专利号: 2018110990415
申请人: 泉州市惠安县晶铭家具有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-07-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

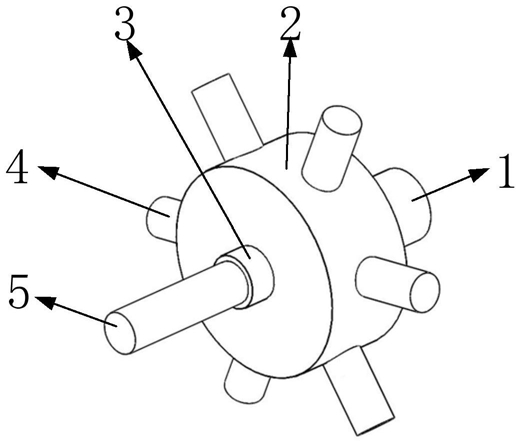

1.一种基于离心块控制钢珠驱动的建筑使用的扭矩限制器,其特征在于:它包括输出套、输出壳、固定环、调节机构、输入轴、叶片机构、驱动钢珠、调节孔、容纳腔,其中6个叶片机构周向均匀的安装在输入轴外圆面上;固定环内圆面安装在输入轴外圆面上;输出壳上具有容纳腔;输出壳外圆面上周向均匀的开有6个调节孔,每个调节孔均与容纳腔相通,且每个调节孔内圆面上均开有内螺纹;输出壳嵌套在输入轴上,输出壳一端安装在固定环外圆面上,且6个叶片机构均处于容纳腔内;容纳腔内安装有许多驱动钢珠;输出套嵌套在输入轴上,且输出套一端安装在输出壳端面上;6个调节机构周向均匀的安装在输出壳外圆面上,且调节机构与相应的调节孔配合;

上述调节机构包括调节块、固定圈、第一弹簧、第一离心块、第一固定柱、T形环、驱动杆、第一驱动块、第二驱动块、第二驱动槽、第二圆孔、T形环槽、第一驱动槽、第一圆孔、第三圆孔,其中第一固定柱端面上开有第三圆孔,第三圆孔靠近内端面的内圆面上开有内螺纹;

第一固定柱安装在输出壳外圆面上,且第三圆孔与调节孔配合;第一离心块外圆面上开有外螺纹;第一离心块端面上开有第二圆孔;第二圆孔内圆面上对称开有两个第二驱动槽;第一离心块开第二圆孔的端面上开有T形环槽;第一离心块通过其上所开的外螺纹与第三圆孔上所开的内螺纹配合安装在第三圆孔内;两个第二驱动块对称安装在驱动杆一端的外圆面上;两个第一驱动块对称安装在驱动杆另一端的外圆面上;驱动杆通过固定圈安装在第三圆孔内,且第二驱动块与第二驱动槽滑动配合;调节块外圆面上开有外螺纹;调节块端面上开有第一圆孔;第一圆孔内圆面上对称开有两个第一驱动槽;调节块通过其上所开的外螺纹与调节孔上所开的内螺纹配合安装在第一固定柱内;第一驱动槽与第一驱动块滑动配合;第一弹簧嵌套在驱动杆上,第一弹簧一端安装在固定圈上,另一端通过T形环安装在第一离心块上,且T形环与T形环槽配合;

上述叶片机构包括第二固定柱、第二弹簧、T形条、第四弹簧、第一斜块、第二斜块、调节钢珠、第三弹簧、限位块、限动块、限位槽、移动槽、第四圆孔、第一导槽、第五弹簧、第一导块、第二导块、连接杆、T形槽、滑动槽、第二导槽、方槽、第二离心块、第二斜面、第一斜面、第三斜面,其中第一固定柱端面上开有第四圆孔;第一圆孔的内圆面上依次开有4个限位槽;

第一圆孔的靠近开第四圆孔端面一端的内圆面上对称开有两个滑动槽;滑动槽两侧面上对称开有两个第一导槽;两个第一导块对称安装在限位块两侧面上;限位块通过第一导块与第一导槽的配合安装在滑动槽内;滑动槽内安装有第三弹簧,第三弹簧一端安装在滑动槽端面上,另一端安装在限位块上;3个调节钢珠依次安装在第四圆孔内,每个调节钢珠与靠近限位块的3个限位槽中相应的限位槽配合,且远离第四圆孔端面的调节钢珠与限位块配合;第二离心块端面上开有方槽;方槽两侧面上对称开有两个第二导槽;第二离心块外圆面上开有移动槽,且移动槽与方槽相通;移动槽端面上开有T形槽;第二离心块安装在第四圆孔内;第二弹簧位于第四圆孔内,第二弹簧一端安装在第四圆孔端面上,另一端安装在第二离心块上;第二离心块具有磁性;两个第二导块对称安装在第二斜块两侧面上,第二斜块上具有第二斜面;第二斜块通过第二导块与第二导槽的配合安装在方槽内;第二导槽内安装有第五弹簧,第五弹簧一端安装在第二导槽端面上,另一端安装在第二导块上;第一斜块上具有第一斜面;T形块安装在第一斜块端面上;第一斜块通过T形块与T形槽的配合安装在移动槽内,第一斜面与第二斜面配合;第四弹簧位于T形槽内,第四弹簧一端安装在T形槽端面上,另一端安装在T形块上;连接杆一端安装在第一斜块上;限动块端面上开有第三斜面;限动块一端安装在连接杆上,且限动块另一端与限位槽配合;

上述限动块初始位置位于靠近第四圆孔内端面的限位槽内。

2.根据权利要求1所述的一种基于离心块控制钢珠驱动的建筑使用的扭矩限制器,其特征在于:上述固定圈焊接在第三圆孔内。

3.根据权利要求1所述的一种基于离心块控制钢珠驱动的建筑使用的扭矩限制器,其特征在于:上述驱动杆通过轴承安装在固定圈内。

4.根据权利要求1所述的一种基于离心块控制钢珠驱动的建筑使用的扭矩限制器,其特征在于:上述第一斜面与第二斜面的倾斜角度相同。

5.根据权利要求1所述的一种基于离心块控制钢珠驱动的建筑使用的扭矩限制器,其特征在于:上述调节钢珠的直径等于驱动钢珠的直径。

6.根据权利要求1所述的一种基于离心块控制钢珠驱动的建筑使用的扭矩限制器,其特征在于:上述连接杆不具有弹性。
