专利号: 2018110986706
申请人: 陆焕彪
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

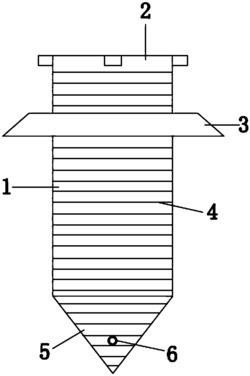

1.一种骨科锁定螺钉,包括螺钉主体(1)和安装在螺钉主体(1)底端的钉头(5),其特征在于:所述螺钉主体(1)的顶端焊接有钉尾(2),所述钉尾(2)与动力装置活动连接,所述螺钉主体(1)的圆周外壁刻有外螺纹(4),所述螺钉主体(1)的顶端套接有梯形环(3),所述梯形环(3)的内壁刻有内螺纹,所述梯形环(3)与螺钉主体(1)螺纹连接,所述梯形环(3)的上表面设有矩形槽(10),所述螺钉主体(1)的内壁表面设有卡槽(8),所述螺钉主体(1)的内腔内嵌有防断钉装置(9),所述钉头(5)的外侧表面设有通孔(6),所述钉头(5)的内腔内嵌有固定结构(7),所述固定结构(7)的顶端依次贯穿螺钉主体(1)和钉尾(2);

所述钉尾(2)包括底座(21),所述底座(21)外壁圆周焊接有矩形块(22),所述矩形块(22)与矩形槽(10)匹配,所述底座(21)的上表面中心位置设有凹槽(23),所述凹槽(23)的内腔中心位置焊接有凸块(24),所述钉尾(2)通过凹槽(22)和凸块(24)与动力装置配合相连;

所述固定结构(7)包括导索(71),所述导索(71)的顶端套接有拉环(72),所述导索(71)的底端销轴连接有U型件(73),所述U型件(73)有两个,且两个U型件(73)通过细导索连接,上端所述U型件(73)的底端左右两侧均销轴连接有第一矩形杆(74),所述第一矩形杆(74)的外侧一端销轴连接有圆杆(75),下端所述U型件(73)的底端左右两侧均销轴连接有第二矩形杆(76),所述第二矩形杆(76)的底端外侧卡接有弹簧(77);

所述防断钉装置(9)包括圆柱(91),所述圆柱(91)的外壁圆周焊接有连接杆(91),所述连接杆(91)的外侧一端焊接有刀型块(92)。

2.根据权利要求1所述的一种骨科锁定螺钉,其特征在于,所述螺钉主体(1)为圆柱形,所述钉头(5)为圆锥形。

3.据权利要求1所述的一种骨科锁定螺钉,其特征在于,所述第一矩形杆(74)和第二矩形杆(76)的长度小于位于水平方向时钉头(5)横截面圆形的半径。

4.据权利要求1所述的一种骨科锁定螺钉,其特征在于,所述卡槽(8)间隙排列在螺钉主体(1)的内壁表面,且卡槽(8)至少为四竖列。

5.根据权利要求1所述的一种骨科锁定螺钉,其特征在于,所述刀型块(92)的数量不少于四十个,且刀型块(92)与水平方向夹角为45度。

6.根据权利要求1所述的一种骨科锁定螺钉,其特征在于,所述圆杆(75)的数量不少于四个。
