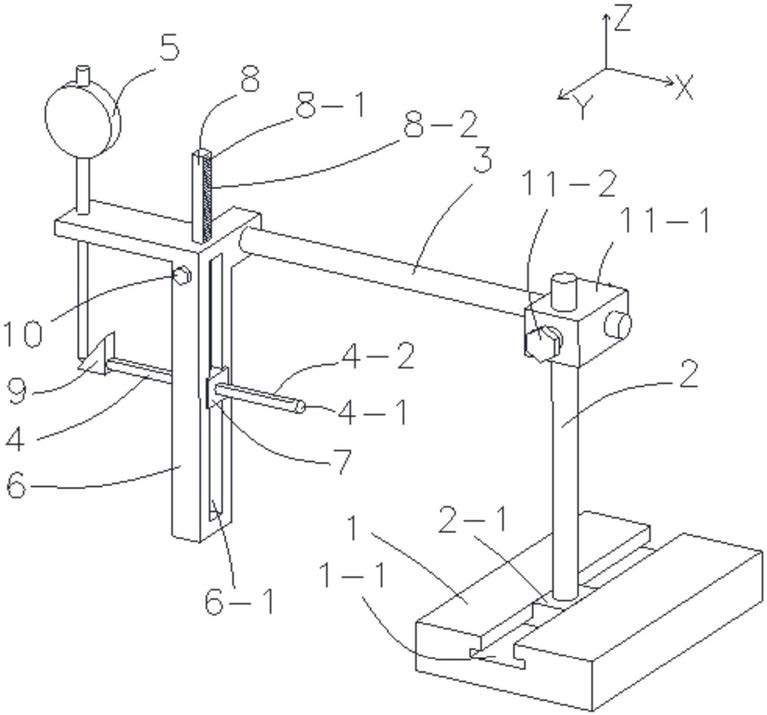

1.一种锥孔锥度检测装置，其特征在于：包括支撑底板(1)、支柱(2)、支撑滑杆(3)、测量杆(4)和千分表(5)，建立X方向、Y方向和Z方向相互垂直的直角坐标系，待检测零件(12)的锥孔轴线朝向Z方向，所述支柱(2)沿Y方向滑动设置在支撑底板(1)上，所述支柱(2)上沿Z方向滑动设置有锁紧组件，所述支撑滑杆(3)沿X方向与锁紧组件滑动连接，所述锁紧组件用于将支撑滑杆(3)定位在支柱(2)上；所述支撑滑杆(3)上固定设置有检测架(6)，所述检测架(6)上沿Z方向滑动设置有滑动块(7)，所述滑动块(7)上固定设置有测量尺(8)，所述测量尺(8)上沿Z方向刻设有刻度(8-2)，所述测量杆(4)滑动设置在滑动块(7)上，所述测量杆(4)的滑动方向与待测锥孔的轴线垂直，所述测量杆(4)上固定设置有具有斜面(9-1)的楔形块(9)；所述检测架(6)上固定设置有千分表(5)，所述千分表(5)的测头朝向Z方向，且所述测头始终与斜面(9-1)接触；

所述楔形块(9)的截面为等腰直角三角形，其中一个直角边朝向Z方向；

检测时，将支撑底板(1)放置在待检测零件(12)一侧，并使测量杆(4)远离楔形块(9)的一端与锥孔内壁接触，调零千分表(5)；

调零千分表(5)后，再滑动测量尺(8)，测量尺(8)带动滑动块(7)滑动，滑动块(7)带着测量杆(4)沿着待测锥孔的一条母线滑动，记下测量尺(8)的运动距离为a，同时，测量杆(4)在滑动块(7)内滑动，测量杆(4)带动楔形块(9)滑动，楔形块(9)的斜面(9-1)始终与千分表(5)的测头接触，此时记下千分表(5)的读数变化为b，计算得出待测锥孔的锥度为：

2.根据权利要求1所述的锥孔锥度检测装置，其特征在于：所述楔形块(9)的一侧开设有第一孔(9-2)，所述测量杆(4)滑动穿过滑动块(7)，其一端与第一孔(9-2)过盈连接，其另一端具有弧形凸起(4-1)，所述测量杆(4)上沿其滑动方向设置有第一导向面(4-2)。

3.根据权利要求1或2所述的锥孔锥度检测装置，其特征在于：所述检测架(6)上开设有与滑动块(7)配合的滑道(6-1)，所述检测架(6)上开设有导向孔(6-2)，所述测量尺(8)上沿其滑动方向设置有第二导向面(8-1)，所述测量尺(8)滑动穿过导向孔(6-2)与滑动块(7)固定连接。

4.根据权利要求3所述的锥孔锥度检测装置，其特征在于：所述检测架(6)上螺纹连接有锁紧螺栓(10)，所述锁紧螺栓(10)的尾端与测量尺(8)接触。

5.根据权利要求3所述的锥孔锥度检测装置，其特征在于：所述滑动块(7)上开设有第二孔(7-1)，所述测量尺(8)的一端与第二孔(7-1)过盈连接；所述检测架(6)上开设有第三孔(6-3)和第四孔(6-4)，所述支撑滑杆(3)的一端与第三孔(6-3)过盈连接，所述千分表(5)的固定杆与第四孔(6-4)过盈连接。

6.根据权利要求1所述的锥孔锥度检测装置，其特征在于：所述锁紧组件包括拧紧块(11-1)，所述拧紧块(11-1)滑动套设在支柱(2)上，所述支撑滑杆(3)滑动穿过拧紧块(11-

1)，所述拧紧块(11-1)上螺纹连接有第一螺栓(11-2)和第二螺栓(11-3)，所述第一螺栓(11-2)的尾端与支柱(2)接触，所述第二螺栓(11-3)的尾端与支撑滑杆(3)接触。

7.根据权利要求1所述的锥孔锥度检测装置，其特征在于：所述支撑底板(1)上开设有T型槽(1-1)，所述支柱(2)的底端固定设置有与T型槽(1-1)配合的T型滑块(2-1)。
