1.一种多级球状二硒化镍的制备方法，它是以可溶性镍源和硒粉为原料，两步溶剂法制得球状硒化镍，其特征在于按照下述步骤进行:

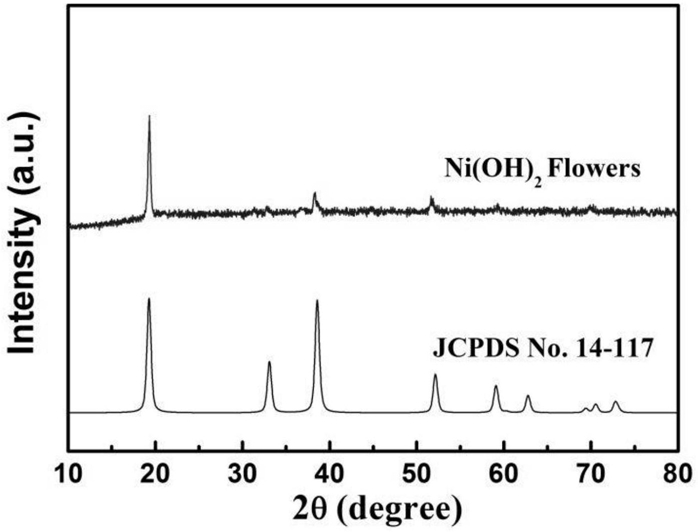

1)将可溶性镍盐溶于水和二乙醇胺的混合溶剂中，混合均匀，将混合溶液转移至高压釜中，140～180℃恒温反应6～16h，将生成的产物离心洗涤和真空干燥，制得花状氢氧化镍前驱体；

2)将所得花状氢氧化镍前驱体超声分散至水中，然后加入硒粉和水合肼的混合溶液，将混合后的分散液转移至高压反应釜中，在80～140℃恒温反应12～24h，将所得产物离心洗涤和真空干燥，即可制得多级球状二硒化镍。

2.根据权利要求1所述的方法，其特征在于Ni2+浓度为0.05～0.1mol/L。

3.根据权利要求1所述的方法，其特征在于所述的镍盐为硝酸镍、氯化镍或硫酸镍。

4.根据权利要求1所述的方法，其特征在于所述的醇胺溶液为二乙醇胺，水和二乙醇胺的体积比为1:1～1:5。

5.根据权利要求1所述的方法，其特征在于所述氢氧化镍前驱体与硒粉的摩尔比为1:3～1:5。

6.根据权利要求1所述的方法，其特征在于所述水合肼的体积为6mL～16mL。

7.根据权利要求1所述的方法，其特征在于所述硒化镍的组成为NiSe2；所得产物结构为由纳米尺寸的纳米颗粒组成的微米球，纳米颗粒的尺寸为5～20nm,微米球的尺寸为3～6μm。

8.一种球状二硒化镍的制备方法，其特征在于包括以下步骤：

1)将氯化镍溶于水和二乙醇胺溶液的混合溶液中，搅拌均匀转移至高压反应釜中，Ni2+的浓度为0.05～0.1mol/L，水与二乙醇胺溶液的比例为1:1～1:5；在140～180℃温度下恒温反应6～16h，将生成的产物沉淀离心洗涤，真空条件下80℃干燥12h，制得花状氢氧化镍前驱体；

2)将所得氢氧化镍前驱体超声分散至水中，超声分散功率为100W，时间为10～15分钟，随后加入硒粉和水合肼的混合溶液，继续搅拌0.5～1h，氢氧化镍和硒粉的摩尔比为1:3～

1:5，水合肼的体积为6mL～16mL；将混合溶液转移至高压反应釜中，在80～140℃恒温反应

12～24h，用水和乙醇将所得产物分别离心洗涤3次，0.05～0.1MPa下真空干燥12～24h，即可得到多级球状二硒化镍。
