专利号: 2018110862421
申请人: 甘涛
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-04-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

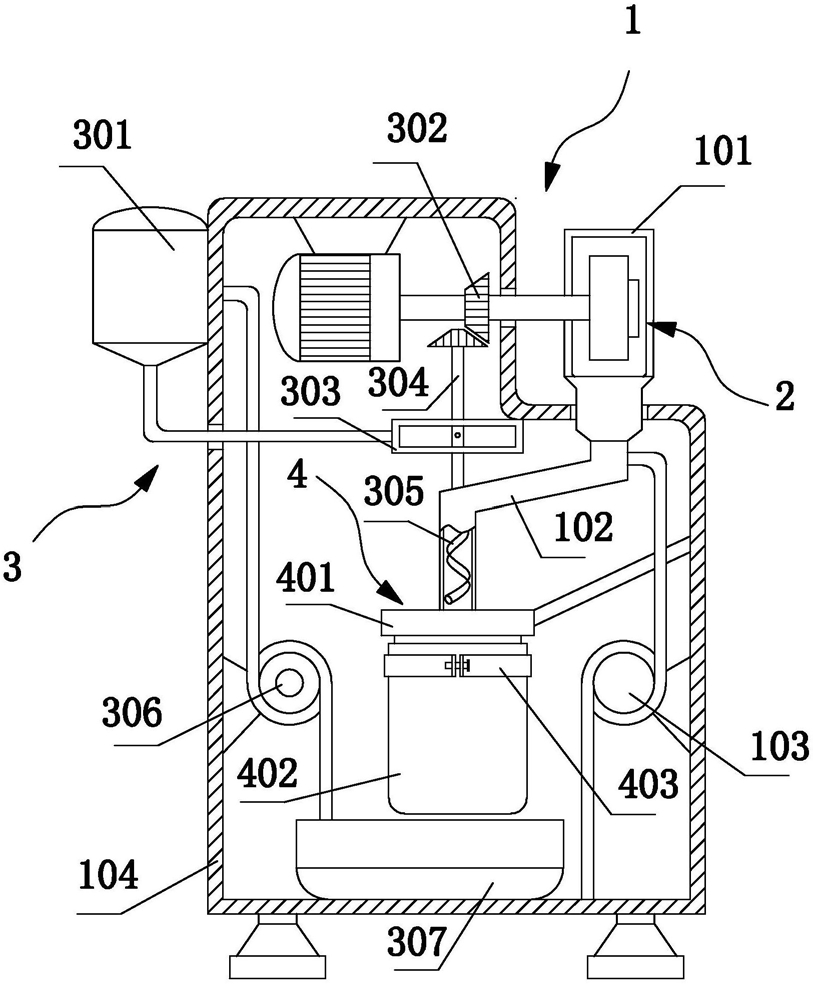

1.制鞋用防火型吸尘打磨机,包括机体(1),其特征在于,所述机体(1)包括机箱(104),机箱(104)的内壁连接有电机,电机的输出端连接有主动轴的一端,主动轴的另一端贯穿机箱(104)的侧壁并连接有打磨轮(2),打磨轮(2)上罩设有吸尘罩(101),吸尘罩(101)连接在机箱(104)的顶部,吸尘罩(101)的底部贯通连接有Z型管(102)的一端,Z型管(102)的另一端插入集尘器(4)内,Z型管(102)的一个竖直段内设有洒水器(3),Z型管(102)的一个竖直段的侧壁连通有进气管的一端,进气管的另一端与吸尘机(103)的输入端连通,进气管与Z型管(102)的连接处设有筛板,吸尘机(103)的输出端连通有出气管的一端,出气管的另一端贯穿机箱(104)的底部,吸尘机(103)连接在机箱(104)的内壁,吸尘机(103)和电机通过导线与外部电源连接并组成串联电路。

2.根据权利要求1所述的制鞋用防火型吸尘打磨机,其特征在于,所述洒水器(3)包括连接在机箱(104)外壁的储水箱(301),储水箱(301)的下端连通有出水管的一端,出水管的另一端连通有空心盘(303),空心盘(303)连接在机箱(104)的内壁,空心盘(303)内转动插接有空心从动轴(304),且空心从动轴(304)位于空心盘(303)内部的侧壁设有排水孔,空心从动轴(304)的上端连接有从动锥齿轮,从动锥齿轮啮合有主动锥齿轮(302),主动锥齿轮(302)套接在主动轴上,所述空心从动轴(304)的下端贯穿Z型管(102)的侧壁并连通有螺旋水管(305),螺旋水管(305)的侧壁设有洒水孔,所述机箱(104)的内底部连接有集水池(307),集水池(307)内插接有进水管的一端,进水管的另一端与水泵(306)的输入端连通,水泵(306)的输出端连通有排水管的一端,排水管的另一端与储水箱(301)连通,水泵(306)与外部电源通过导线连接。

3.根据权利要求1所述的制鞋用防火型吸尘打磨机,其特征在于,所述集尘器(4)包括环形套(401),环形套(401)通过支撑杆连接在机箱(104)的内壁,所述环形套(401)上通过卡箍(403)套接有集尘袋(402),集尘袋(402)上设有渗水孔,机箱(104)的侧壁铰接有箱门。

4.根据权利要求1所述的制鞋用防火型吸尘打磨机,其特征在于,所述打磨轮(2)包括套接在主动轴上的弹性环(202),弹性环(202)上等距开设有弧形口,弧形口将弹性环(202)的边部分隔成多片花瓣形弹片,花瓣形弹片的端部铰接有连接杆(203)的一端,连接杆(203)的另一端铰接在转动环(204)的侧壁上,转动环(204)转动套接在主动轴上,所述弹性环(202)上套接有环形打磨带(201)。

5.根据权利要求2所述的制鞋用防火型吸尘打磨机,其特征在于,所述空心从动轴(304)上套接有环形密封圈,环形密封圈与空心盘(303)连接。

6.根据权利要求2所述的制鞋用防火型吸尘打磨机,其特征在于,所述储水箱(301)的底部水平高度大于空心盘(303)的水平高度。

7.根据权利要求4所述的制鞋用防火型吸尘打磨机,其特征在于,所述弹性环(202)的外圈直径大于环形打磨带(201)的内圈直径。
