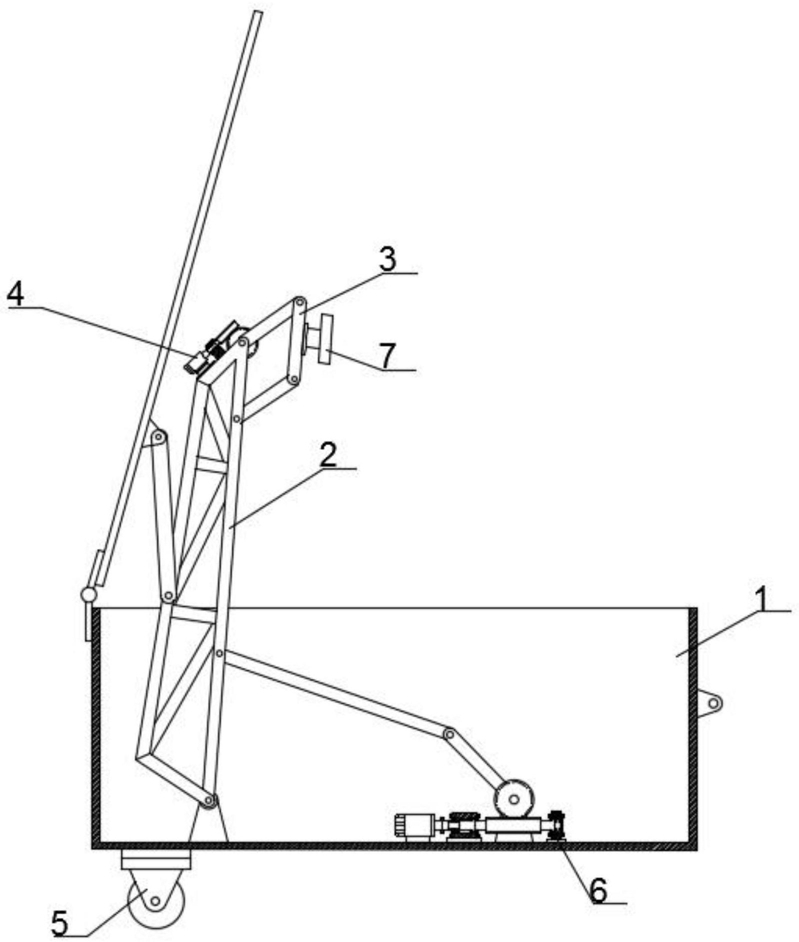

1.一种雷达微波天线装载箱，包括箱体组合(1)、连杆架组合(2)、折叠架组合(3)、小蜗杆组合(4)、底轮组合(5)、大蜗杆组合(6)、微波天线(7)，其特征在于：箱体组合(1)由盖板组合(1-1)、箱体焊合(1-2)组成，盖板组合(1-1)安装于箱体焊合(1-2)上侧，盖板组合(1-

1)与箱体焊合(1-2)螺栓连接；

盖板组合(1-1)由盖板(1-1-1)、盖板支座(1-1-2)、盖板连杆(1-1-3)组成，盖板(1-1-

1)为长方形板，盖板(1-1-1)安装于盖板支座(1-1-2)上侧，盖板(1-1-1)与盖板支座(1-1-

2)螺栓连接，盖板连杆(1-1-3)安装于盖板(1-1-1)下侧，盖板连杆(1-1-3)与盖板支座(1-

1-2)轴连接；

箱体焊合(1-2)由箱体(1-2-1)、挂扣(1-2-2)、箱体架(1-2-3)、底轮安装板(1-2-4)、合页(1-2-5)组成，箱体(1-2-1)为方形槽，挂扣(1-2-2)安装于箱体(1-2-1)外侧，挂扣(1-2-

2)与箱体(1-2-1)焊接，箱体架(1-2-3)安装于箱体(1-2-1)内侧，箱体架(1-2-3)与箱体(1-

2-1)焊接，底轮安装板(1-2-4)安装于箱体(1-2-1)下侧，底轮安装板(1-2-4)安装于箱体(1-2-1)外侧，底轮安装板(1-2-4)与箱体(1-2-1)焊接，合页(1-2-5)安装于箱体(1-2-1)外侧，合页(1-2-5)与箱体(1-2-1)螺栓连接；

连杆架组合(2)由主连杆架(2-1)、曲柄组合(2-2)组成，主连杆架(2-1)安装于曲柄组合(2-2)左侧，主连杆架(2-1)与曲柄组合(2-2)轴连接；

主连杆架(2-1)由主梁(2-1-1)、顶梁(2-1-2)、背梁(2-1-3)、底梁(2-1-4)、加强梁(2-

1-5)组成，主梁(2-1-1)安装于顶梁(2-1-2)左侧，主梁(2-1-1)与顶梁(2-1-2)轴连接，顶梁(2-1-2)安装于背梁(2-1-3)上侧，顶梁(2-1-2)与背梁(2-1-3)焊接，底梁(2-1-4)安装于背梁(2-1-3)下侧，底梁(2-1-4)与背梁(2-1-3)焊接，底梁(2-1-4)安装于主梁(2-1-1)下侧，底梁(2-1-4)与主梁(2-1-1)焊接，加强梁(2-1-5)与背梁(2-1-3)焊接，加强梁(2-1-5)与底梁(2-1-4)焊接，加强梁(2-1-5)与顶梁(2-1-2)焊接，加强梁(2-1-5)与主梁(2-1-1)焊接；

曲柄组合(2-2)由曲柄(2-2-1)、大连杆(2-2-2)组成，曲柄(2-2-1)安装于大连杆(2-2-

2)右侧，曲柄(2-2-1)与大连杆(2-2-2)轴连接；

折叠架组合(3)由主动杆(3-1)、小连杆(3-2)、从动杆(3-3)组成，主动杆(3-1)安装于小连杆(3-2)上侧，主动杆(3-1)与小连杆(3-2)轴连接，从动杆(3-3)安装于小连杆(3-2)下侧，从动杆(3-3)与小连杆(3-2)轴连接；

小蜗杆组合(4)由小步进电机(4-1)、张紧联轴器(4-2)、小轴承座(4-3)、轴套(4-4)、小压盖(4-5)、折叠架蜗杆(4-6)、折叠架蜗轮(4-7)、轴承一(4-8)组成，小步进电机(4-1)安装于张紧联轴器(4-2)左侧，小步进电机(4-1)与张紧联轴器(4-2)连接，小轴承座(4-3)安装于张紧联轴器(4-2)右侧，轴套(4-4)安装于小轴承座(4-3)内侧，小压盖(4-5)安装于小轴承座(4-3)侧面，小压盖(4-5)与小轴承座(4-3)螺栓连接，折叠架蜗杆(4-6)安装于小压盖(4-5)右侧，折叠架蜗杆(4-6)与小压盖(4-5)间隙配合，折叠架蜗轮(4-7)安装于折叠架蜗杆(4-6)下部，折叠架蜗轮(4-7)与折叠架蜗杆(4-6)啮合，折叠架蜗轮(4-7)与连杆架组合(2)焊接，轴承一(4-8)安装于小轴承座(4-3)内部，轴承一(4-8)与小轴承座(4-3)过度配合，轴承一(4-8)与折叠架蜗杆(4-6)连接，轴承一(4-8)与折叠架蜗杆(4-6)过度配合，轴承一(4-8)安装于轴套(4-4)两侧，轴承一(4-8)与轴套(4-4)连接；

大蜗杆组合(6)由电机蜗杆组合(6-1)、左轴承座组合(6-2)、大蜗轮(6-3)、右轴承座组合(6-4)组成，电机蜗杆组合(6-1)与左轴承座组合(6-2)连接，电机蜗杆组合(6-1)与左轴承座组合(6-2)过度配合，大蜗轮(6-3)安装于左轴承座组合(6-2)右侧，大蜗轮(6-3)安装于电机蜗杆组合(6-1)上侧，大蜗轮(6-3)与电机蜗杆组合(6-1)啮合，右轴承座组合(6-4)安装于电机蜗杆组合(6-1)右端，右轴承座组合(6-4)与电机蜗杆组合(6-1)连接，右轴承座组合(6-4)与电机蜗杆组合(6-1)过度配合；

电机蜗杆组合(6-1)由大步进电机(6-1-1)、联轴器(6-1-2)、蜗杆轴(6-1-3)、轴用弹性挡圈(6-1-4)组成，大步进电机(6-1-1)安装于联轴器(6-1-2)左侧，大步进电机(6-1-1)与联轴器(6-1-2)连接，蜗杆轴(6-1-3)安装于联轴器(6-1-2)右侧，蜗杆轴(6-1-3)与联轴器(6-1-2)连接，轴用弹性挡圈(6-1-4)安装于蜗杆轴(6-1-3)右端，轴用弹性挡圈(6-1-4)与蜗杆轴(6-1-3)过度配合；

左轴承座组合(6-2)由左轴承座(6-2-1)、轴承二(6-2-2)、六角头螺栓(6-2-3)、左轴承座压盖(6-2-4)组成，左轴承座(6-2-1)安装于轴承二(6-2-2)外侧，六角头螺栓(6-2-3)与左轴承座(6-2-1)螺纹连接，六角头螺栓(6-2-3)与左轴承座压盖(6-2-4)螺纹连接，左轴承座压盖(6-2-4)安装于轴承二(6-2-2)侧面，左轴承座压盖(6-2-4)与轴承二(6-2-2)连接，左轴承座压盖(6-2-4)安装于左轴承座(6-2-1)侧面，左轴承座压盖(6-2-4)与左轴承座(6-

2-1)螺栓连接；

连杆架组合(2)安装于箱体组合(1)内部，连杆架组合(2)与箱体组合(1)轴连接，折叠架组合(3)安装于箱体组合(1)内部，折叠架组合(3)与连杆架组合(2)轴连接，小蜗杆组合(4)与连杆架组合(2)焊接，底轮组合(5)安装于箱体组合(1)下部，底轮组合(5)与箱体组合(1)螺栓连接，大蜗杆组合(6)安装于箱体组合(1)内部，大蜗杆组合(6)与箱体组合(1)焊接，微波天线(7)与折叠架组合(3)螺栓连接。

2.根据权利要求1所述的一种雷达微波天线装载箱，其特征在于：所述箱体组合(1)材质为铝合金。

3.根据权利要求1所述的一种雷达微波天线装载箱，其特征在于：所述底轮组合(5)数量为两个。

4.根据权利要求1所述的一种雷达微波天线装载箱，其特征在于：所述折叠架蜗轮(4-

7)与折叠架组合(3)连接。
