专利号: 2018110774717
申请人: 安徽金贺财建筑工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

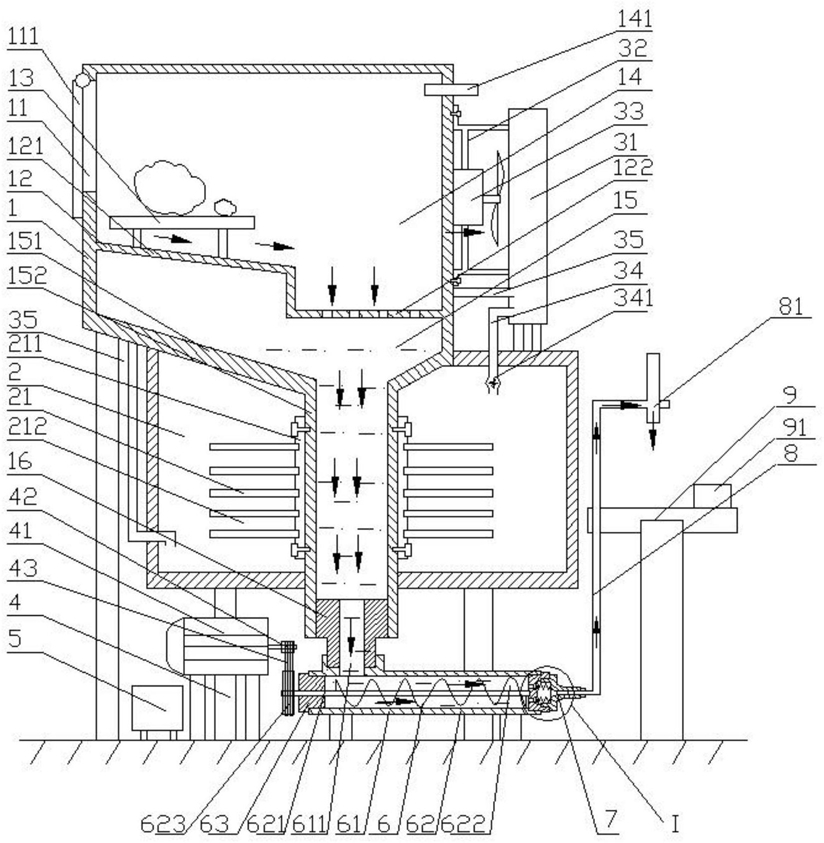

1.一种高效建筑机械润滑脂加注器材,其特征在于:包括设置在装置顶部用于存储润滑脂的存储器(1),在该存储器(1)的下方设有冷却器(2),在该存储器(1)的侧面设有散热器(3);在存储器(1)下部中心位置开孔并设置向下的润滑脂流动通道,该通道从冷却器(2)中穿过并进入冷却器(2)下方的压力器(6)中;该压力器(6)的前端设有一个驱动器(4),驱动器(4)前端连接一个控制器(5);该压力器(6)后端设有一个单向阀(7),该单向阀(7)连接输出器(8),输出器(8)的输出端位于一个操作台(9)的上方;所述驱动器(4)由驱动电机(41)、驱动带轮(42)和传动带(43)组成。

2.根据权利要求1所述的高效建筑机械润滑脂加注器材,其特征在于:所述存储器(1)采用金属板冲压焊接成型,其左侧上部设计有入料口(11),外部设计有翻转门(111),内部设计有分隔板(12),分隔板(12)将存储器(1)内部空间分隔为上室(14)和下室(15);所述上室(14)右侧上部设计有通气口(141),保证装置内部压力平衡。

3.根据权利要求2所述的高效建筑机械润滑脂加注器材,其特征在于:所述分隔板(12)由前部的斜面段(121)和后部的开口段(122)构成,其中斜面段(121)的上部设计有加热器(13),块状润滑脂在加热器(13)上融化成流动状态,从斜面段(121)滑向开口段(122),所述开口段(122)上设有密布的孔洞,润滑脂从开口段(122)的孔洞中流入下室(15)。

4.根据权利要求2所述的高效建筑机械润滑脂加注器材,其特征在于:所述下室(15)下部设计有斜面段(151)和冷却柱管(152),所述冷却柱管(152)由下室(15)向下贯通至冷却器(2)下方,所述润滑脂流动通道为冷却柱管(152)的管腔。

5.根据权利要求1所述的高效建筑机械润滑脂加注器材,其特征在于:所述压力器(6)包括一条横向布置在冷却器(2)下方的压力管(61),该压力管(61)左侧上部设计有压力管入口(611)通过一个连接器(16)与所述冷却柱管(152)的下端连接,同时压力管(61)内设计有螺旋推进器(62),螺旋推进器(62)包括驱动轴(621),该驱动轴(621)上设计有驱动螺旋叶片(622);同时该压力管(61)的右侧设计有内螺纹与单向阀(7)连接。

6.根据权利要求5所述的高效建筑机械润滑脂加注器材,其特征在于:所述压力器(6)左侧还设有支撑器(63),所述驱动轴(621)的左端穿过支撑器(63)后连接一个从动轮(623),该从动轮(623)通过传动带(43)连接驱动电机(41)上的驱动带轮(42)。

7.根据权利要求1所述的高效建筑机械润滑脂加注器材,其特征在于:所述单向阀包括左阀体(71)和右阀体(72),所述左阀体(71)螺纹连接于所述压力管(61)右侧,左阀体(71)内设计有多个流道(711)均匀环布于左阀体(71)上,同时流道(711)右侧设计有配合槽(7111),左阀体(71)左侧的中部位置设计有轴承安装孔(712),其内部安装有轴承(713)与所述驱动轴(621)右侧端部配合,对驱动轴(621)实现支撑,同时驱动轴(621)可以在轴承安装孔(712)内旋转。

8.根据权利要求7所述的高效建筑机械润滑脂加注器材,其特征在于:所述右阀体(72)螺接于左阀体(71)右侧,左阀体(71)与右阀体(72)之间设计多组金属挡珠(73)和支撑弹簧(74)。

9.根据权利要求4所述的高效建筑机械润滑脂加注器材,其特征在于:所述冷却器(2)外部为箱体结构,由金属板焊接成型布置于存储器(1)下方,其内注满冷却液,同时内部设计有多组冷却叶片组件(21),冷却叶片组件(21)设有冷却叶片(212)和连接板(211),连接板(211)与冷却叶片(212)焊接成型,同时连接板(211)螺接在所述冷却柱管(152)上。
