专利号: 201811073584X
申请人: 阜南县申通机械制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

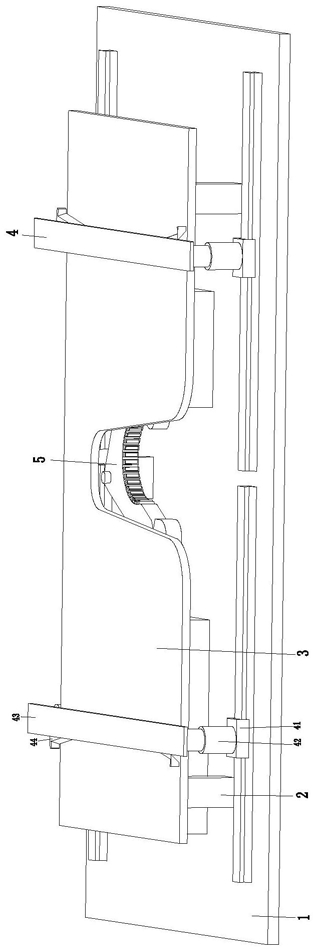

1.一种自动化半挂车牵引座,包括底板(1)、支撑板(2)、盖板(3)、平刮装置(4)、固定装置(5),其特征在于:所述的盖板(3)通过支撑板(2)安装在底板(1)上端面上,盖板(3)的中部前端开设有弧形槽,平刮装置(4)的数量为二,平刮装置(4)左右对称安装在底板(1)的上端面上,固定装置(5)安装在底板(1)的中部上端面上;其中:所述的平刮装置(4)包括两个电动滑块(41)、平刮气缸(42)、连接板(43)、刮板(44),所述的电动滑块(41)前后对称安装在底板(1)的左侧上端面上,平刮气缸(42)的底端安装在电动滑块(41)的上端面上,平刮气缸(42)的顶端与连接板(43)的两端下侧面相连接,刮板(44)的上端安装在平刮气缸(42)的下端面上;

所述的固定装置(5)包括复位机构(51)、缓冲机构(52)、限位板(53)、定位板(54)、弹簧安装板(55)、弹簧(56),所述的复位机构(51)安装在底板(1)的前端上侧面上,限位板(53)安装在底板(1)的后端上侧面上,限位板(53)位于复位机构(51)的后侧,弹簧安装板(55)安装在底板(1)的右端上侧面上,弹簧安装板(55)的前端通关弹簧(56)与定位板(54)的右端后端相连接,定位板(54)的左侧后端通过销轴安装在底板(1)的上侧面上,定位板(54)的前端为U形结构,缓冲机构(52)安装在定位板(54)的内侧面上。

2.根据权利要求1所述的一种自动化半挂车牵引座,其特征在于:所述的复位机构(51)包括复位槽(511)、复位弹簧(512)、复位气缸(514)、复位支撑板(515)、辅助侧板(516)、复位板(517),所述的复位槽(511)数量为二,复位槽(511)左右对称安装在底板(1)的前端上侧面上,复位槽(511)为中空结构,复位槽(511)的内部对称设置有滑轨,复位槽(511)的内壁上安装有复位板(517),滑轨位于复位板(517)的前后两侧,复位弹簧(512)的数量为二,复位弹簧(512)的左端对称安装在位于底板(1)左侧复位槽(511)的左侧内侧面上,复位弹簧(512)的右端与复位板(517)的左侧面相连接,复位支撑板(515)的上端安装在复位板(517)的左侧下端面上,复位气缸(514)安装在复位槽(511)的右端内侧面上,辅助侧板(516)的前端安装在复位板(517)右端的后侧面上。

3.根据权利要求1所述的一种膝骨关节炎康复床,其特征在于:所述的缓冲机构(52)包括缓冲块(521)、缓冲槽(522)、缓冲弹簧(523),所述的缓冲槽(522)均匀安装在定位板(54)的前端内壁上,缓冲块(521)的上端内侧面通过缓冲弹簧(523)与缓冲槽(522)的下端内侧面相连接。

4.根据权利要求1所述的一种自动化半挂车牵引座,其特征在于:定位板(54)的前端面为弧形面。

5.根据权利要求1所述的一种自动化半挂车牵引座,其特征在于:刮板(44)为弧形结构,刮板(44)的下端面为V型面。

6.根据权利要求1所述的一种自动化半挂车牵引座,其特征在于:复位板(517)的右端为V形结构,复位板(517)的右端侧面为弧形面。
