专利号: 2018110732790
申请人: 内蒙古长寿药业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-03-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

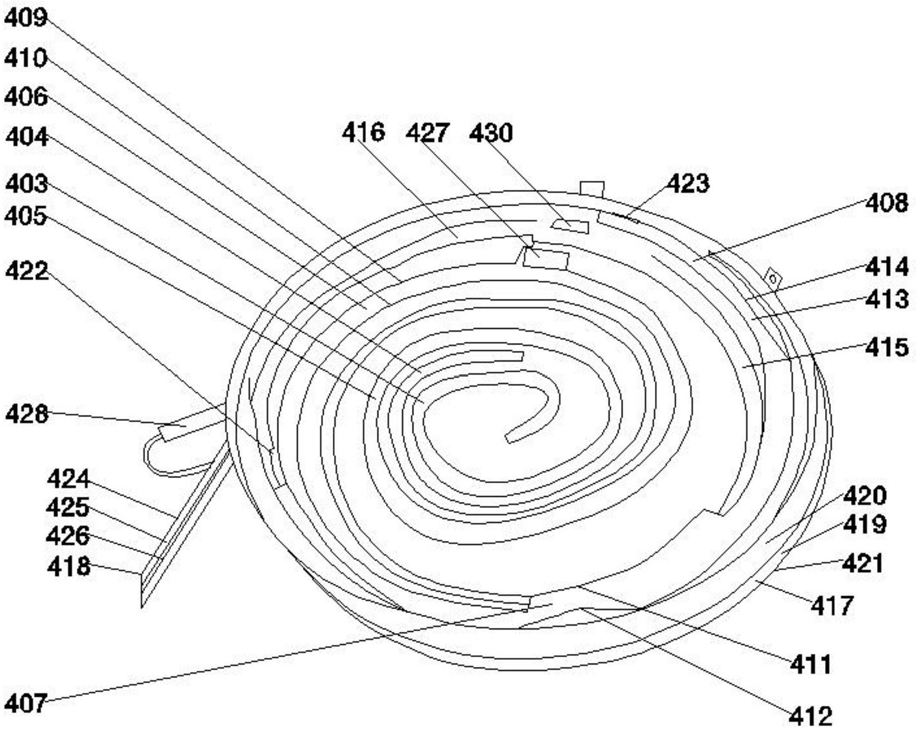

1.口服液瓶盖中的铝盖自动上料机构,其特征是:包括第一振动组件(401)和设置在第一振动组件上的第一锥形料盘(402),所述第一锥形料盘上并列设有第一螺旋输送轨道(403)和第二螺旋输送轨道(404),所述第一螺旋输送轨道包括依次连接的第一螺旋输送段(405)、第二螺旋输送段(406)、第一扭转段(407)和第三螺旋输送段(408),所述第一螺旋输送段和第二螺旋输送段设置在第一锥形料盘的内壁面上,所述第一扭转段和第三螺旋输送段设置在第一锥形料盘的顶部;所述第一螺旋输送段为第一螺旋输送板,所述第一螺旋输送板相对于水平方向向上翘起,所述第一螺旋输送板的宽度与瓶盖中铝盖的厚度相同;所述第二螺旋输送段由相并列的第二螺旋上板(409)和第二螺旋下板(410)构成,所述第二螺旋上板和第二螺旋下板的宽度相同,所述第二螺旋上板和第二螺旋下板均相对于水平方向向上翘起,所述第二螺旋上板和第二螺旋下板的翘起角度与第一螺旋输送板的翘起角度相同,所述第二螺旋上板与第二螺旋下板之间的距离大于瓶盖中铝盖的外径,所述第二螺旋下板与第一螺旋输送板平滑连接;所述第一扭转段由设置在第一锥形料盘顶部的第一内壁板(411)和第一扭转底板(412)构成,所述第一内壁板相对于水平方向向上翘起,所述第一内壁板与第二螺旋下板平滑连接,所述第一扭转底板的前半段为倾斜设置的弧形结构,所述弧形结构与第二螺旋输送段输出端处的第一锥形料盘内壁面间为平滑连接,所述第一扭转底板的后半段为水平结构,所述第一扭转底板的前半段与第一扭转底板的后半段之间为平滑连接;所述第三螺旋输送段由第三倾斜底板(413)和设置在第三倾斜底板外侧的第三侧板(414)构成,所述第三倾斜底板为由内侧向外侧向下倾斜的结构,所述第三倾斜底板与第一扭转底板平滑连接;所述第二螺旋输送轨道包括依次连接的第一螺旋送料段(415)、第二螺旋送料段(416)、第三螺旋送料段(417)和第四送料段(418),所述第一螺旋送料段和第二螺旋送料段设置在第一锥形料盘的内壁面上,所述第三螺旋送料段设置在第一锥形料盘顶部的外边缘处,所述第四送料段设置在第一锥形料盘的外部,所述第一螺旋送料段为第一螺旋送料板,所述第一螺旋送料板相对于水平方向向上翘起,所述第一螺旋送料板的宽度与瓶盖中铝盖的厚度相同;所述第二螺旋送料段为沿输出方向宽度逐渐变宽的第二螺旋送料板,所述第二螺旋送料板相对于水平方向向上翘起,所述第二螺旋送料板的翘起角度与第一螺旋送料板的翘起角度相同,所述第二螺旋送料板与第一螺旋送料板平滑连接;所述第三螺旋送料段包括倾斜设置的第三底板(419)、半包裹在第三底板上边缘处的第三上板(420)和设置在第三底板下边缘处的第三下板(421),所述第三底板为由内侧向外侧向下倾斜的结构,所述第三底板与第二螺旋送料板平滑连接,所述第二螺旋送料板与第三底板连接处的内边缘设有第一缺口(422),所述第三底板上靠近与第二螺旋送料板的连接处为逐渐扭转的结构,所述第三螺旋输送段出口处的第三侧板上设有第二缺口(423),所述第三倾斜底板通过第二缺口与第三底板连接,第二缺口处的第三倾斜底板和第三底板位于同一倾斜平面上;所述第四送料段由第四送料底板(424)和设置在第四送料底板两边部的第四L形侧板(425)构成,两块第四L形侧板之间设有第一缝隙(426),所述第四送料底板沿输送方向为向下倾斜设置,所述第四送料底板的输入端与第三底板平滑连接,所述第四送料底板的输出端与插塞机构相接触,所述第一螺旋输送板相对于水平方向的翘起角度为10~20度,所述第一内壁板相对于水平方向的翘起角度为45~65度。

2.根据权利要求1所述的口服液瓶盖中的铝盖自动上料机构,其特征是:所述第三倾斜底板的倾斜角度为30~45度。

3.根据权利要求1所述的口服液瓶盖中的铝盖自动上料机构,其特征是:所述第一锥形料盘的内壁上位于第二螺旋下板与第一螺旋输送板连接处的上方设有第一矩形刮板(427)。

4.根据权利要求1所述的口服液瓶盖中的铝盖自动上料机构,其特征是:所述第一螺旋送料板相对于水平方向的翘起角度为10~20度。

5.根据权利要求1所述的口服液瓶盖中的铝盖自动上料机构,其特征是:所述第三底板的倾斜角度为30~45度。

6.根据权利要求1所述的口服液瓶盖中的铝盖自动上料机构,其特征是:所述第四送料段上的第一缝隙处设有铝盖电子感应器(428)。

7.根据权利要求1所述的口服液瓶盖中的铝盖自动上料机构,其特征是:所述第四送料段的输出端设有第四出气管(429)。

8.根据权利要求1所述的口服液瓶盖中的铝盖自动上料机构,其特征是:所述第一锥形料盘的内壁上位于第二螺旋送料板与第一螺旋送料板连接处的上方设有第二矩形刮板(430)。
