1.一种褶皱状立体多孔ZnO薄膜的制备方法,其特征在于,包括以下步骤:(1)混合溶液A的制备:醋酸锌、聚乙二醇、乙醇按0.05-0.6g:0.05-0.6g:10-150mL的比例混合,搅拌,获得混合溶液A,备用;
(2)混合薄膜B的制备:将基板加热,将步骤(1)制备的混合溶液A喷到基板上,获得醋酸锌和聚乙二醇的混合薄膜B,备用;
(3)高温烧结处理:将步骤(2)制备的混合薄膜B加热并保温一段时间,然后降温,即获得所述褶皱状立体多孔ZnO薄膜。
2.根据权利要求1所述的褶皱状立体多孔ZnO薄膜的制备方法,其特征在于,步骤(1)中醋酸锌、聚乙二醇、乙醇按0.1-0.4g:0.1-0.4g:20-120mL的比例混合。
3.根据权利要求1所述的褶皱状立体多孔ZnO薄膜的制备方法,其特征在于,步骤(1)中的搅拌是在30-80℃下搅拌30-120分钟。
4.根据权利要求1所述的褶皱状立体多孔ZnO薄膜的制备方法,其特征在于,步骤(2)中所述基板为硅片、蓝宝石、金属或玻璃中的一种。
5.根据权利要求1或4所述的褶皱状立体多孔ZnO薄膜的制备方法,其特征在于,所述基板的尺寸为2cm×2cm至80cm×80cm。
6.根据权利要求1所述的褶皱状立体多孔ZnO薄膜的制备方法,其特征在于,步骤(2)中基板加热到120-300℃。
7.根据权利要求1所述的褶皱状立体多孔ZnO薄膜的制备方法,其特征在于,步骤(2)中使用喷枪将步骤(1)制备的混合溶液A喷到基板上,喷枪的压力为1-7KG,喷射的时间为10-
50s。
8.根据权利要求1所述的褶皱状立体多孔ZnO薄膜的制备方法,其特征在于,步骤(3)中将步骤(2)制备的混合薄膜B以每分钟10-60℃的升温速率加热至550-1200℃并保温40-180分钟。

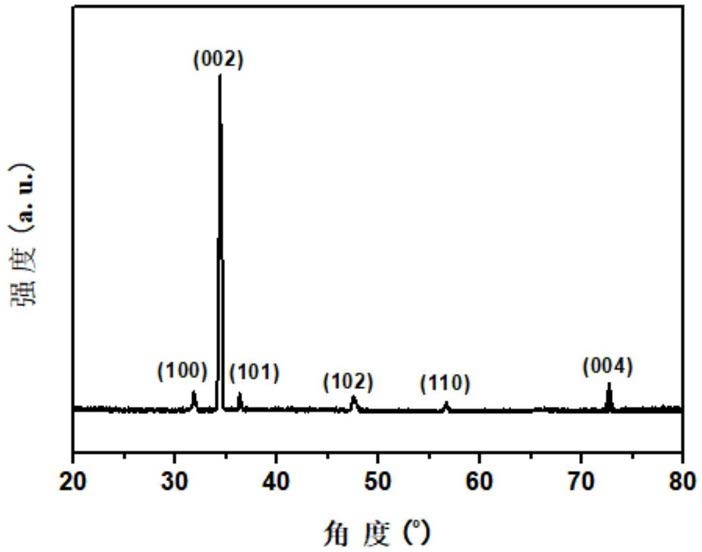

9.一种褶皱状立体多孔ZnO薄膜,其特征在于,由权利要求1-8中任一项所述的制备方法制备得到。
10.一种褶皱状立体多孔ZnO薄膜的应用,其特征在于,根据权利要求9所述的褶皱状立体多孔ZnO薄膜应用于气敏探测器或光催化降解。
