专利号: 2018110684551
申请人: 杭州富阳春江汽车空调厂
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-05-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

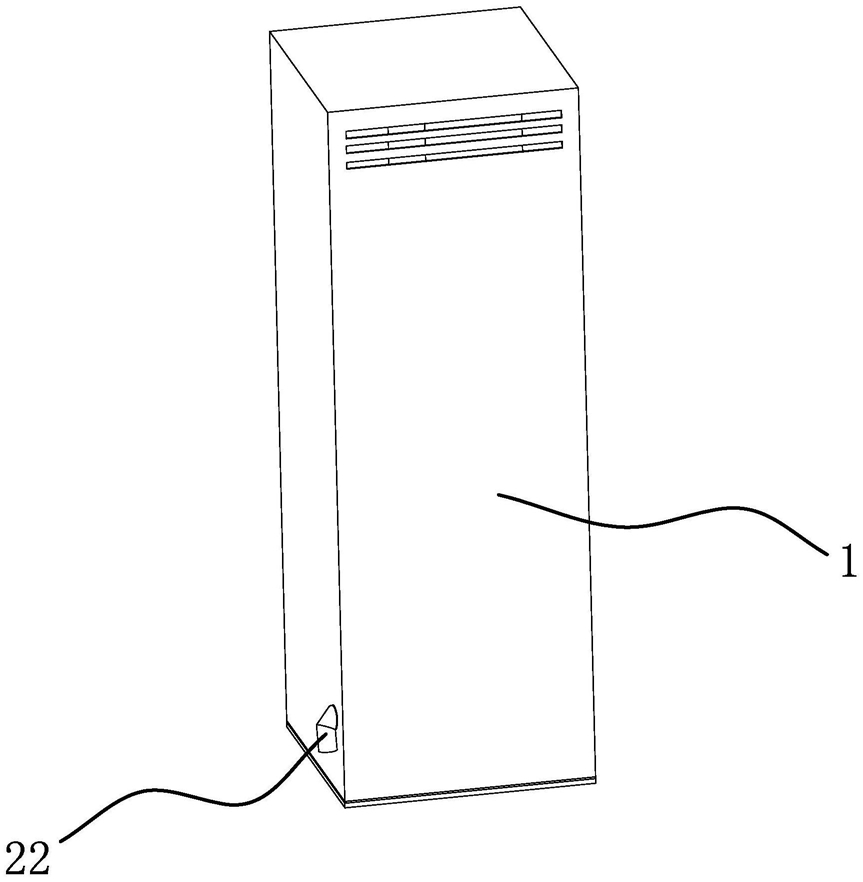

1.一种空气净化器,包括壳体(1)、存液筒(2)、滤板(3)和用于向所述存液筒(2)内输送空气的气泵(4),所述壳体(1)固定套设于所述存液筒(2)的外围,所述滤板(3)上开设有若干滤孔(31),其特征在于,所述存液筒(2)的顶部具有数量与所述滤孔(31)对应的刮料柱(21),所述刮料柱(21)竖向延伸且刮料柱(21)的径向尺寸与所述滤孔(31)的径向尺寸相同,所述滤板(3)的中部正上方设有用于驱动滤板(3)转动的驱动电机(5),所述壳体(1)上固定有升降装置(6),所述升降装置(6)能带动驱动电机(5)下降并使每个所述刮料柱(21)均对应贯穿所述滤孔(31),所述滤板(3)呈环状且该滤板(3)的外缘与所述存液筒(2)的内侧壁相配合,该滤板(3)的内缘具有三个以上沿径向朝内延伸的限位轴(32),该驱动电机(5)的输出端固连有球头(7),所述球头(7)的表面具有与限位轴(32)数量对应的弧形滑槽(71),所述滤板(3)的内缘与该球头(7)的表面相配合且所述限位轴(32)插设于对应的所述弧形滑槽(71)内,当所述驱动电机(5)带动滤板(3)正转时所述限位轴(32)与弧形滑槽(71)一端的内侧壁相抵靠且滤板(3)呈水平状态,当该驱动电机(5)带动滤板(3)反转时所述限位轴(32)滑移至与弧形滑槽(71)另一端的内侧壁相抵靠且滤板(3)呈倾斜状态。

2.根据权利要求1所述的空气净化器,其特征在于,若干所述弧形滑槽(71)的轨迹线均为同轴心的圆弧线,该弧形滑槽(71)的轴心穿过所述球头的球心(7)且与竖直方向的夹角为锐角,若干所述弧形滑槽(71)的轨迹线的弧度均相同。

3.根据权利要求1所述的空气净化器,其特征在于,所述驱动电机(5)为变频电机,所述弧形滑槽(71)内设有弹性件(72),所述弹性件(72)位于该弧形滑槽(71)另一端的内侧壁处,当驱动电机(5)带动所述滤板(3)反转时所述限位轴(32)能与该弹性件(72)弹性抵靠。

4.根据权利要求1或2或3所述的空气净化器,其特征在于,所述存液筒(2)的底部开设有延伸至罩壳外的排液通道(22)。

5.根据权利要求1或2或3所述的空气净化器,其特征在于,所述存液筒(2)的顶部设有盖板(8),所述盖板(8)的中部具有通孔(81),所述驱动电机(5)的输出端贯穿所述通孔(81)。

6.根据权利要求1或2或3所述的空气净化器,其特征在于,所述滤孔(31)均沿滤板(3)的周向均匀布置,该滤孔(31)的下端边缘呈扩口状。

7.根据权利要求1或2或3所述的空气净化器,其特征在于,所述升降装置(6)包括竖向设置的气缸(9),所述气缸(9)的上端与壳体(1)固连,该气缸(9)下端的活塞杆与所述驱动电机(5)固连。

8.根据权利要求1或2或3所述的空气净化器,其特征在于,所述升降装置(6)包括滑座(10)、丝杆(11)和滑块(12),所述滑座(10)固定于所述壳体(1)的内侧壁,所述丝杆(11)竖向设置且转动连接于滑座(10)内,该丝杆(11)的端部固连有升降电机(13),所述滑块(12)与所述驱动电机(5)固连且同时与所述丝杆(11)螺纹配合,该滑块(12)与所述滑座(10)相抵靠且能沿滑座(10)上下滑动。
