1.一种咪唑离子液体改性细菌纤维素抗菌膜的制备方法，其特征在于，包括如下步骤：步骤1，将羰基二咪唑溶于DMSO中，将细菌纤维素膜浸入所得混合液中，在40～45℃下搅拌24～36h，过滤、洗涤，得到产物1；

步骤2，将产物1浸入DMSO中，并加入1-3-氨基丙基咪唑，在40～50℃下搅拌24～36h，洗涤、干燥，得到产物2；

步骤3，将产物2浸入卤代烷烃中，在80～85℃下进行冷凝回流反应24～36h，洗涤、干燥得到咪唑离子液体改性细菌纤维素抗菌膜。

2.根据权利要求1所述的咪唑离子液体改性细菌纤维素抗菌膜的制备方法，其特征在于，步骤1中，羰基二咪唑和细菌纤维素膜的质量比为(2～3):1。

3.根据权利要求1所述的咪唑离子液体改性细菌纤维素抗菌膜的制备方法，其特征在于，步骤1中，洗涤是采用DMSO洗涤。

4.根据权利要求1所述的咪唑离子液体改性细菌纤维素抗菌膜的制备方法，其特征在于，步骤2中1-3-氨基丙基咪唑的加入量与步骤1中羰基二咪唑的加入量摩尔比为(1～

1.5):1。

5.根据权利要求1所述的咪唑离子液体改性细菌纤维素抗菌膜的制备方法，其特征在于，步骤2中，洗涤、干燥具体是：先用DMSO洗涤，再用丙酮洗涤；洗涤完成后将液体过滤掉，固体产物在40～45℃下，真空干燥12～24h。

6.根据权利要求1所述的咪唑离子液体改性细菌纤维素抗菌膜的制备方法，其特征在于，步骤3中卤代烷烃的加入量与步骤2中1-3-氨基丙基咪唑的加入量的摩尔比为(7～15):

1。

7.根据权利要求1所述的咪唑离子液体改性细菌纤维素抗菌膜的制备方法，其特征在于，步骤3中，卤代烷烃为1-氯丁烷、1-氯己烷、1-氯辛烷、1-溴丁烷、1-溴己烷和1-溴辛烷中的一种。

8.根据权利要求1所述的咪唑离子液体改性细菌纤维素抗菌膜的制备方法，其特征在于，步骤3中，洗涤是用丙酮洗涤。

9.根据权利要求1所述的咪唑离子液体改性细菌纤维素抗菌膜的制备方法，其特征在于，步骤3中，干燥具体是：将产物在45～55℃旋转蒸发4～5小时后，再置于真空干燥箱中45～55℃下真空干燥12～24h。

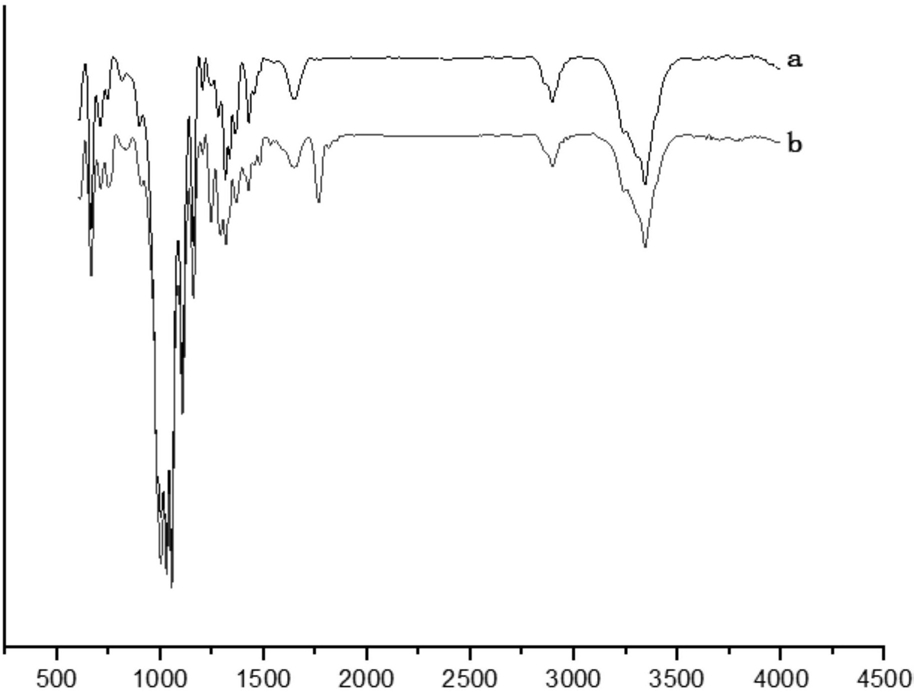

10.一种采用权利要求1-9任一项所述的方法制备得到的咪唑离子液体改性细菌纤维素抗菌膜。
