1.一种聚乙烯/聚苯乙烯互聚物复合材料的制备方法，其特征在于，所述复合材料为颗粒状，其外层为聚乙烯，内层为聚苯乙烯，内层聚苯乙烯接枝在聚乙烯的分子链上，接枝率重量份数为1～5％；所述复合材料的制备方法包括如下具体步骤：(1)将苯乙烯、聚乙烯、引发剂混匀后加入到高压反应釜，然后加入干冰，在温度为30～

50℃，压力为1～4MP a的条件下，溶胀1～4h，然后释放CO2；

(2)将水、分散剂、乳化剂和水相阻聚剂的混合物加入到步骤(1)的反应釜中，搅拌状态下加热至反应温度为85℃，保温反应4～6h后,继续升温至90℃，反应2～3h，然后降温至30～50℃，反应产物经乙醇淋洗、水洗、干燥，得到颗粒状聚乙烯/聚苯乙烯互聚物复合材料；

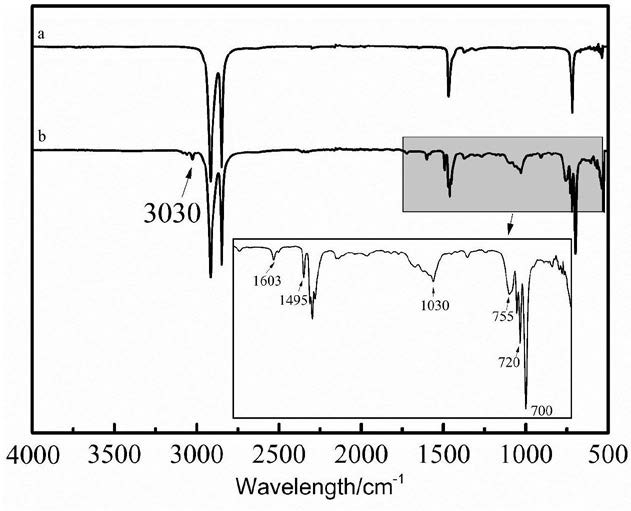

所述聚乙烯为氢化苯乙烯-丁二烯嵌段共聚物或苯乙烯-丁二烯嵌段共聚物改性后的聚乙烯。

2.根据权利要求1所述的制备方法，其特征在于，步骤(1)中所述苯乙烯、聚乙烯、引发剂之间的质量份数比为30～70:70～30:0.03～0.7；所述引发剂为过氧化物或者偶氮类引发剂。

3.根据权利要求2所述的制备方法，其特征在于，所述引发剂为过氧化苯甲酰或偶氮二异丁腈，其用量为苯乙烯质量的0.1％～1.5％。

4.根据权利要求1所述的制备方法，其特征在于，所述干冰用量为聚乙烯质量的4倍。

5.根据权利要求1所述的制备方法，其特征在于，步骤(2)中所述分散剂为高岭土、磷酸钙、聚乙烯醇(PVA)、甲基纤维素、明胶中的一种或多种；所述乳化剂为十二烷基苯磺酸钠或十二烷基硫酸钠；所述水相阻聚剂为次甲基蓝。

6.根据权利要求1所述的制备方法，其特征在于，步骤(2)中所述水、分散剂、乳化剂的质量份数比为100:3～7:0.5～1；水的用量为苯乙烯质量的1～4倍，所述的水相阻聚剂为次甲基蓝，其用量为苯乙烯重量的0.01％～0.05％。

7.根据权利要求1所述的制备方法，其特征在于，所述聚乙烯的熔点为105～115℃，熔融指数为0.9～2.5g/10min。
