专利号: 2018110380289
申请人: 成都博高信息技术股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2025-05-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

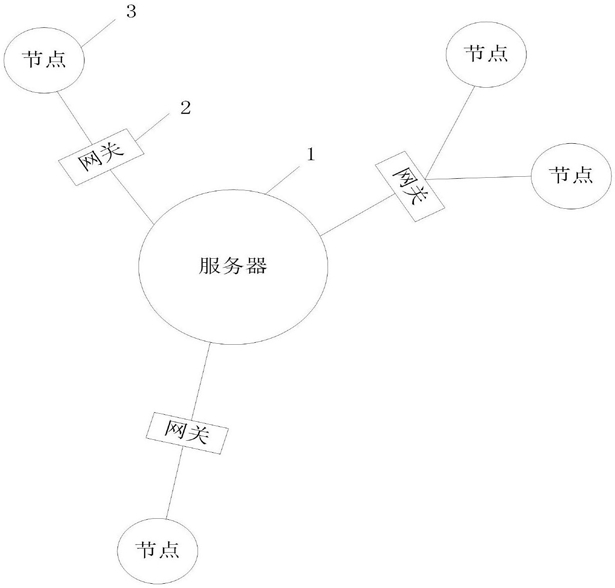

1.一种星型拓扑网络的下行报文控制方法,其特征在于,所述星型拓扑网络包括服务器、多个网关和多个节点,所述节点通过所述网关与所述服务器通信,所述服务器为每个所述网关分配一个定时器,所述控制方法包括:步骤1,所述服务器判断是否有节点新接入所述星型拓扑网络,如果是,则进入步骤2;

步骤2,所述服务器建立节点‑网关拓扑关系以确定每个网关的覆盖区域和每个节点的覆盖区域;

步骤3,所述服务器将多个下行频点中的一个分配给新接入的节点;

步骤4,所述服务器在一个网关要发送报文请求所需的频率未被所述报文请求的目的节点的覆盖区域内的网关使用时,请求所述一个网关发送所述报文请求,包括:步骤4‑1,所述服务器判断所述多个网关中是否有一个网关的定时器倒计时为0,如果是则进入步骤4‑

2,否则,返回步骤1;步骤4‑2,所述服务器判断是否存在需要经由所述一个网关发送的报文请求;如果是,则进入步骤4‑3;步骤4‑3,所述服务器查询节点‑网关拓扑关系,判断在所述报文请求的目的节点的覆盖区域内的网关中是否有网关正在使用所述一个网关发送所述报文请求所需的频点,如果是,则服务器重置所述一个网关的定时器,返回步骤1,如果否,则进入步骤4‑4;步骤4‑4,所述服务器请求所述一个网关发送所述报文请求,重置所述一个网关的定时器,并返回步骤1。

2.根据权利要求1所述的控制方法,其特征在于,所述步骤2包括:步骤2‑1,所述服务器接收来自所述节点的数据帧;

步骤2‑2,所述服务器针对接收到的所述数据帧进行MAC校验,如果校验不合法,则丢弃所述数据帧,返回步骤2‑1,否则进入步骤2‑3;

步骤2‑3,所述服务器判断接收到的所述数据帧属于第一帧、重复帧还是无效帧;

步骤2‑4,如果所述数据帧属于无效帧,则所述服务器丢弃所述数据帧;

步骤2‑5,所述服务器根据所述第一帧和所述重复帧建立节点‑网关拓扑关系。

3.根据权利要求2所述的控制方法,其特征在于,所述步骤2‑5包括:步骤2‑5‑1,所述服务器检测所述数据帧包含的节点标识和网关标识;

步骤2‑5‑2,所述服务器针对每个节点,根据所述节点标识和网关标识确定能够接收到由所述节点发出的数据帧的网关。

4.根据权利要求1所述的控制方法,其特征在于,所述星型拓扑网络是LoraWan网络。

5.根据权利要求4所述的控制方法,其特征在于,所述网关采用LoraWan SX1301或LoraWan SX1308芯片。

6.根据权利要求4所述的控制方法,其特征在于,所述节点是C类节点。
