专利号: 2018110355450
申请人: 山东同其信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于区块链技术的具有温控调节功能的扫码器,包括主体(1)、底座(2)和支架(3),所述主体(1)的下方设有开口,其特征在于,所述主体(1)内设有处理器和存储器,所述处理器和存储器电连接,所述存储器接受区块链节点写入的区块链数据,并对区块链数据进行存储;

所述底座(2)的内部设有除尘机构,所述除尘机构包括第一电机(4)、丝杆(5)、轴承座、移动块(6)、气缸(7)和清扫条(8),所述第一电机(4)和轴承座分别固定在底座(2)内的两侧,所述丝杆(5)水平设置,所述丝杆(5)的一端与第一电机(4)的输出轴固定连接,所述丝杆(5)的另一端与轴承座连接,所述移动块(6)套设在丝杆(5)上,所述移动块(6)与丝杆(5)螺纹连接,所述气缸(7)竖向设置在移动块(6)的一侧,所述气缸(7)与移动块(6)固定连接,所述清扫条(8)水平设置在气缸(7)的上方,所述气缸(7)的气杆与清扫条(8)固定连接,所述清扫条(8)与开口匹配,所述第一电机(4)和气缸(7)均与处理器电连接;

所述主体(1)内还设有温控机构,所述温控机构包括风冷组件和水冷组件;

所述风冷组件包括散热风扇(9)、吸热板(10)、导热杆(11)、散热框(12)和若干散热片(13),所述散热风扇(9)固定在主体(1)内的顶部,所述吸热板(10)竖向设置在散热风扇(9)的下方,所述散热框(12)固定在开口内,所述散热框(12)与开口匹配,所述散热框(12)水平设置,所述散热片(13)竖向设置,各散热片(13)依次均匀分布在散热框(12)的内部,所述散热片(13)与散热框(12)固定连接,所述导热杆(11)有两个,两个导热杆(11)分别竖向设置在散热框(12)的两侧,所述导热杆(11)的一端与散热框(12)固定连接,所述导热杆(11)的另一端与吸热板(10)的下方固定连接;

所述水冷组件包括摆动单元和喷淋单元;

所述摆动单元包括摆动杆(14)、滑块(15)、连杆(16)、第二电机(17)、半齿轮(18)、齿条(19)和移动框(20),所述摆动杆(14)竖向设置在吸热板(10)的下方,所述摆动杆(14)的顶端与主体(1)的内部铰接,所述摆动杆(14)的底端与喷淋单元连接,所述摆动杆(14)上设有条形孔,所述条形孔与摆动杆(14)的轴线平行,所述滑块(15)设置在条形孔内,所述滑块(15)沿着条形孔滑动,所述第二电机(17)固定在主体(1)的内部,所述半齿轮(18)竖向设置在第二电机(17)的一侧,所述第二电机(17)与半齿轮(18)传动连接,所述移动框(20)水平设置在摆动杆(14)的一侧,所述齿条(19)有两个,两个齿条(19)分别水平设置在移动框(20)的上下两侧的内壁上,所述半齿轮(18)位于两个齿条(19)之间,所述半齿轮(18)与齿条(19)啮合,所述连杆(16)水平设置,所述连杆(16)的一端与滑块(15)固定连接,所述连杆(16)的另一端与移动框(20)的靠近摆动杆(14)的一侧固定连接,所述散热风扇(9)、第二电机(17)和水泵(23)均与处理器电连接;

所述喷淋单元包括蓄水箱(21)、连接管(22)、水泵(23)、出水管(24)和喷头(25),所述蓄水箱(21)和水泵(23)均固定在主体(1)的内部,所述蓄水箱(21)和水泵(23)经连接管(22)与吸热板(10)内的顶部连通,所述喷头(25)固定在摆动杆(14)的底端,所述喷头(25)位于散热框(12)的上方,所述吸热板(10)内的底部通过出水管(24)与喷头(25)连通。

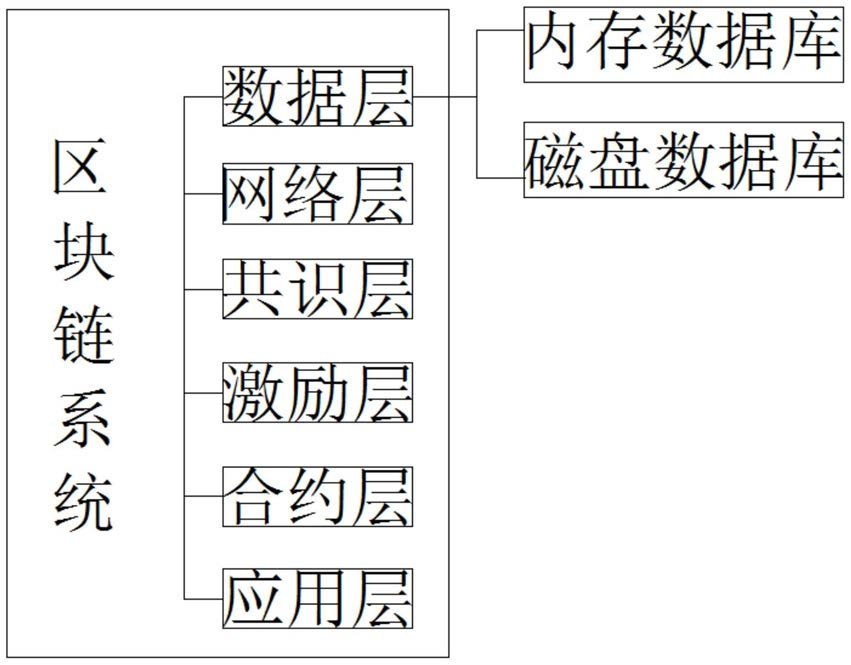

2.如权利要求1所述的基于区块链技术的具有温控调节功能的扫码器,其特征在于,所述处理器内设有区块链系统,所述区块链系统包括数据层、网络层、共识层、激励层、合约层和应用层,所述区块链数据来源于数据层。

3.如权利要求1所述的基于区块链技术的具有温控调节功能的扫码器,其特征在于,所述处理器为单片机或PLC,所述存储器包括内存数据库和磁盘数据库,所述内存数据库和磁盘数据库分别接受区块链节点写入的区块链数据,并对区块链数据进行存储。

4.如权利要求1所述的基于区块链技术的具有温控调节功能的扫码器,其特征在于,所述清扫条(8)的内部设有压力传感器,所述压力传感器与处理器电连接。

5.如权利要求1所述的基于区块链技术的具有温控调节功能的扫码器,其特征在于,所述主体(1)的内部设有温度传感器(26),所述温度传感器(26)与处理器电连接。

6.如权利要求1所述的基于区块链技术的具有温控调节功能的扫码器,其特征在于,所述底座(2)的内部设有距离传感器,所述距离传感器与处理器电连接。

7.如权利要求1所述的基于区块链技术的具有温控调节功能的扫码器,其特征在于,所述移动块(6)的一侧设有导向单元,所述导向单元包括横杆和套环,所述横杆水平设置在底座(2)的内部,所述横杆与丝杆(5)平行,所述套环套设在横杆上,所述套环与横杆滑动连接。

8.如权利要求1所述的基于区块链技术的具有温控调节功能的扫码器,其特征在于,所述导热杆(11)的制作材料为铝。

9.如权利要求1所述的基于区块链技术的具有温控调节功能的扫码器,其特征在于,所述气缸(7)为电子气缸。

10.如权利要求1所述的基于区块链技术的具有温控调节功能的扫码器,其特征在于,所述主体(1)的内部设有天线。
