专利号: 2018110346979
申请人: 浙江万鼎机电有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

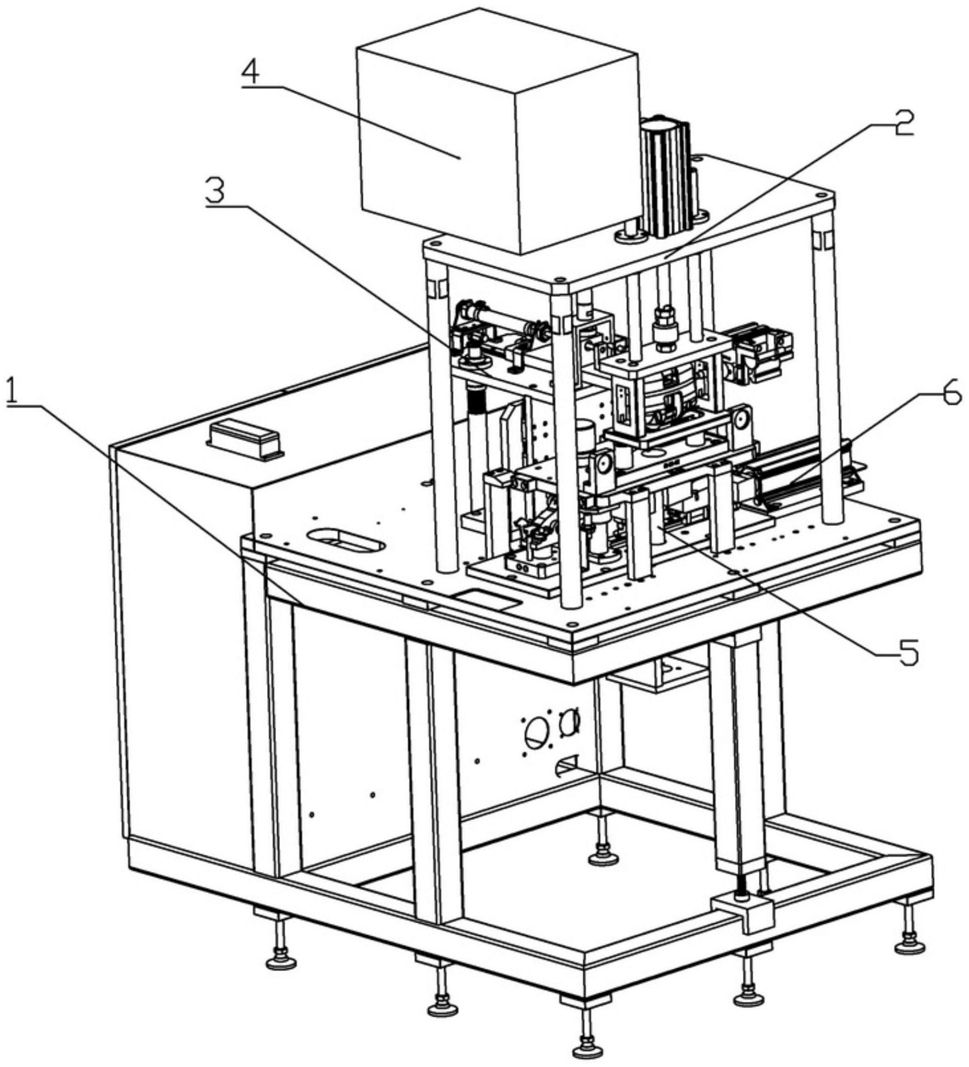

1.一种刹车卡钳低压测试方法,其特征在于,具有:台架,所述台架上设有压紧机构、压紧钳体机构、气密仪和充气机构;

所述压紧机构具有:

安装架,安装在所述台架上;

压紧气缸,安装在是安装架上;

压紧板,与所述压紧气缸的活塞杆连接,所述压紧板能够压紧卡钳的钳体;

所述压紧钳体机构具有:

支撑杆,安装在所述台架上;

弹簧,套装在所述支撑杆的上端;

安装座,可滑动地安装在所述支撑杆上,所述安装座与所述弹簧的上端接触;

移动气缸,安装在所述安装座上;

压板,可滑动地安装在所述安装座上,所述移动气缸的活塞杆与所述压板连接,所述压板能够伸入钳体并压紧活塞;

压钳体气缸,安装在所述安装架上;

压头,与所述压钳体气缸的活塞杆连接,所述压头能够压紧所述压板;

支座,安装在所述台架上,所述支座上设有导槽;

移动板,与所述安装座的底部连接,所述移动板上设有能够在所述导槽内滑动的导块;

所述充气机构具有:

气路杆,能够伸入钳体底部进油孔内并密封进油孔;

充气气缸,安装在所述台架上,其活塞杆与所述气路杆连接;

所述气密仪与所述钳体内部气路联通;

通过气路杆对气路系统施加(300±50)KPa的试验压力,切断压力源,保持5s,通过气密仪记录30s内的压力降;

还具有卡紧机构,所述卡紧机构具有卡紧气缸和斜锲,所述卡紧气缸安装在所述台架上;所述斜锲与所述卡紧气缸的活塞杆连接,所述斜锲的上端面为斜面,支撑卡钳的定位工装板的底部设有与所述斜锲相适配的滑块,所述滑块的下端面为斜面。

2.如权利要求1所述的刹车卡钳低压测试方法,其特征在于,所述压紧板上还设有导向杆,所述导向杆穿过所述安装架并能在安装架上滑动。

3.如权利要求2所述的刹车卡钳低压测试方法,其特征在于,所述安装座上设有导轨,所述压板上设有与所述导轨相适配的滑块。

4.如权利要求3所述的刹车卡钳低压测试方法,其特征在于,还包括气缸压块,所述气缸压块放置在所述压板上,所述压头能够与所述气缸压块接触;所述压钳体气缸的活塞杆穿过所述气缸压块并能在气缸压块内滑动。

5.如权利要求4所述的刹车卡钳低压测试方法,其特征在于,所述安装座上还设有限位架,所述压板穿过所述限位架;所述压钳体气缸的活塞杆穿过所述限位架的上端;所述限位架限位所述气缸压块的位置。
