专利号: 2018110223517
申请人: 嵊州市雾非雾机械设备商行
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

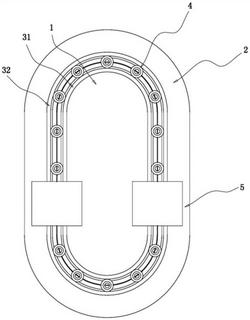

1.一种避雷器试验车,其特征是,它包括底座、工作台、斜撑杆、输送总成、避雷器座、轨道和清洁总成,所述底座设置在工作台的下方,在所述底座的底部设有行走轮,在所述底座与工作台之间设有斜撑杆,所述底座包括两端的半圆形部分和位于中间的矩形部分,在所述工作台上设有与底座的外形相同的通孔,且通孔的尺寸大于底座的外形尺寸,在工作台的内侧与底座的外侧之间设有轨道,所述轨道的形状与底座的外形相同;在所述轨道中设置有若干避雷器座,所述避雷器座包括内外设置的内圈和外圈,且外圈与内圈相对转动,在所述内圈的内壁上设有若干限位条,在所述内圈的内侧设有内衬,在所述内衬的轴线上设有与避雷器两端的螺杆相适应的插孔,在所述内衬的外壁上设有与限位条配合的插槽,将限位条插在插槽中后内衬的上部置于避雷器座的上方,在所述底座与工作台之间设有驱动避雷器座沿轨道运动的输送总成;

在所述轨道的直线段上设有清洁总成,所述清洁总成包括壳体、清洁电机、清洁齿轮、齿条和清洁器,所述壳体为中空结构,沿避雷器座在轨道中的移动方向上的壳体的两端分别设有门口,所述轨道位于门口中,在所述壳体的内壁上设有一对清洁电机,在水平面内两所述清洁电机分居轨道的左右两侧,在所述清洁电机的输出端设有清洁齿轮,在所述壳体的内壁上滑动安装有与清洁齿轮啮合的齿条,在所述齿条上固定有清洁器,在所述清洁器的作用面上设有凸起,两清洁电机同步动作且两齿条的移动方向相反;

所述输送总成包括输送电机、第一输送齿轮、第二输送齿轮、第三输送齿轮、第四输送齿轮、蜗杆、蜗轮、链轮和链条,在所述工作台的底部设有一对链轮,所述链轮与链条配合且位于轨道的下方,在其中一个链轮的链轮轴上设有第一输送齿轮,第一输送齿轮与第二输送齿轮啮合,第二输送齿轮与蜗轮共轴设置,所述蜗轮转动安装在底座上且蜗轮与蜗杆啮合,所述蜗杆与第三输送齿轮共轴设置,所述第三输送齿轮与第四输送齿轮啮合,所述第四输送齿轮固定在输送电机的输出端,所述输送电机固定在底座上,在所述内圈的底部转动安装有固定杆,所述固定杆的下部与链条固定连接;

在所述底座的顶部设有安装槽,所述输送电机、蜗轮、蜗杆、第三输送齿轮、第四输送齿轮和第二输送齿轮均设置在安装槽中,在所述安装槽中设有一对轴承座,所述蜗杆的两端设置在轴承座上;

所述清洁总成为两个,在轨道的两直线段上分别设有一个;

所述轨道由外挡板和内挡板围成,所述外挡板固定在工作台上,所述内挡板固定在底座上。
