专利号: 2018110213233
申请人: 宣尧杭
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-02-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

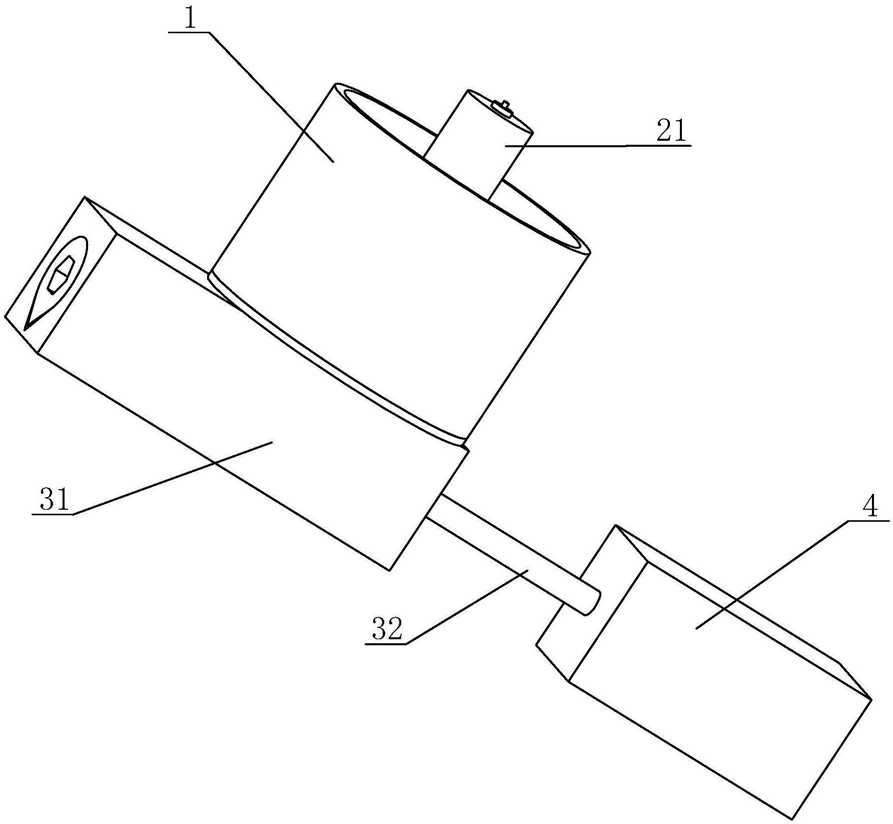

1.一种防粉状颗粒物结料的定量加料装置,其特征在于:包括储料筒(1)和防结碎料装置(2),防结碎料装置(2)安装在储料筒(1)内;所述储料筒(1)是下部设有一隔板(11)的圆筒,隔板(11)将储料筒(1)内腔体分隔为两个腔室,隔板(11)上方为进料腔,隔板(11)下方为碎料腔;隔板(11)中部开设有搅拌轴通孔;所述防结碎料装置(2)包括搅拌轴(21)和搅拌叶(22),搅拌轴(21)通过搅拌轴通孔安装在储料筒(1)内,搅拌叶(22)位于所述碎料腔内,搅拌叶(22)与碎料腔周壁的间隙为碎料间隙;所述隔板(11)上设有多个进料通孔(222),所述进料通孔(222)的侧壁上设有多个用于碾碎粉状颗粒物结料的碎料卡齿(226),碎料卡齿(226)的下部设有使得结料向下导向的导向斜面(114);所述碎料腔为扁平状内腔,碎料腔底部设有输出口;进料腔中还设有与所述隔板(11)顶面垂直的挡板(112),所述挡板(112)固定在搅拌轴(21)上;隔板(11)顶面是光滑的平面,所述挡板(112)底部紧贴碎料隔板(11)的顶面;

所述防粉状颗粒物结料的定量加料装置还包括定量投料装置(3),所述定量投料装置(3)包括定子(31)和动子(32),动子(32)位于定子(31)内部,所述动子(32)可以沿定子(31)内通槽移动,定子(31)上方与碎料腔底部的输出口相对应处设有输入口;动子(32)上设有与输入口对应的通孔,所述通孔紧贴定子(31)内壁形成储料腔;

所述动子(32)连接在气缸(4)上,所述气缸(4)推动动子(32)在定子(31)通槽内往复运动;

所述搅拌叶(22)固定于搅拌轴(21)上,所述搅拌叶(22)上表面紧贴隔板(11)的下表面,搅拌叶(22)下表面紧贴碎料腔底面;

所述搅拌叶(22)包括锯齿状叶片(224)和平滑叶片(225),锯齿状叶片(224)和平滑叶片(225)相间分布。

2.根据权利要求1所述的一种防粉状颗粒物结料的定量加料装置,其特征在于:所述进料通孔(222)是圆孔,进料通孔(222)侧壁圈沿防结碎料装置旋转方向分为前部和后部,所述碎料卡齿(226)分布在后部,碎料卡齿(226)的尖部指向圆心;所述碎料卡齿(226)上顶面与所述碎料隔板(11)顶面齐平。

3.根据权利要求1或2任一所述的防粉状颗粒物结料的定量加料装置,其特征在于:所述粉状颗粒物为污水处理中用作絮凝剂的聚丙烯酰胺。
