专利号: 2018110040450
申请人: 极简(嘉兴)园林景观设计有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

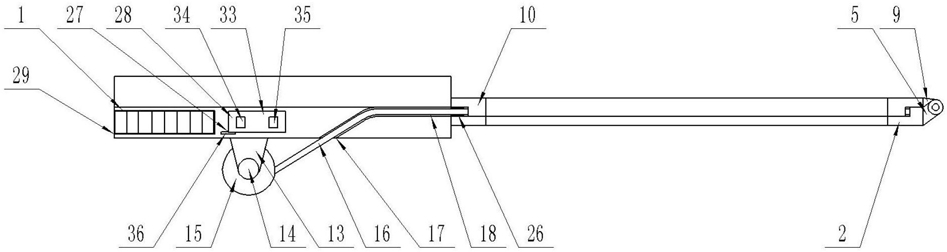

1.一种食物快速打包装置,包括扶手(1),其特征在于,所述扶手(1)上设有塑料袋打包固定装置,所述塑料袋打包固定装置由位于扶手(1)一端与扶手(1)固定连接的环形固定架一(2)、开在环形固定架一(2)上表面内侧的凹槽一(3)、位于凹槽一(3)上与凹槽一(3)固定连接且与扶手(1)相对应的塑料绳走向块(4)、位于环形固定架一(2)一端与环形固定架一(2)固定连接的转轴架一(5)、位于转轴架一(5)与转轴架一(5)固定连接的两个轴承一(6)、位于轴承一(6)内与轴承一(6)固定连接的转轴(7)、位于转轴(7)上与转轴(7)固定连接的两个轴承二(8)、位于两个轴承二(8)上与两个轴承二(8)固定连接的转轴架二(9)、位于转轴架二(9)上与转轴架二(9)固定连接的环形固定架二(10)、开在环形固定架二(10)下表面外侧边缘处的凹槽二(11)和位于环形固定架二(10)上与环形固定架二(10)固定连接且与扶手(1)相对应的活动扶手(12)共同构成,所述扶手(1)下方设有塑料绳输送装置,所述塑料绳输送装置由位于扶手(1)下方与扶手(1)固定连接的滚筒架(13)、位于滚筒架(13)上与滚筒架(13)固定连接的滚筒轴(14)、位于滚筒轴(14)上与滚筒轴(14)固定连接的滚筒(15)、位于滚筒(15)上与滚筒(15)固定连接的塑料绳(16)、开在扶手(1)下表面上的塑料绳孔(17)、开在扶手(1)上表面上且与塑料绳孔(17)相连接的塑料绳凹槽(18)、开在塑料绳凹槽(18)内部一侧侧表面上的电加热块槽(19)、位于电加热块槽(19)内与电加热块槽(19)固定连接的电加热块一(20)、开在塑料绳凹槽(18)内部另一侧侧表面上的长槽(21)、位于长槽(21)内与长槽(21)活动连接的活动柱(22)、位于活动柱(22)一端与活动柱(22)固定连接的电加热块二(23)、开在长槽(21)内部一端的小通槽(24)、位于小通槽(24)内与小通槽(24)固定连接且与活动柱(22)固定连接的按钮柱(25)和开在环形固定架一(2)上且与塑料绳凹槽(18)相对应的小凹槽(26)共同构成,所述扶手(1)内部设有蓄电池装置,所述扶手(1)侧表面上设有控制器槽(27),所述控制器槽(27)内设有控制器(28),所述控制器(28)的电源输出端与电加热块一和电加热块二电性连接。

2.根据权利要求1所述的一种食物快速打包装置,其特征在于,所述蓄电池装置由位于开在扶手(1)另一端的凹槽(29)、位于凹槽(29)内与凹槽(29)固定连接的蓄电池箱(30)、位于蓄电池箱(30)内与蓄电池箱(30)固定连接的蓄电池组(31)和位于蓄电池箱(30)一侧侧表面上与蓄电池箱(30)固定连接且与蓄电池组(31)电性连接的充电接口(32)。

3.根据权利要求2所述的一种食物快速打包装置,其特征在于,所述充电接口(32)通过外部的充电器连接外部电源进行蓄电池组(31)充电。

4.根据权利要求1所述的一种食物快速打包装置,其特征在于,所述塑料袋通过套装在环形固定架一(2)上再通过环形固定架二(10)将塑料袋夹在环形固定架一(2)上进行固定塑料袋。

5.根据权利要求1所述的一种食物快速打包装置,其特征在于,所述塑料绳(16)通过手动穿插到塑料绳孔(17)内进入到塑料绳槽(18),再通过塑料绳槽(18)进入到环形固定架一(2)和环形固定架二(10)之间的空槽内。

6.根据权利要求1所述的一种食物快速打包装置,其特征在于,所述塑料绳(16)由硬性塑料绳构成。

7.根据权利要求1所述的一种食物快速打包装置,其特征在于,所述扶手(1)、活动扶手(11)、环形固定架一(2)和环形固定架二(10)由不锈钢材质构成。

8.根据权利要求1所述的一种食物快速打包装置,其特征在于,所述控制器(28)内设有PLC系统(33)。

9.根据权利要求1所述的一种食物快速打包装置,其特征在于,所述控制器(28)上设有控制按钮(34)和开关按钮(35)。

10.根据权利要求1所述的一种食物快速打包装置,其特征在于,所述控制器(28)上设有用电接口(36),所述用电接口(36)与蓄电池组(31)电性连接。
