1.一种超声波辅助溶胶凝胶法制备磷灰石型复合固体电解质陶瓷材料的方法，其特征在于，步骤如下：①、按照目标样品Bax/3La10-x/3Si6-yTiyO27±δ的化学计量比，称取La(NO3)3·6H2O、Ba(NO3)2、C8H20O4Si、C16H36O4Ti，加入100ml蒸馏水中，然后加入柠檬酸和乙二醇；

②、使用玻璃棒持续搅拌，使溶液中的固体颗粒充分溶解，然后滴入适量的氨水，调节pH值至4～6；

③、将调配好的溶液放在超声波清洗机里超声2小时，使其溶液混合均匀，再转移至数显集热式磁力搅拌器上搅拌，直至成凝胶状；

④、将搅拌完成的凝胶取出后放于120℃干燥箱中，恒温干燥10h；然后取出，磨碎，放于马沸炉中预烧，设置为1000℃，煅烧2h，获得目标样品Bax/3La10-x/3Si6-yTiyO27±δ电解质粉体材料。

2.如权利要求1所述的制备方法，其特征在于，目标样品Bax/3La10-x/3Si6-yTiyO27±δ中x＝0～4，y＝0～0.5。

3.如权利要求1或2所述的制备方法，其特征在于，柠檬酸的摩尔质量为组分中含有的金属离子的量的1.5倍，乙二醇的重量为柠檬酸重量的1.2倍。

4.利用如权利要求1～3任一项方法制备Bax/3La10-x/3Si6-yTiyO27±δ制作电解质陶瓷片的方法，其特征在于，步骤如下：A、将预烧后的粉末取出后，研磨一段时间直至完全磨成细粉，加入一到两滴胶水为了更好的压制成片；

B、将研磨后的粉末每组称量出0.5g，放于压片机中压片，先加压至4Mpa，静置三分钟，然后加压至12Mpa，静置三分钟后取出，重复这个步骤，每组压2到3个片；

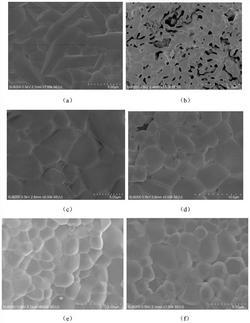

C、将压好的片放于马沸炉中煅烧，设置温度为1500℃，时间为80min；

D、将烧好的片取出，每组取出一个片镀银，然后将镀银的陶瓷片以700℃煅烧2h，获得电解质陶瓷片。
