1.单分散均一形貌氧化亚铜纳米球的制备方法，其特征在于：以NaF为碱源，利用抗坏血酸还原CuSO4的方法获得单分散均一形貌氧化亚铜纳米球。

2.根据权利要求1所述的单分散均一形貌氧化亚铜纳米球的制备方法，其特征在于它的具体步骤如下：室温，配置一定浓度的CuSO4水溶液；按照预先设定的NaF、抗坏血酸和CuSO4的摩尔比，向CuSO4水溶液中加入NaF和抗坏血酸，搅拌得到澄清混合溶液，搅拌速度设定为300转/分；

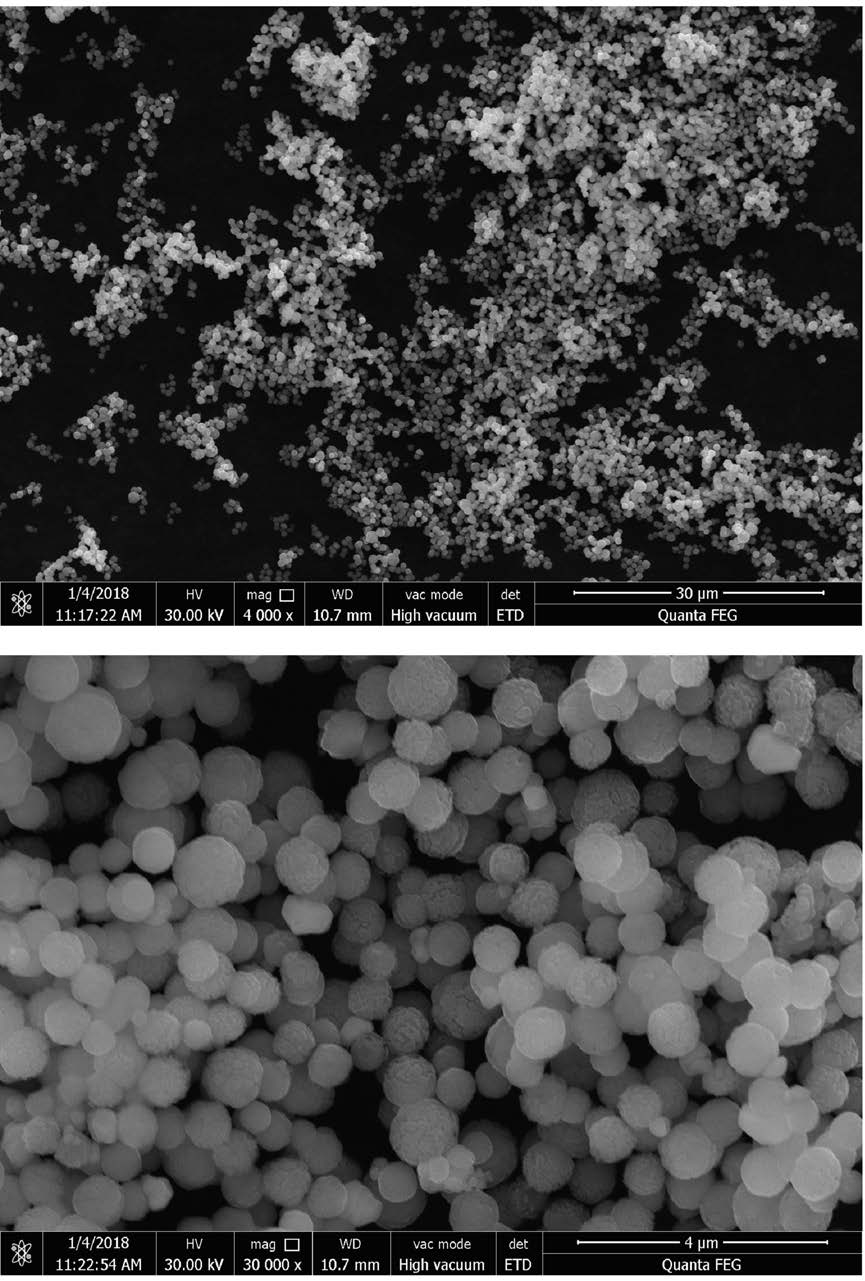

将上述混合溶液加热至一定反应温度，并保持一段反应时间后，将所得生成物进行离心、洗涤、干燥，即得单分散均一形貌氧化亚铜纳米球。

3.根据权利要求2所述的单分散均一形貌氧化亚铜纳米球的制备方法，其特征在于：步骤（1）中，所述CuSO4水溶液的浓度为0. 005~0.015 mol/L。

4.根据权利要求2所述的单分散均一形貌氧化亚铜纳米球的制备方法，其特征在于：步骤（1）中，所述预先设定的NaF、抗坏血酸和CuSO4的摩尔比为(3 6):2.5:1。

~

5.根据权利要求2所述的单分散均一形貌氧化亚铜纳米球的制备方法，其特征在于：步骤（2）中，所述反应温度为30 70℃。

~

6.根据权利要求2所述的单分散均一形貌氧化亚铜纳米球的制备方法，其特征在于：步骤（2）中，所述反应时间为0.5 2 h。

~
