专利号: 2018109898047
申请人: 泗县微腾知识产权运营有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 石油、煤气及炼焦工业;含一氧化碳的工业气体;燃料;润滑剂;泥煤
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种煤化工气化炉炉渣回收再利用方法,其特征在于,该方法包括以下步骤:

S1,将炉渣利用磨煤机磨成煤粉;

S2,将S2中的煤粉通过鼓风机传送至换热器中,将煤粉在换热器中点燃;

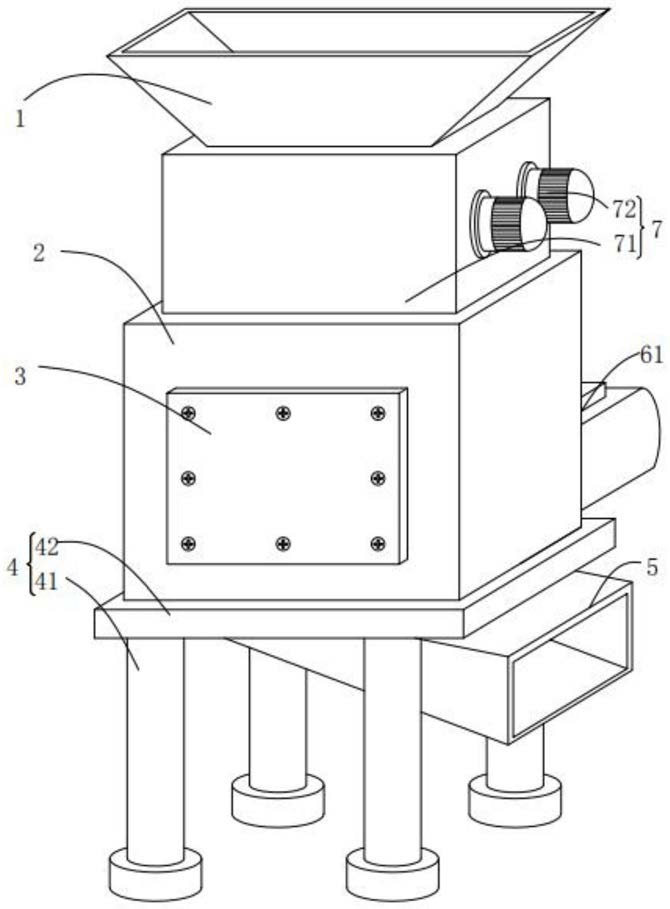

本方法中采用的磨煤机包括进料漏斗(1)、研磨机构(2)、安装板(3)、支撑机构(4)、出料漏斗(5)、烘干机构(6)、破碎机构(7)、下料机构(10)和阻挡机构(11);所述进料漏斗(1)的底端安装用于将煤块破碎的所述破碎机构(7),所述破碎机构(7)的顶端内部对称安装所述下料机构(8);所述破碎机构(7)的底端安装用于研磨煤块的所述研磨机构(2),所述研磨机构(2)的侧壁安装所述安装板(3);所述研磨机构(3)的底面固定机构所述支撑机构(4),且所述研磨机构(2)的底端安装所述出料漏斗(5);所述研磨机构(2)的侧壁安装所述烘干机构(6),所述烘干机构(6)连通所述研磨机构(2)的内部;所述研磨机构(2)的内部安装所述连接机构(9),且所述研磨机构(2)的底端与所述密封机构(10)之间螺纹连接;所述密封机构(10)的内部滑动连接所述阻挡机构(11),且所述阻挡机构(11)卡合所述研磨机构(2)和所述密封机构(10)的连接处。

2.根据权利要求1所述的一种煤化工气化炉炉渣回收再利用方法,其特征在于:所述破碎机构(7)包括破碎箱(71)、两个第二电机(72)、凸块(73)和两个滚筒(74),所述进料漏斗(1)连通所述破碎箱(71)的内部,所述破碎箱(71)的侧壁对称安装所述第二电机(72),所述第二电机(72)和所述破碎箱(71)的内部转动连接所述滚筒(74),所述滚筒(74)的侧壁安装交错分布的所述凸块(73),且两个所述滚筒(74)的转动方向相反。

3.根据权利要求2所述的一种煤化工气化炉炉渣回收再利用方法,其特征在于:所述下料机构(8)包括固定板(81)、支撑架(82)和挡板(83),所述破碎箱(71)的内部顶端对称安装侧壁为弧形的所述挡板(83),所述挡板(83)的底面安装所述固定板(81),所述固定板(81)的一端固定连接所述破碎箱(71)的内部,且相邻的所述固定板(81)之间通过工字形的所述支撑架(82)连接。

4.根据权利要求2所述的一种煤化工气化炉炉渣回收再利用方法,其特征在于:所述研磨机构(2)包括固定箱(21)、第一电机(22)、固定块(23)、研磨球(24)、滤网(24)和研磨筒(26),所述破碎箱(71)的底端固定连接所述固定箱(21),且所述固定箱(21)的侧壁安装所述安装板(3);所述固定箱(21)和所述破碎箱(71)的连接处转动连接中空的所述研磨筒(26);所述研磨筒(26)的内部安装侧壁为弧形的所述固定块(23),且所述研磨筒(26)的内部转动连接多个所述研磨球(24);所述研磨筒(26)的成本设有错开分布的所述滤网(24),且研磨筒(26)的底端安装所述第一电机(22),且所述第一电机(22)固定于所述固定箱(21)的内部。

5.根据权利要求4所述的一种煤化工气化炉炉渣回收再利用方法,其特征在于:所述密封机构(10)包括第一螺杆(101)和固定件(102),所述研磨筒(26)的侧壁安装所述固定件(102),所述固定件(102)与所述第一螺杆(101)之间螺纹连接。

6.根据权利要求5所述的一种煤化工气化炉炉渣回收再利用方法,其特征在于:所述阻挡机构(11)包括第二螺杆(111)、连接套(112)、连接杆(113)、橡胶塞(114)和限位槽(115),中空所述第一螺杆(101)的内部与所述第二螺杆(111)之间螺纹连接,侧壁为“T”形的所述第二螺杆(111)的一端转动连接所述连接套(112),所述连接套(112)的侧壁安装所述连接杆(113),所述连接杆(113)与漏斗形的所述橡胶塞(114)固定连接,且所述连接套(112)、所述连接杆(113)和所述橡胶塞(114)与所述第二螺杆(111)的内部滑动连接;所述固定件(102)与所述研磨筒(26)的连接处设有所述限位槽(115),且所述限位槽(115)的内部卡合所述橡胶塞(114)。

7.根据权利要求4所述的一种煤化工气化炉炉渣回收再利用方法,其特征在于:所述连接机构(9)包括护板(91)、滚珠(92)和固定槽(93),所述固定箱(21)的内部对称安装侧壁为弧形的所述护板(91),所述护板(91)的内部滚动连接所述滚珠(92);所述研磨筒(26)的顶端设有环形所述固定槽(93),所述固定槽(93)的内部滚动连接所述滚珠(92)。

8.根据权利要求4所述的一种煤化工气化炉炉渣回收再利用方法,其特征在于:所述支撑机构(4)包括支撑柱(41)和支撑板(42),所述支撑板(42)的顶面固定连接所述固定箱(21),所述支撑板(42)的底面边缘处对称安装所述支撑柱(41);所述固定箱(21)的底端连接所述出料漏斗(5),所述出料漏斗(5)固定连接所述支撑柱(41)。

9.根据权利要求4所述的一种煤化工气化炉炉渣回收再利用方法,其特征在于:所述烘干机构(6)包括热风机(61)、气管(62)和喷头(63),所述固定箱(21)的侧壁安装所述热风机(61),且所述固定箱(21)的内侧壁安装螺旋形的所述气管(62);所述气管(62)连通所述热风机(61),且所述气管(61)的侧壁安装等距分布的所述喷头(63)。
