专利号: 2018109879366
申请人: 安徽省华腾农业科技有限公司经开区分公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

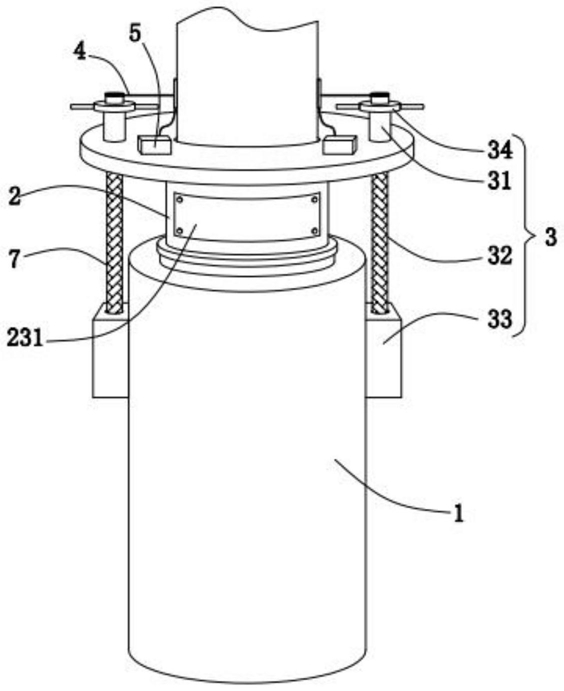

1.一种浮式生产储存卸货装置船往复移动式绝缘防火穿舱结构,其特征在于:包括筒体(1)、输送机构(2)、第一锁紧机构(3)、位移机构(4)、报警机构(5)、检测机构(6)以及第二锁紧机构(7);所述筒体(1)的顶端连接有所述输送机构(2),所述输送机构(2)与所述筒体(1)相互连通,所述输送机构(2)用于与所述筒体(1)紧密配合;所述输送机构(2)两侧对称设有第一锁紧机构(3)和所述第二锁紧机构(7),所述第一锁紧机构(3)、所述第二锁紧机构(7)用以对所述输送机构(2)进行锁紧;所述第一锁紧机构(3)、所述第二锁紧机构(7)之间结构相同;所述第一锁紧机构(3)、所述第二锁紧机构(7)均转动连接有所述位移机构(4),所述位移机构(4)用以判断所述第一锁紧机构(3)、所述第二锁紧机构(7)的位置;所述位移机构(4)滑动连接所述检测机构(6),所述检测机构(6)用以标识所述第一锁紧机构(3)、所述第二锁紧机构(7)的位置;所述检测机构(6)电性连接报警机构(5),所述报警机构(5)用以报警提醒。

2.根据权利要求1所述的一种浮式生产储存卸货装置船往复移动式绝缘防火穿舱结构,其特征在于:所述筒体(1)的顶面开有环状的安装槽(11),所述安装槽(11)的内壁胶合有环状的第一橡胶齿板(12)。

3.根据权利要求2所述的一种浮式生产储存卸货装置船往复移动式绝缘防火穿舱结构,其特征在于:所述输送机构(2)包括输送管(21)、上压板(22)、连接管(23)、下压板(24)、密封填料(25)以及橡胶环(26),所述输送管(21)贯穿于所述上压板(22)、所述连接管(23)以及所述下压板(24),所述输送管(21)与所述上压板(22)、所述下压板(24)固定连接,所述连接管(23)与所述输送管(21)之间的空腔结构内填充有所述密封填料(25),所述橡胶环(26)套接于所述输送管(21)的底端外壁,所述输送管(21)的端部配合嵌入于所述筒体(1)的内部,所述上压板(22)、所述下压板(24)之间通过所述连接管(23)连接,所述上压板(22)、所述连接管(23)以及所述下压板(24)呈工字型分布,所述橡胶环(26)胶合于所述下压板(24)的底面,所述橡胶环(26)嵌入于所述安装槽(11)的内部,所述连接管(23)的外壁螺纹连接维修板(231)。

4.根据权利要求3所述的一种浮式生产储存卸货装置船往复移动式绝缘防火穿舱结构,其特征在于:所述橡胶环(26)的底面分布有第二橡胶齿板(261),所述第二橡胶齿板(261)与所述第一橡胶齿板(12)相互配合连接。

5.根据权利要求3所述的一种浮式生产储存卸货装置船往复移动式绝缘防火穿舱结构,其特征在于:所述第一锁紧机构(3)包括转动柄(31)、螺杆(32)、锁紧块(33)以及压柱(34),所述锁紧块(33)设于所述筒体(1)的侧壁,所述螺杆(32)的底端与所述锁紧块(33)螺纹配合连接,所述螺杆(32)的顶部贯穿于所述上压板(22),所述螺杆(32)的顶端设有所述压柱(34),所述压柱(34)的顶面设有所述转动柄(31),所述压柱(34)的底面直径大于所述螺杆(32)的直径,所述压柱(34)的底面与所述上压板(22)的顶面相互贴合。

6.根据权利要求5所述的一种浮式生产储存卸货装置船往复移动式绝缘防火穿舱结构,其特征在于:所述位移机构(4)包括转柱(41)和支杆(42),所述转柱(41)转动连接于所述转动柄(31)的顶面,所述转柱(41)的侧壁垂直设有所述支杆(42)。

7.根据权利要求6所述的一种浮式生产储存卸货装置船往复移动式绝缘防火穿舱结构,其特征在于:所述检测机构(6)包括滑轨(61)、按钮(62)以及滑块(63),所述滑轨(61)设于所述输送管(21)的顶部侧壁,所述滑轨(61)的内部滑动连接有所述滑块(63),所述滑块(63)的侧壁固定连接所述支杆(42),所述滑轨(61)的内部顶端设有所述按钮(62),所述滑轨(61)的外壁分布有刻度条(611)。

8.根据权利要求7所述的一种浮式生产储存卸货装置船往复移动式绝缘防火穿舱结构,其特征在于:所述报警机构(5)包括盒体(51)、蓄电池(52)以及报警灯(53),所述盒体(51)的内部设有所述蓄电池(52),所述盒体(51)的表面设有所述报警灯(53),所述盒体(51)设于所述上压板(22)的表面,所述蓄电池(52)电性连接所述按钮(62),所述按钮(62)电性连接所述报警灯(53)。
