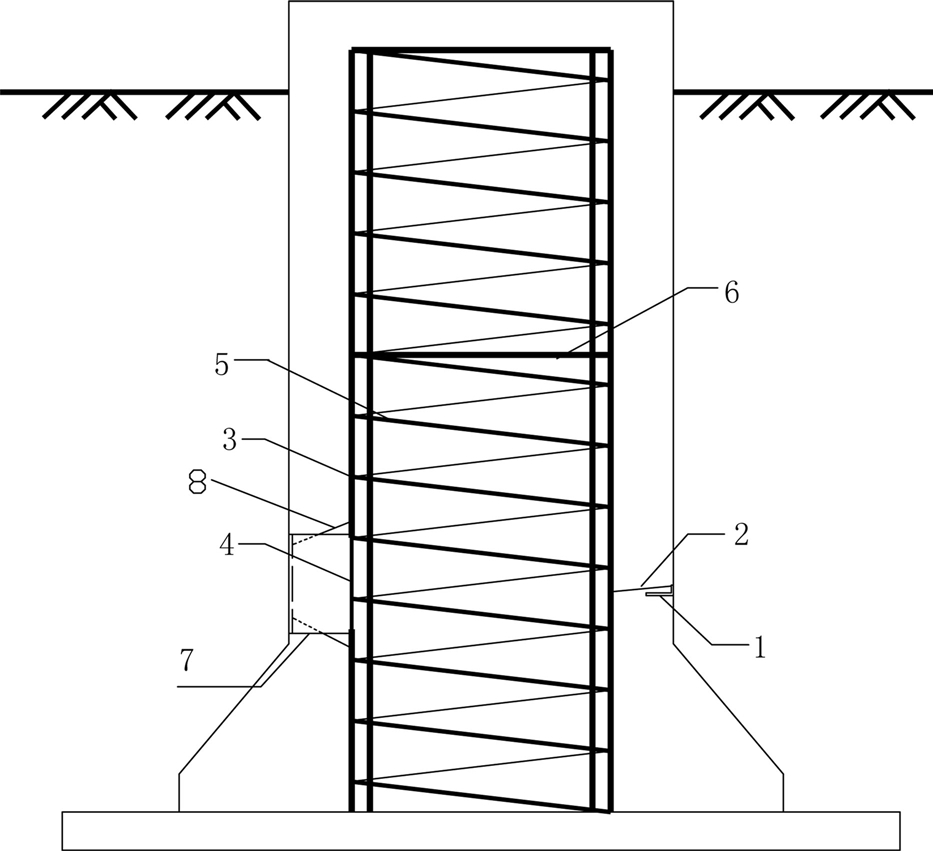

1.一种在完整钢筋混凝土基础结构中预制混凝土裂缝和钢筋腐蚀缺陷的方法，其特征在于该方法包括以下步骤：步骤1：在已绑扎好的钢筋笼上标出腐蚀钢筋的位置，在钢筋笼的纵向钢筋（3）按所需腐蚀的长度进行切断截取；

步骤2：将相应长度的模拟腐蚀缺陷钢筋段（4）两端固定连接于钢筋笼的纵向钢筋（3）上的截断处；

步骤3：将钢筋计贴着模拟腐蚀缺陷钢筋段（4）放置后安装于钢筋笼的纵向钢筋（3）上；

步骤4：将步骤3得到的钢筋笼放置于基坑中，并按设计尺寸固定其位置；

步骤5：制作L型横向裂缝薄片（1）和L型纵向裂缝薄片（7），L型横向裂缝薄片（1）的长边侧（1-1）的中心处开设有测缝计安装孔（1-2）；

步骤6：将L型横向裂缝薄片（1）的短边横向紧贴于需要预制裂缝处的基坑壁上并通过横向连接钢筋（2）与钢筋笼的纵向钢筋（3）固定连接，在测缝计安装孔（1-2）内安装测缝计；

步骤7：将L型纵向裂缝薄片（7）的短边竖向紧贴于需要预制裂缝处的基坑壁上并通过纵向连接钢筋（8）与钢筋笼的纵向钢筋（3）固定连接；

步骤8：在基坑内进行混凝土浇筑形成混凝土基础结构，待混凝土基础结构凝固后即在完整钢筋混凝土基础结构中预制出混凝土裂缝和钢筋腐蚀缺陷。

2.根据权利要求1所述的一种在完整钢筋混凝土基础结构中预制混凝土裂缝和钢筋腐蚀缺陷的方法，其特征在于：L型横向裂缝薄片（1）和L型纵向裂缝薄片（7）均由不锈钢薄片弯制成L型，不锈钢薄片的宽长比为0.4-0.6，不锈钢薄片的厚度为0.2-0.4毫米。

3.根据权利要求1所述的一种在完整钢筋混凝土基础结构中预制混凝土裂缝和钢筋腐蚀缺陷的方法，其特征在于：步骤2中，模拟腐蚀缺陷钢筋段（4）的直径小于被截取的纵向钢筋的直径。

4.根据权利要求1所述的一种在完整钢筋混凝土基础结构中预制混凝土裂缝和钢筋腐蚀缺陷的方法，其特征在于：步骤6中，横向连接钢筋（2）的数量为两根，其一侧分别焊接于L型横向裂缝薄片（1）的两侧，其另一侧向下倾斜连接在钢筋笼相邻两根纵向钢筋（3）上，两根横向连接钢筋（2）形成梯形布置。

5.根据权利要求1所述的一种在完整钢筋混凝土基础结构中预制混凝土裂缝和钢筋腐蚀缺陷的方法，其特征在于：步骤7中，纵向连接钢筋（8）的数量为两根，其一侧分别焊接于L型纵向裂缝薄片（7）的两侧，其另一侧分别倾斜连接在钢筋笼同一根纵向钢筋（3）上，两根纵向连接钢筋（8）形成梯形布置。

6.根据权利要求1所述的一种在完整钢筋混凝土基础结构中预制混凝土裂缝和钢筋腐蚀缺陷的方法，其特征在于：步骤7中，L型纵向裂缝薄片（7）沿模拟腐蚀缺陷钢筋段（4）的方向设置并与模拟腐蚀缺陷钢筋段（4）相配合。
