专利号: 2018109723235
申请人: 周昱行
专利类型:发明专利
专利状态:已下证
专利领域: 屠宰;肉品处理;家禽或鱼的加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

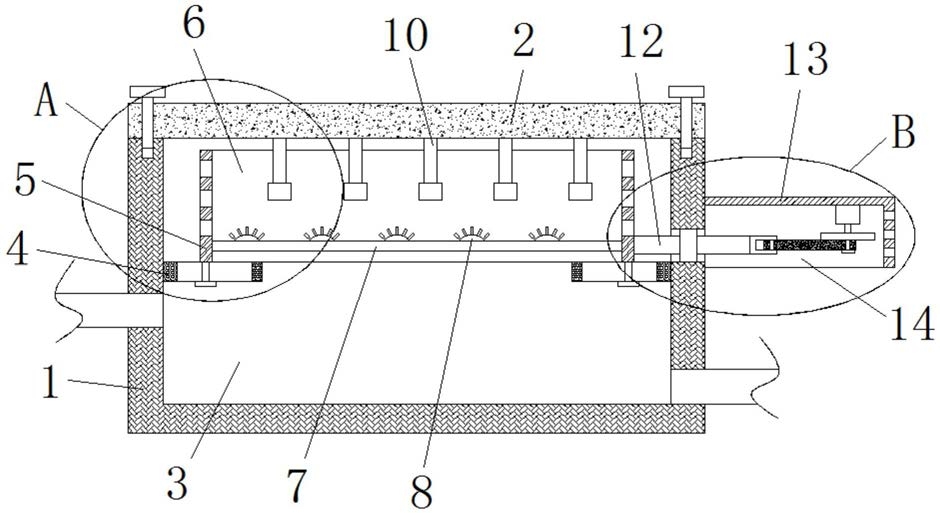

1.一种清洗效果好的贝类清洗装置,该贝类清洗装置包括水箱(1),所述水箱(1)的顶部设有箱盖(2),所述水箱(1)上设有水槽(3):其特征在于:所述水槽(3)的两侧内壁上均固定安装有支撑板(4),且两个支撑板(4)的顶部滑动安装有同一个清洗框(5),所述清洗框(5)的顶部设有矩形孔(6),所述矩形孔(6)的侧壁上固定安装有承载网(7),所述承载网(7)的顶部固定安装有多个半球形板(8),所述半球形板(8)的外侧固定安装有多个橡胶条(9),所述箱盖(2)的底部固定安装有多个橡胶柱(10),多个橡胶柱(10)与多个半球形板(8)交错设置,且多个橡胶柱(10)的底端均延伸至矩形孔(6)内;

所述水箱(1)的一侧固定安装有防尘罩(13),所述清洗框(5)靠近防尘罩(13)的一侧固定安装有滑杆(12),所述防尘罩(13)靠近水箱(1)的一侧开设有底部设置为开口的安装槽(14),所述滑杆(12)远离清洗框(5)的一端延伸至安装槽(14)内并固定安装有U型座(15),所述U型座(15)的内侧固定安装有第一转轴(18),所述安装槽(14)的顶部内壁上固定安装有驱动电机(16),所述驱动电机(16)的输出轴上固定安装有转盘(17),所述转盘(17)位于滑杆(12)远离清洗框(5)的一侧,所述转盘(17)的底部一侧固定安装有第二转轴(19),所述第二转轴(19)和第一转轴(18)的外侧滑动套装有同一个牵引杆(20)。

2.根据权利要求1所述的清洗效果好的贝类清洗装置,其特征在于:所述水箱(1)的顶部两侧均开设有螺纹槽(24),箱盖(2)的顶部两侧均开设有螺纹孔,螺纹孔和对应的螺纹槽(24)内螺纹安装有同一个螺栓(23)。

3.根据权利要求1所述的清洗效果好的贝类清洗装置,其特征在于:所述橡胶柱(10)的底端固定安装有毛刷(11),毛刷(11)位于橡胶条(9)的上方。

4.根据权利要求1所述的清洗效果好的贝类清洗装置,其特征在于:所述支撑板(4)的顶部开设有限位孔(25),清洗框(5)的底部两侧均固定安装有限位杆(26),限位杆(26)滑动安装在对应的限位孔(25)内。

5.根据权利要求4所述的清洗效果好的贝类清洗装置,其特征在于:所述限位杆(26)的底端固定安装有第一挡板,第一挡板的顶部与对应的支撑板(4)的底部滑动连接。

6.根据权利要求1所述的清洗效果好的贝类清洗装置,其特征在于:所述水槽(3)的一侧内壁上开设有安装孔,安装孔的内壁上固定安装有密封圈(22),密封圈(22)的内侧与滑杆(12)的外侧滑动密封连接。

7.根据权利要求1所述的清洗效果好的贝类清洗装置,其特征在于:所述矩形孔(6)的两侧内壁上均开设有多个进水孔,所述安装槽(14)的侧壁上开设有多个散热孔。

8.根据权利要求1所述的清洗效果好的贝类清洗装置,其特征在于:所述水槽(3)的两侧内壁上分别连接有进水管和出水管,进水管和出水管均位于支撑板(4)的下方。

9.根据权利要求1所述的清洗效果好的贝类清洗装置,其特征在于:所述第二转轴(19)的底端固定安装有第二挡板(21),第二挡板(21)的顶部与转盘(17)的底部滑动接触。
