1.一种电缆整体绝缘受潮故障模拟与测试方法，其特征在于，包括以下的模拟及测试步骤：步骤1：电缆整体绝缘受潮故障模拟器的组装；

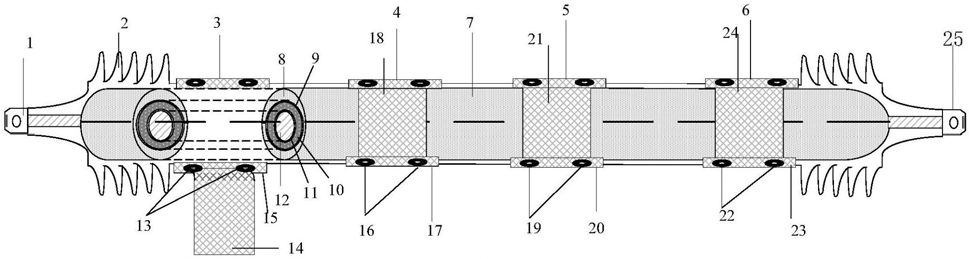

1.1 该受潮故障模拟器，包括故障模拟电缆(7)，所述故障模拟电缆(7)包括由内到外呈同心圆结构的第一金属层(12)、第一半导电层(11)、乙丙橡胶绝缘层(10)、第二半导电层(9)、绝缘屏蔽层(8)，分别对应电缆的缆芯层、内半导电层、绝缘层、外半导电层和绝缘屏蔽层；

1.2 该受潮故障模拟器还包括设置在所述故障模拟电缆(7)的一端的1号环形可调紧固器件(3)，所述1号环形可调紧固器件(3)包括1号紧固绝缘带(14)、1号U型加宽紧固组件(15)和1号双紧固螺栓(13)，1号紧固绝缘带(14)缠绕所述故障模拟电缆(7)后，使用1号U型加宽紧固组件(15)配合1号双紧固螺栓(13)进行紧密挤压和固定；

1.3 该受潮故障模拟器还包括设置在所述故障模拟电缆(7)的另一端的4号环形可调紧固器件(6)，所述4号环形可调紧固器件(6)与1号环形可调紧固器件(3)结构相同；所述故障模拟电缆(7)和环形可调紧固器件采用冷缩式伞裙(2)封装后，两端分别采用左侧紧固胶塞(1)和右侧紧固胶塞(25)紧固；

步骤2：故障模拟器的模拟受潮处理；

2.1 准备全新故障模拟电缆(7)，将其乙丙橡胶绝缘层(10)放入40℃恒温干燥箱内12小时，模拟未受潮状态，得到电缆绝缘层未受潮的模拟器；

2.2 准备全新故障模拟电缆(7)，将其乙丙橡胶绝缘层(10)浸泡入水箱中12小时，模拟轻度受潮状态，得到电缆绝缘层轻度受潮的模拟器；

2.3 准备全新故障模拟电缆(7)，将其乙丙橡胶绝缘层(10)浸泡入水箱中24小时，模拟中度受潮状态，得到电缆绝缘层中度受潮的模拟器；

2.4 准备全新故障模拟电缆(7)，将其乙丙橡胶绝缘层(10)浸泡入水箱中48小时，模拟重度受潮状态，得到电缆绝缘层重度受潮的模拟器；

步骤3：电缆整体绝缘受潮故障模拟器的测试；

针对步骤2得到的不同受潮程度的故障模拟器，依照步骤1分别进行组装，获得不同故障的电缆整体受潮故障模拟器，对该故障模拟器进行测试，包括以下步骤：

3.1：选用未受潮状态的电缆故障模拟器为参考电缆，在0.01Hz～1000Hz频段内，选取

16个频率测试点，第i个测试点的频率记为fi，依次为f1＝0.01Hz，f2＝0.02Hz，f3＝0.05Hz，f4＝0.1Hz，f5＝0.2Hz，f6＝0.5Hz，f7＝1Hz，f8＝2Hz，f9＝5Hz，f10＝10Hz，f11＝20Hz f12＝

50Hz，f13＝100Hz，f14＝200Hz，f15＝500Hz，f16＝1000Hz，进行其复介电常数的测试，并取复介电常数的虚部作为参考频率响应参数值，记为 得到的16组 数据，称作参考频率响应参数序列，i为整数，i∈[1,16]；

3.2：取待测评的电缆故障模拟器为待测电缆，在0.01Hz～1000Hz频段内，选取16个频点，第i个测试点的频率记为fi，依次为f1＝0.01Hz，f2＝0.02Hz，f3＝0.05Hz，f4＝0.1Hz，f5＝0.2Hz，f6＝0.5Hz，f7＝1Hz，f8＝2Hz，f9＝5Hz，f10＝10Hz，f11＝20Hz f12＝50Hz，f13＝

100Hz，f14＝200Hz，f15＝500Hz，f16＝1000Hz，进行其复介电常数的测试，并取复介电常数的虚部作为待测频率响应参数值，记为 得到的16组 数据，称作待测频率响应参数序列，i为整数，i∈[1,16]；

3.3：电缆标准偏差因子计算，包括：

3.3.1 利用牛顿插值方法对测试得到的参考频率响应参数序列进行拟合，获得对应的频谱数学模型Y0(f)如下：Y0(f)＝ε1+ε2(f-f1)+ε3(f-f1)(f-f2)+ε4(f-f1)(f-f2)(f-f3)+…·+εn(f-f1)(f-f2)(f-f3)…·(f-fn-1)式中，f1,f2,…·fn为测试点的频率值， 是频谱数学模型Y0(f)的第一个系数， 是第1个频率测试点的参考频率响应参数值，

ε2、ε3、ε4、…、εn分别表示频谱数学模型Y0(f)的第2、3、…、n个系数，n的范围满足：n∈[2,16]，其中，…

y0[f1,f2,…·fn-1,fn]表示 的差分相关系数；

3.3.2：利用牛顿插值方法对测试得到的待测频率响应参数序列进行拟合，获得对应的频谱数学模型YX(f)如下：YX(f)＝β1+β2(f-f1)+β3(f-f1)(f-f2)+β4(f-f1)(f-f2)(f-f3)+…·+βn(f-f1)(f-f2)…·(f-fn-1)式中，f1,f2,…·fn-1,fn为测试点的频率值， 为频谱数学模型YX(f)的第一个系数， 是第1个频率测试点的待测频率响应参数值，β2、β3、β4、…、βn分别表示频谱数学模型YX(f)的第2、3、4、…、n个系数，n的范围满足：n∈[2,16]，其中，…yX[f1,f2,…·fn-1,fn]表示 的差分相关系数；

3.3.3；计算拟合频谱曲线数学模型的积分差 如下，

将0.01Hz～1000Hz范围内的拟合频谱曲线根据步骤3.1、3.2的16个频率测试点划分为

15个计算区段，每个区间以该区间的左端频率标号fi的下标号i作为区间标号，对于每个区间段内的Y0(f)和YX(f)进行积分差求解，各区段频谱曲线模型的积分差 为：式中，i为整数，i的范围满足：i∈[1,15]，fi为步骤3.1和3.2中第i个测试点的频率值；

3.3.4：计算故障频谱曲线区间占比影响系数hi，如下：

式中，i为整数，i的范围满足：i∈[1,15]； 为所述拟合频谱曲线数学模型积分差的平均值，σ是拟合频谱曲线数学模型积分差 的标准差， 的计算在3.3.3中已给出， 和σ的表达式如下：

3.3.5：计算电缆标准偏差因子λ：

若λ≤0.5则电缆为正常状态，否则电缆存在故障，继续分析判定3.4；

3.4：定义YX(f)中，相邻两区间段积分面积差 为

式中，i为整数，i的范围满足：i∈[1,14]，fi为第i个测试点的频率值；

计算故障模拟电缆受潮损耗系数ξ，如下：

根据ξ的取值范围，判断待测电缆为轻度绝缘受潮、中度绝缘受潮或是重度绝缘受潮。
