专利号: 2018109507147
申请人: 义乌飞思科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类目不包含的电技术
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

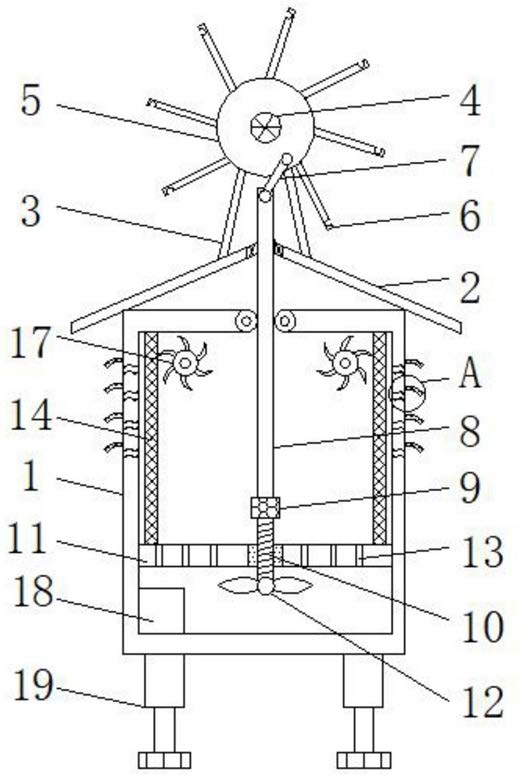

1.一种具有高效散热通风效果的防水户外通信柜的工作方法,所述具有高效散热通风效果的防水户外通信柜包括柜体,所述柜体顶部安装有顶盖,所述顶盖顶部通过支架安装有发电机,所述发电机前端安装有转盘,所述转盘圆周外壁均匀安装有旋转叶片,所述转盘前端面铰接有传动杆,所述传动杆另一端与运动杆顶部铰接,所述运动杆底部延伸至柜体内腔并通过轴承与螺杆顶部连接,所述柜体内腔安装有支撑板,所述螺杆底部延伸至支撑板下方并安装有散热风扇,所述支撑板外壁均匀开设有微孔,所述支撑板左右两侧顶部均安装有干燥散热板,且干燥散热板顶部与柜体顶部内壁连接,所述柜体左右两侧外壁均开设有散热孔,且所述柜体外壁上设置有与散热孔相匹配的挡雨板,所述柜体左右两侧内腔顶部对称设置有两组扰流风扇,且两组扰流风扇位于两组干燥散热板内侧,其特征在于:所述柜体内腔底部左侧安装有蓄电池,所述柜体底部两侧安装有电动伸缩杆,所述蓄电池分别与电动伸缩杆和发电机电性连接;所述干燥散热板包括折型板体,所述折型板体上均匀开设有安装孔,所述安装孔内卡接有干燥盒,所述干燥盒外壁均匀设置有通气微孔,且干燥盒内设置有颗粒状的硅胶干燥剂;所述散热孔截面呈S型,散热孔孔径为二厘米,且S型的散热孔外端开口向下;所述旋转叶片为弧形铝合金旋转叶片,且旋转叶片远离转盘的一端开设有碗型凹槽;所述扰流风扇是由扰流轴承和安装在扰流轴承外壁的扰流叶片组成,且扰流轴承通过支撑板与柜体内壁连接,其中,当遇到大风天气时,风力推动转盘上的旋转叶片转动,进而带动发电机工作,当遇到暴风雨天气时,雨水对旋转叶片上的碗型凹槽进行冲击,促使转盘能够快速旋转,发电机工作产生的电存储在蓄电池中,实现了自然能转化为电能的功能,旋转的转盘通过传动杆的传动下带动运动杆做上下往复运动,支撑板上开设有与螺杆相匹配的螺纹孔,在轴承的支撑下,上下运动的运动杆带动螺杆上下旋转运动,进而带动散热风扇转动产生风速,提高柜体内腔的空气流动,散热风扇工作产生的风经微孔流动到柜体内腔顶部,扰流风扇受风力影响而转动,使柜体内的气流改变运动轨迹,进一步提高柜体内的空气流动性,最后柜体内的空气经干燥散热板干燥后再经散热孔流出,便于快速散出柜体内元器件工作产生的热量,干燥盒内的颗粒状硅胶干燥剂能够有效吸收柜体内腔中的水分,提高柜体内气体的干燥性,有效避免了柜体内元器件受潮导 致的短路或损坏情况,S型的散热孔与挡雨板相配合,有效避免了外界水滴进入柜体内,当柜体附近水位较高时,通过启动电动伸缩杆伸长使柜体升高。

2.根据权利要求1所述的工作方法,其特征在于:所述柜体与运动杆连接处设置有导向滑轮,且所述运动杆外壁设置有与导向滑轮相匹配的导向滑轮槽。
