专利号: 2018109502073
申请人: 廖小丽
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

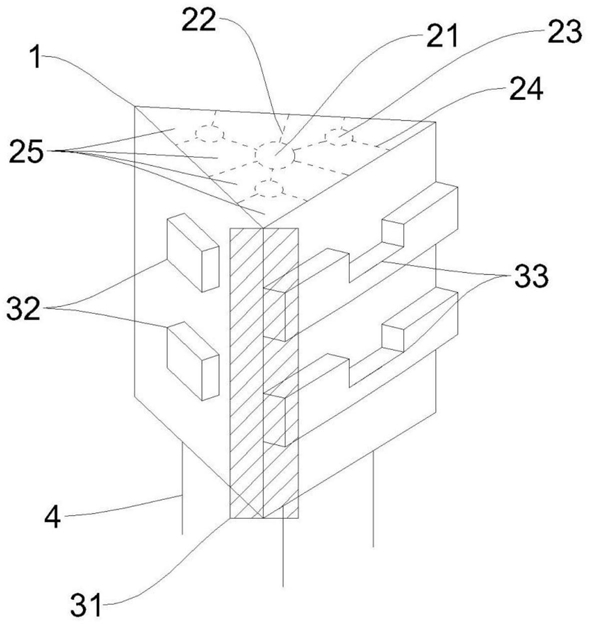

1.水利工程用防汛墙,其特征在于,该防汛墙由多个防汛箱在竖直平面内成行和/或成列排布,每个防汛箱包括:防汛箱本体,其为轴向竖直设置的三棱柱结构,所述防汛箱本体的底部封闭、内部中空、顶部敞开;

稳固撑机构,其设置在所述防汛箱本体内部,所述稳固撑机构包括一个第一稳固撑和三个第二稳固撑,所述第一稳固撑包括轴向竖直设置在所述防汛箱本体内部中央处的第一柱体和间隔设置在所述第一柱体周围的三个第一撑片,三个第一撑片均竖直设置、且分别与所述防汛箱本体的三个内侧壁固接,相邻两个所述第一撑片之间设置一个第二稳固撑,每个第二稳固撑包括轴向竖直设置在所述防汛箱本体内部的第二柱体和间隔设置在所述第二柱体周围的三个第二撑片,三个第二撑片均竖直设置,其中一个第二撑片与所述第一柱体的外壁固接、剩余两个第二撑片分别与所述防汛箱本体的相邻两个内侧壁固接,其中,所述第一柱体和所述第二柱体的顶部均轴向设置有盲孔,所述第一柱体、所述第二柱体、三个第一撑片以及三个第二撑片将所述防汛箱本体内部分隔成九个容纳空间;

卡固机构,其包括一块卡板、一对卡固轨道、一对卡固块,一块卡板竖直固设在所述防汛箱本体的其中一个侧棱上,并关于该侧棱对称,一对卡固轨道和一对卡固块位于所述卡板的两侧,且分别设置在所述防汛箱本体的外侧壁上,一对卡固轨道由上至下间隔设置,一对卡固轨道均为立方体实心块,其长度方向垂直于所述防汛箱本体的侧棱,一对卡固轨道上均开设开口朝上的卡固槽,一对卡固块由上至下间隔设置;

四个抓地锥,每个抓地锥均包括一体成型的圆柱体上部分和圆锥体下部分;

多个沙袋,多个沙袋分别填充在九个容纳空间内;

其中,与地面接触的防汛箱的四个抓地锥均插入地面内,成行排布时,一个防汛箱的一对卡固块卡设在与之相邻的防汛箱的一对卡固槽内;成列排布时,位于上方的防汛箱的四个抓地锥分别插入位于下方的防汛箱的第一柱体和三个第二柱体的盲孔内。

2.如权利要求1所述的水利工程用防汛墙,其特征在于,所述防汛箱还包括:

缓冲机构,其包括一对围板、一块缓冲板、多个第一弹簧、多个缓冲件,一对围板竖直设置在所述防汛箱本体与所述卡板相对的外侧壁上,一对围板垂直于该外侧壁间隔设置,一块缓冲板平行于该外侧壁设置,所述缓冲板的两端朝向该外侧壁均设有容纳槽,所述容纳槽包括垂直于所述缓冲板且并排设置的两块平行的板体,一块围板插入一个容纳槽内,多个第一弹簧间隔设置在所述容纳槽内,且每个第一弹簧的一端固接在所述围板上、另一端固接在所述缓冲板上,多个缓冲件间隔设置在该外侧壁与所述缓冲板之间,每个缓冲件包括交叉且铰接设置的第一杆体和第二杆体,所述第一杆体的一端与该外侧壁铰接、另一端固设在所述缓冲板上;所述第二杆体的一端固设在该外侧壁上、另一端通过第二弹簧固设在所述缓冲板上。

3.如权利要求2所述的水利工程用防汛墙,其特征在于,一对围板的高度与所述防汛箱本体的高度相同。

4.如权利要求2所述的水利工程用防汛墙,其特征在于,所述缓冲板上贴附设置波浪板。

5.如权利要求1所述的水利工程用防汛墙,其特征在于,所述防汛箱本体为底面是等腰直角三角形的三棱柱结构。

6.如权利要求2所述的水利工程用防汛墙,其特征在于,所述围板与其距离最近的所述防汛箱本体的侧棱的间距大于或等于所述卡板沿水平方向的宽度的一半。

7.如权利要求1所述的水利工程用防汛墙,其特征在于,所述盲孔的直径为15cm,深度为50cm。
