1.一种Te纳米线/PEDOT:PSS复合薄膜的制备方法，其特征在于，包括：步骤1：采用高温水热法在碱性环境下制备碲(Te)纳米线分散液；

步骤2：将不同体积浓度的PEDOT:PSS水溶液添加到Te纳米线分散液中；

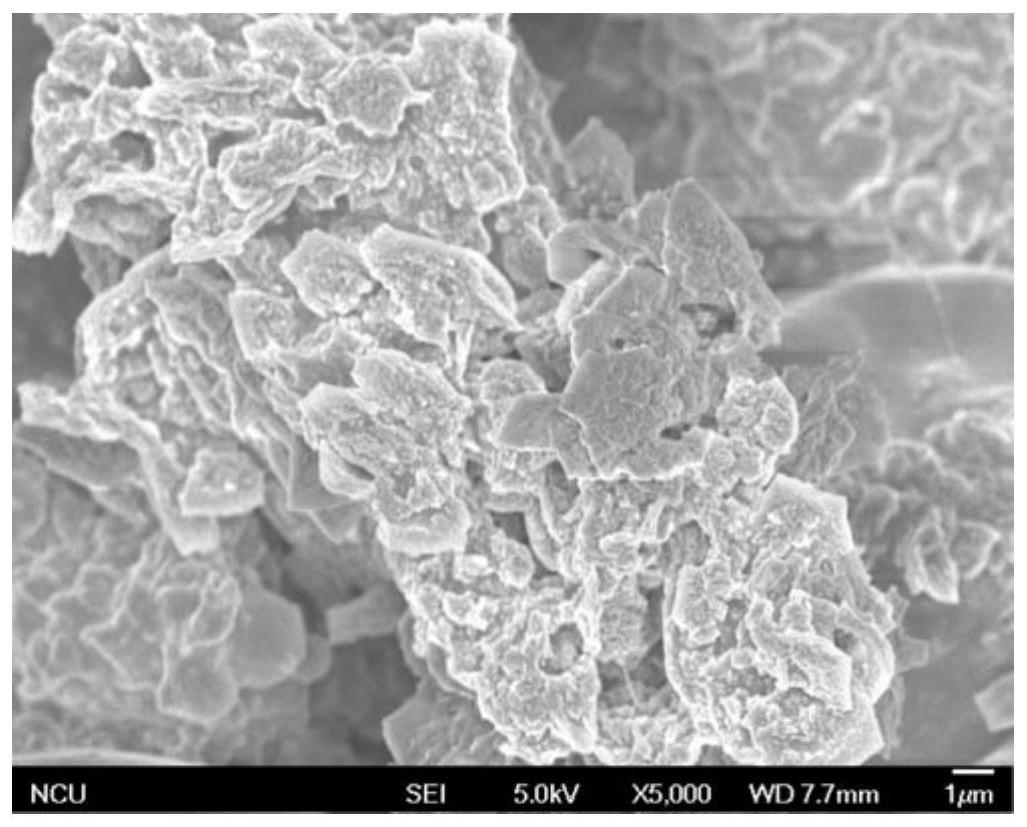

步骤3：将步骤2所得溶液冷冻干燥即得凝胶复合薄膜。

2.根据权利要求1所述的Te纳米线/PEDOT:PSS复合薄膜的制备方法，其特征在于，所述步骤1中，Te纳米线分散液的制备方法包括：步骤11：将亚碲酸钠及表面活性剂混合，完全溶于水溶液中；

步骤12：向上述水溶液中加入碱及还原剂，搅拌均匀得到混合溶液；

步骤13：向上述混合溶液置入高温反应釜中，反应一段时间，冷却至室温；

步骤14：向步骤13制备的反应液中加入有机溶剂，搅拌均匀，离心后，即得Te纳米线分散液。

3.根据权利要求2所述的Te纳米线/PEDOT:PSS复合薄膜的制备方法，其特征在于，所述步骤11中，表面活性剂为聚乙烯吡咯烷酮；亚碲酸钠及表面活性剂的浓度比为1:5-6。

4.根据权利要求2所述的Te纳米线/PEDOT:PSS复合薄膜的制备方法，其特征在于，所述步骤12中，碱为氨水，还原剂为水合肼，碱与水溶液的体积比为1:15-20；还原剂与水溶液的体积比为1:25-30。

5.根据权利要求2所述的Te纳米线/PEDOT:PSS复合薄膜的制备方法，其特征在于，所述步骤13中，高温为120℃-200℃，反应时间为3-24h。

6.根据权利要求2所述的Te纳米线/PEDOT:PSS复合薄膜的制备方法，其特征在于，所述步骤14中，有机溶剂为丙酮，Te纳米线分散液的质量浓度为1.5-10mg/ml。

7.根据权利要求1-6任一所述的Te纳米线/PEDOT:PSS复合薄膜的制备方法，其特征在于，所述Te纳米线的直径为30-50nm。

8.根据权利要求1所述的Te纳米线/PEDOT:PSS复合薄膜的制备方法，其特征在于，所述步骤2中，PEDOT:PSS水溶液的体积浓度为5％-50％。

9.根据权利要求1所述的Te纳米线/PEDOT:PSS复合薄膜的制备方法，其特征在于，所述步骤3中，冷冻干燥的条件为液氮冷冻5min后置于真空冷冻干燥机干燥。

10.根据权利要求1所述的Te纳米线/PEDOT:PSS复合薄膜的制备方法，其特征在于，所述干燥时间为24-48小时。
