1.一种硅酸铜中空微球的制备方法，其特征在于，包括以下步骤：（1）制备多级孔水合硅酸铜中空微球：以可溶性铜盐、硅酸盐为铜源、硅源，以铵盐为矿化剂，在碱性条件下，进行水热反应，得到多级孔水合硅酸铜中空微球；

（2）制备多级孔氧化铜/二氧化硅复合中空微球：将多级孔水合硅酸铜中空微球焙烧，得到多级孔氧化铜/二氧化硅复合中空微球；

所述步骤（1）的工艺条件如下：

S1 将可溶性铜盐与铵盐称量后，加入去离子水混合搅拌均匀，得到浅绿色溶液A；

S2 向浅绿色溶液A中加入碱液，搅拌均匀，得深蓝色溶液B；

S3 将硅酸盐滴加到溶液B，搅拌均匀，得悬浮液C；

S4 将悬浮液C置于水热反应釜内，程序升温进行水热反应，然后冷却至室温，得水热产物；

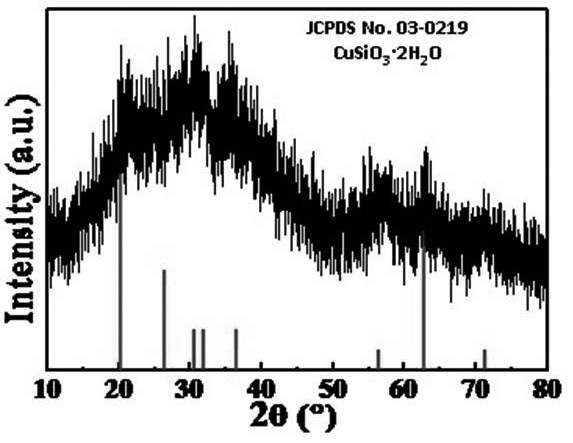

S5 将水热产物依次经洗涤、干燥处理，制得多级孔水合硅酸铜中空微球。

2.根据权利要求1所述的制备方法，其特征在于，所述S1中可溶性铜盐与铵盐摩尔比为

2+ +

Cu :NH4=0.75:(5～10)。

3.根据权利要求1所述的制备方法，其特征在于，所述S2中碱液加入量为1‑5 mL。

4.根据权利要求1所述的制备方法，其特征在于，所述S3中可溶性硅酸盐，在悬浮液C中‑3 ‑3

的浓度为9.8×10 ～19.6×10  mol/L。

5.根据权利要求1所述的制备方法，其特征在于，所述的S4中的程序升温，升温速率为5～10 ºC/min；所述的水热反应，为90～180 ºC反应6.0～24.0 h。

6.根据权利要求1所述的制备方法，其特征在于，所述S5中的干燥，为60～100 ºC干燥

6.0～24.0 h。

7.根据权利要求1所述的制备方法，其特征在于，所述步骤（2）的工艺条件如下：将步骤（1）中制备的多级孔水合硅酸铜中空微球焙烧即得，所述的焙烧工艺为：升温速率为1～10 ºC/min，焙烧温度为600～850 ºC，焙烧时间为1.0～6.0 h。

8.一种权利要求1所述的方法制备的多级孔水合硅酸铜中空微球。

9.一种权利要求1或7所述的方法制备的多级孔氧化铜/二氧化硅复合中空微球。
