专利号: 2018109206402
申请人: 厉鼎
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-05-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

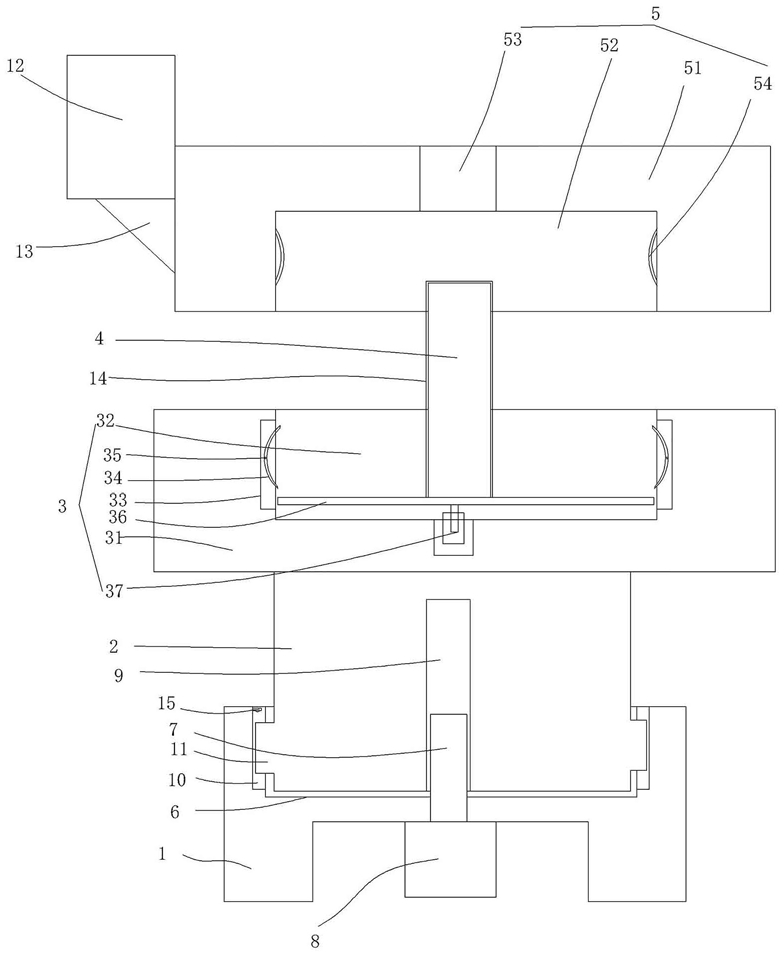

1.一种柜体密封结构组装设备,包括底座,设置在所述底座上的支撑架,在所述支撑架的顶面固定有承载结构,在所述承载结构的顶面中心固定有导向柱杆,在所述承载结构的上部还设置压装结构,其特征在于:所述承载结构包括承载座,在所述承载座的顶面设置有底部安装法兰定位腔,所述导向柱杆处于所述底部安装法兰定位腔的顶面中心位置,在所述底部安装法兰定位腔的内壁均匀设置有至少两个竖向卡槽,在所述竖向卡槽内设置有弧形翘杆且所述弧形翘杆的中部通过销轴连接在所述竖向卡槽内且弧形翘杆的两端伸出竖向卡槽,当底部安装法兰卡入并套上套筒时,弧形翘杆的顶端抵压在处于套筒表面的密封圈表面实现密封圈定位,在所述底部安装法兰定位腔的底壁上设置有升降承载底板,在所述升降承载底板与所述底部安装法兰定位腔的底壁之间固定有举升气缸;在所述压装结构包括压装座,设置在所述压装座底面的顶端安装法兰定位腔,在所述压装座的中心设置有导向通孔,所述导向柱杆处于所述导向通孔内且所述导向通孔处于顶端安装法兰定位腔的中心,在所述顶端安装法兰定位腔的内壁上均匀设置有至少三个弧形抵压弹片,顶端安装法兰抵压定位在所述顶端安装法兰定位腔内;在所述底座的顶面设置有调节凹腔,所述支撑架的底端处于所述调节凹腔内,在所述调节凹腔内设置有竖向传动丝杆,在所述底座的底部固定有与所述竖向传动丝杆相连接的驱动电机,所述支撑架内设置有底面开口的内螺纹孔,所述支撑架与所述竖向传动丝杆螺纹连接。

2.据权利要求1所述的柜体密封结构组装设备,其特征在于:在所述调节凹腔的内壁上设置有导向竖槽,所述支撑架的侧部固定有与所述导向竖槽相配合的导向滑块。

3.根据权利要求2所述的柜体密封结构组装设备,其特征在于:在所述顶端安装法兰定位腔的侧壁顶端固定有与外部压接驱动结构相连接的连接座,在所述连接座上均匀固定有加强支筋。

4.根据权利要求3所述的柜体密封结构组装设备,其特征在于:在所述导向柱杆的表面包裹有橡胶层,所述橡胶层的直径与套筒的内圆直径相同。

5.根据权利要求4所述的柜体密封结构组装设备,其特征在于:导向竖槽的顶部和底部设置有行程开关。
