专利号: 2018109200586
申请人: 泗县飞虹体育文化发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2024-04-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

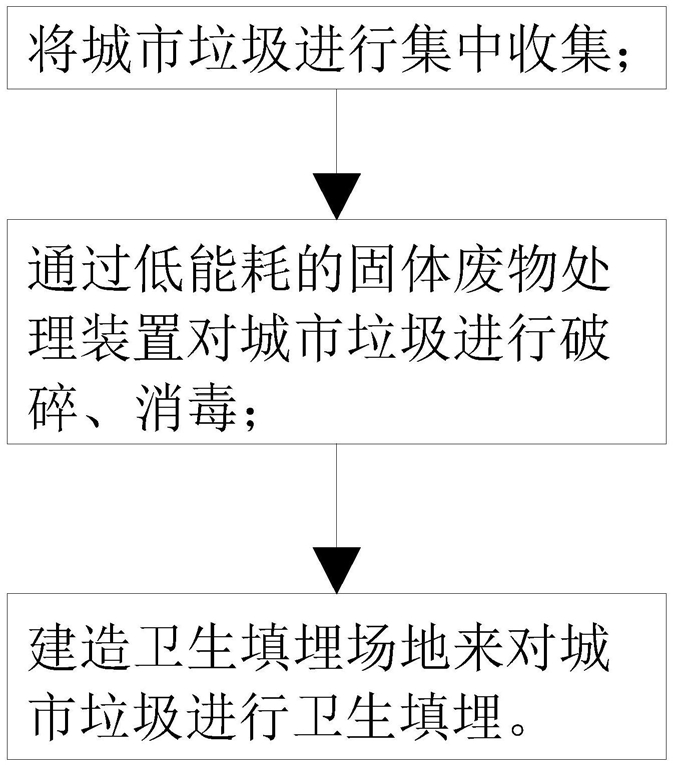

1.一种城市垃圾处理方法,其特征在于:该方法包括如下步骤:

步骤一:将城市垃圾进行集中收集;

步骤二:步骤一中垃圾收集后,通过低能耗的固体废物处理装置对城市垃圾进行破碎、消毒;

步骤三:步骤二中消毒后,建造卫生填埋场地来对城市垃圾进行卫生填埋;

其中,步骤二中所述的低能耗的固体废物处理装置包括箱体(1)、电机(2)、连接轴(3)、粉碎杆(4)、隔板(5)、一号滑道(6)、高温消毒模块(7)、二号滑道(8)、一号过滤网(9)与挤压模块(10);所述箱体(1)上设有进料口(11)与出料口(12);所述进料口(11)位于箱体(1)的顶部,进料口(11)用于向箱体(1)内输入固体废物;所述出料口(12)位于箱体(1)下方,出料口(12)用于将处理后的固体废物排出箱体(1);所述电机(2)固定在箱体(1)的左上方;所述连接轴(3)位于箱体(1)内,连接轴(3)与电机(2)的输出轴相连接;所述粉碎杆(4)均匀安装在连接轴(3)上,粉碎杆(4)用于粉碎进入箱体(1)内的固体废物;所述隔板(5)安装在箱体(1)内,隔板(5)位于粉碎杆(4)下方,隔板(5)为弹性材质,隔板(5)为漏斗形,隔板(5)用于防止固体废物飞溅;所述隔板(5)中间设有二号过滤网(51),二号过滤网(51)用于对固体废物进行初步的筛分;所述一号滑道(6)固定在箱体(1)内部,一号滑道(6)位于二号过滤网(51)下方,一号滑道(6)用于输送粉碎后的固体废物;所述高温消毒模块(7)位于一号滑道(6)下方,高温消毒模块(7)与一号滑道(6)底部相接触,高温消毒模块(7)用于对一号滑道(6)上的固体废物进行消毒;所述二号滑道(8)位于箱体(1)内,二号滑道(8)位于一号滑道(6)下方,二号滑道(8)用于输送固体废物;所述一号过滤网(9)位于箱体(1)内,一号过滤网(9)安装在二号滑道(8)下方,一号过滤网(9)与二号滑道(8)相连,一号过滤网(9)用于过滤二号滑道(8)上落下的固体废物;所述挤压模块(10)位于一号过滤网(9)与高温消毒模块(7)之间,挤压模块(10)用于将一号过滤网(9)上的固体废物挤压排出一号过滤网(9)。

2.根据权利要求1所述的一种城市垃圾处理方法,其特征在于:所述隔板(5)上设置有环形气囊(52),气囊(52)受挤压后可自动恢复,气囊(52)上设有与箱体(1)外部连通的一号单向进气阀;所述箱体(1)内还设有固定板(13)、一号储气室(14)与一号导气管(15);所述固定板(13)位于箱体(1)内,固定板(13)上表面与高温消毒模块(7)底面相连接;所述一号储气室(14)安装在固定板(13)下方,一号储气室(14)上设有二号单向进气阀,一号储气室(14)用于储存气体;所述一号导气管(15)一端与气囊(52)相连通,一号导气管(15)另一端与一号储气室(14)的单向进气阀相连接,一号导气管(15)用于将气囊(52)中的气体导入一号储气室(14)中。

3.根据权利要求1所述的一种城市垃圾处理方法,其特征在于:所述挤压模块(10)包括一号气缸(101)与挤压板(102);所述一号气缸(101)安装在一号储气室(14)底部,一号气缸(101)底部与一号储气室(14)相连通;所述一号气缸(101)的缸体与活塞杆接触部位为非密封状态,一号气缸(101)内部设有弹簧,弹簧套在活塞杆上,弹簧位于活塞下方,弹簧用于带动活塞杆复位;所述挤压板(102)安装在一号气缸(101)活塞杆上,挤压板(102)用于将固体废物挤压出一号过滤网(9);所述一号气缸(101)上还设有一号单向出气阀,一号单向出气阀位于一号气缸(101)的右下方,一号单向出气阀用于排出一号气缸(101)中的气体;所述箱体(1)内还设有二号储气室(16),二号储气室(16)安装在一号储气室(14)下方,二号储气室(16)将一号气缸(101)包裹,二号储气室(16)上设有二号单向出气阀,二号储气室(16)用于存储一号气缸(101)中排出的气体。

4.根据权利要求1所述的一种城市垃圾处理方法,其特征在于:所述连接轴(3)内部设有通道;所述粉碎杆(4)内部空心,粉碎杆(4)表面设有通孔;所述箱体(1)内还设有二号导气管(17),二号导气管(17)一端与二号单向出气阀相连,二号导气管(17)另一端与连接轴(3)相连,二号导气管(17)用于将二号储气室(16)中的气体传导对粉碎杆(4)进行清理。

5.根据权利要求1所述的一种城市垃圾处理方法,其特征在于:所述一号过滤网(9)底部均匀设置有若干凹槽;所述一号过滤网(9)上还设有切刀(91),切刀(91)数量与凹槽数量相同,切刀(91)通过弹簧安装在凹槽内,切刀(91)用于切割大块的固体废物。

6.根据权利要求3所述的一种城市垃圾处理方法,其特征在于:所述挤压板(102)上还设有清理钉(103),清理钉(103)安装在挤压板(102)的下表面,清理钉(103)用于清理一号过滤网(9)中的固体废物。

7.根据权利要求1所述的一种城市垃圾处理方法,其特征在于:所述隔板(5)底部设有二号气缸(53),二号气缸(53)数量若干,二号气缸(53)周向均匀的布置在箱体(1)内壁上,二号气缸(53)下端与箱体(1)内壁铰接,二号气缸(53)活塞杆与隔板(5)铰接,二号气缸(53)的缸体通过弹簧连接在箱体(1)内壁上,二号气缸(53)用于调节隔板(5)的倾角,二号气缸(53)同时用于带动隔板(5)抖动。
