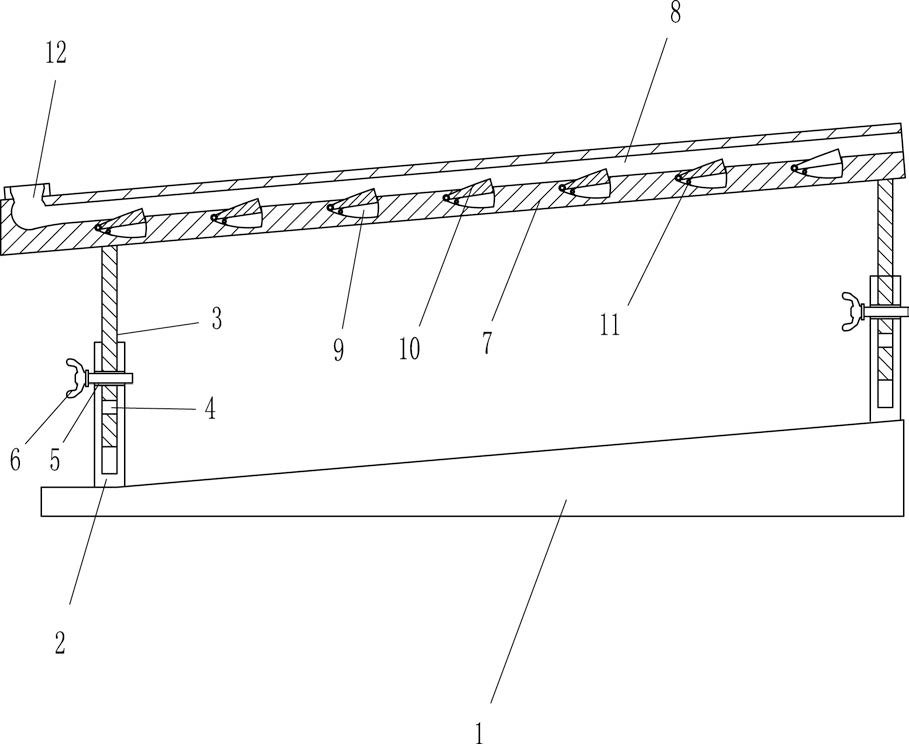

1.一种骨科患者助行训练设备，其特征在于，包括有斜板（1）、固定套管（2）、升降杆（3）、紧固螺栓（6）、护栏（7）、楔形块（10）、扭力弹簧（11）、滑杆（13）、橡胶把手（14）、圆盘（15）、弧形架（16）、握杆（17）和支撑杆（18），斜板（1）顶部左右两端的前侧和后侧均设有固定套管（2），固定套管（2）内设有升降杆（3），升降杆（3）下部均匀开有螺纹孔（4），固定套管（2）上部开有圆孔（5），螺纹孔（4）内以螺纹连接的方式连接有紧固螺栓（6），紧固螺栓（6）穿过圆孔（5），前侧的两个升降杆（3）顶端之间和后侧两个升降杆（3）顶端之间分别连接有护栏（7），护栏（7）顶部开有一字槽（8），护栏（7）左部开有凹槽（12），凹槽（12）与一字槽（8）连通，前侧护栏（7）的前侧和后侧护栏（7）的后侧都均匀间隔开有弧形槽（9），弧形槽（9）左侧壁铰接连接有楔形块（10），楔形块（10）底部与弧形槽（9）底部之间连接有扭力弹簧（11），护栏（7）上方设有滑杆（13），滑杆（13）前侧和后侧对称设有橡胶把手（14），前侧橡胶把手（14）的后侧和后侧橡胶把手（14）的前侧均安装有圆盘（15），前侧圆盘（15）的后侧和后侧圆盘（15）的前侧均设有弧形架（16），滑杆（13）底部前后对称连接有支撑杆（18），支撑杆（18）的左侧上部安装有握杆（17）；还包括有滑套（19）、滑动套（20）、安装架（21）、滑动轮（22）和连接架（23），支撑杆（18）中部和下部均设有滑套（19），两个滑套（19）之间连接有连接架（23），下部的滑套（19）下方设有滑动套（20），滑动套（20）左侧和下部滑套（19）左侧之间连接有安装架（21），安装架（21）左侧连接有滑动轮（22）；还包括有安装座（24）、导向套（25）、摆动杆（26）、连接杆（27）和卡球（28），上部的滑套（19）左侧设有安装座（24），安装座（24）的左侧铰接连接有摆动杆（26），安装座（24）底部设有导向套（25），摆动杆（26）底部铰接连接有连接杆（27），连接杆（27）右端设有卡球（28），卡球（28）与导向套（25）配合，支撑杆（18）左侧均匀间隔开有卡槽（29），卡槽（29）与卡球（28）配合。

2.根据权利要求1所述的一种骨科患者助行训练设备，其特征在于，还包括有连接块

（30）、圆形导套（31）、连接绳（32）、插杆（33）和弧形杆（34），前侧圆盘（15）的后侧和后侧圆盘（15）的前侧均安装有连接块（30），连接块（30）底端设有圆形导套（31），支撑杆（18）的右侧上部连接有弧形杆（34），弧形杆（34）上均匀开有插孔（35），圆形导套（31）底部连接有连接绳（32），连接绳（32）底端连接有插杆（33），插杆（33）与插孔（35）配合。
