专利号: 2018109175832
申请人: 嘉兴马克机械设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

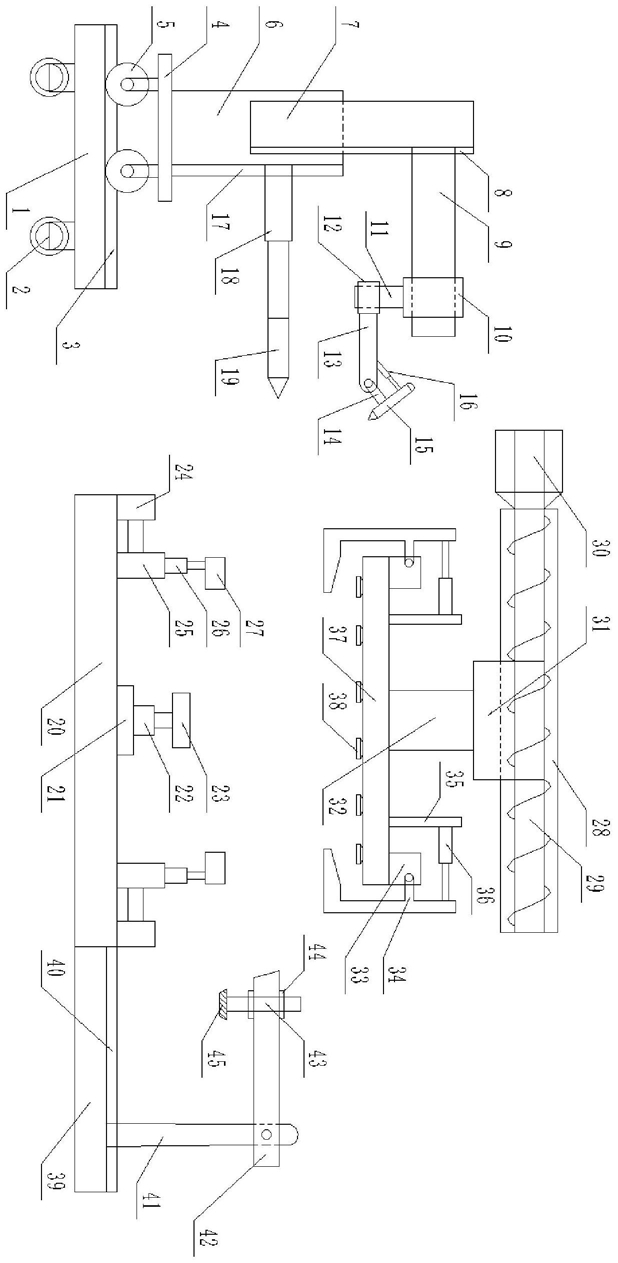

1.一种夹料稳定的汽车夹具,其特征在于:包括放置块(20)、垫高块(21)、旋转杆(22)、下压块(23)、夹持气压杆(24)、推块(25)、升降杆(26)、上压块(27)、压座固定块(39)、压座滑轨(40)、压座立柱(41)、压座横杆(42)和压座(45);所述放置块(20)的上表面固定连接有一个垫高块(21),所述垫高块(21)上固定连接有一个旋转杆(22),所述旋转杆(22)的顶端固定连接有一个下压块(23);所述放置块(20)的左、右两端均固定连接有一个夹持气压杆(24);所述夹持气压杆(24)的输出轴上均固定连接有一个推块(25);所述推块(25)的上端均固定连接有一个升降杆(26);所述升降杆(26)的顶端固定连接有一个上压块(27),所述压座固定块(39)固定连接在放置块(20)的右侧;所述压座固定块(39)上表面固定连接有一个压座滑轨(40);所述压座滑轨(41)上滑动连接有一个压座立柱(41);所述压座立柱(42)的顶端上铰接有一个压座横杆(42);所述压座横杆(42)的另一端上固定有一个压座(45)。

2.根据权利要求1所述的一种夹料稳定的汽车夹具,其特征在于:所述垫高块(21)固定在所述放置块(20)上表面的中心位置上。

3.根据权利要求1所述的一种夹料稳定的汽车夹具,其特征在于:所述压座横杆(42)的另一端上通过螺母(44)固定连接有一个螺栓(43);所述压座(45)固定在螺栓(43)的末端。

4.根据权利要求1所述的一种夹料稳定的汽车夹具,其特征在于:所述压座(45)套接有防护套。

5.根据权利要求4所述的一种夹料稳定的汽车夹具,其特征在于:所述防护套内套接有弹性件。

6.根据权利要求1所述的一种夹料稳定的汽车夹具,其特征在于:所述阀座(45)为上大下小的梯形。
