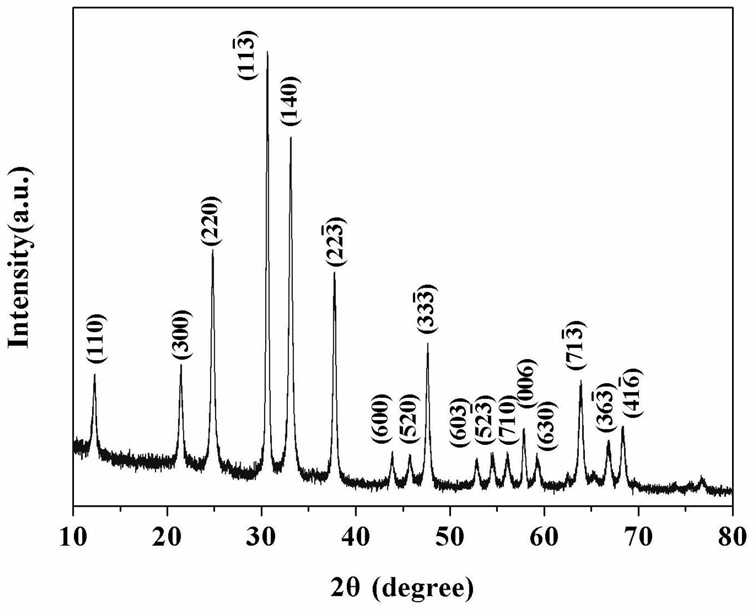

1.一种熔盐法合成纺锤状锗酸锌纳米颗粒的方法，其特征在于，包括以下步骤：(1)将二价锌离子盐、氧化锗、KCl、LiCl，按物质的量之比2∶1∶50x∶20x，0.4

(2)将得到的混合物放入马弗炉中，升温焙烧，自然冷却；

(3)将反应后的产物用去离子水浸渍除盐，抽滤，得到灰白色固体；

(4)将得到的灰白色固体取出至离心管，用去离子水离心洗涤数次，真空干燥，即得产物为纺锤状锗酸锌纳米颗粒。

2.根据权利要求1所述的熔盐法合成纺锤状锗酸锌纳米颗粒的方法，其特征在于：所述二价锌离子盐为硝酸锌、氧化锌、乙酸锌、草酸锌或碳酸锌的一种或多种。

3.根据权利要求1所述的熔盐法合成纺锤状锗酸锌纳米颗粒的方法，其特征在于：步骤(1)中，所述均匀混合是在玛瑙研钵中进行研磨混合。

4.根据权利要求1所述的熔盐法合成纺锤状锗酸锌纳米颗粒的方法，其特征在于：步骤(2)中，将得到的混合物收集于氧化铝坩埚中再放入马弗炉中。

5.根据权利要求1所述的熔盐法合成纺锤状锗酸锌纳米颗粒的方法，其特征在于：步骤(2)中，升温速率为5℃/min，升温至540～880℃。

6.根据权利要求1所述的熔盐法合成纺锤状锗酸锌纳米颗粒的方法，其特征在于：步骤(2)中，焙烧3～8小时。

7.根据权利要求1所述的熔盐法合成纺锤状锗酸锌纳米颗粒的方法，其特征在于：步骤(4)中，所述真空干燥的温度为40℃～80℃。

8.根据权利要求1所述的熔盐法合成纺锤状锗酸锌纳米颗粒的方法，其特征在于：步骤(4)中，所述纺锤状锗酸锌纳米颗粒的长度为1～2μm，直径为300～800nm，呈纺锤状。
