专利号: 2018109135426
申请人: 郭山河
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-05-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

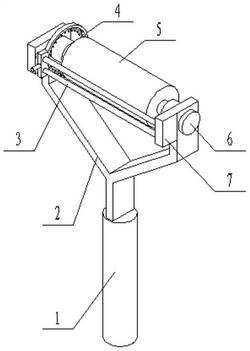

1.一种室内装修用便于清洗更换的油漆辊,包括Y型架(2)、刷漆辊(5),其特征在于:所述Y型架(2)的底端部安装有把手(1),所述Y型架(2)的上端内壁通过轴承对称安装有固定柱(6),所述固定柱(6)内部设置有滑动腔(601),所述滑动腔(601)内部通过压紧弹簧(9)安装有滑动柱(8),所述滑动柱(8)穿出所述滑动腔(601),所述滑动柱(8)的外端部设置有定位柱(802);所述刷漆辊(5)的两端设置有定位孔(501),所述定位孔(501)与所述定位柱(802)相配合;

所述Y型架(2)端部安装有承载板(7),所述承载板(7)之间安装有导向杆(3),所述导向杆(3)外侧套有移动座(10),所述移动座(10)上安装有清洁环(4),所述清洁环(4)位于所述刷漆辊(5)外侧,所述清洁环(4)的内壁均匀设置有与刷漆辊(5)相对应的弧形清洁柱(401)。

2.根据权利要求1所述一种室内装修用便于清洗更换的油漆辊,其特征在于:还包括轴套(12)和挡盖(13),所述移动座(10)设有阶梯通孔,所述挡盖(13)封盖在阶梯通孔的外侧,所述移动座(10)的端部设有与外界相通的环形凸槽(101),所述环形凸槽(101)的外侧设有多对插槽(102),每对插槽(102)的连线与环形凸槽(101)的中心轴线相交于一点,所述插槽(102)与环形凸槽(101)贯通形成方形槽;所述挡盖(13)的外侧向外突形成设置在环形凸槽(101)内的环形台(131),所述环形台(131)上设有多对与插槽(102)相匹配且可与环形凸槽(101)滑动配合的插条(132);

所述轴套(12)固定套在导向杆(3)上,所述导向杆(3)穿过移动座(10)的阶梯通孔,所述轴套(12)设置在挡盖(13)和阶梯通孔形成的空腔内。

3.根据权利要求1所述一种室内装修用便于清洗更换的油漆辊,其特征在于:所述清洁环(4)内设有环形腔体(402)和收集腔(403),所述收集腔(403)设置在清洁环(4)的底端内侧,所述收集腔(403)和环形腔体(402)贯通,所述清洁柱(401)的一个端部设置在环形腔体(402)内,所述收集腔(403)的一端设有活动插盖。

4.根据权利要求1所述一种室内装修用便于清洗更换的油漆辊,其特征在于:所述把手(1)由海绵制成。

5.根据权利要求1所述一种室内装修用便于清洗更换的油漆辊,其特征在于:所述滑动柱(8)的外径尺寸与所述滑动腔(601)的内径尺寸相等,且采用间隙配合。

6.根据权利要求3所述一种室内装修用便于清洗更换的油漆辊,其特征在于:所述滑动腔(601)的内壁设置导向槽(602),所述滑动柱(8)的内端部设置有导向块(801),所述导向块(801)与所述导向槽(602)间隙配合。

7.根据权利要求1所述一种室内装修用便于清洗更换的油漆辊,其特征在于:所述定位柱(802)和所述定位孔(501)的截面均成方形结构,且所述定位柱(802)与所述定位孔(501)间隙配合。

8.根据权利要求1所述一种室内装修用便于清洗更换的油漆辊,其特征在于:所述导向杆(3)共有两根,且对称分布。

9.根据权利要求1所述一种室内装修用便于清洗更换的油漆辊,其特征在于:所述移动座(10)上端安装有拨杆(11)。

10.根据权利要求1所述一种室内装修用便于清洗更换的油漆辊,其特征在于:所述清洁柱(401)的端部采用半圆型结构。
