专利号: 2018109133187
申请人: 大同新成新材料股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种烟气脱硫脱硝方法,其特征在于,包括以下步骤:

S1:通入中性吸收液:向反应塔内通入中性溶液,且使中性溶液完全没过反应塔塔底;

S2:加热:对S1中所述的中性溶液进行加热处理,得到热中性溶液;

S3:吸收液雾化:对S2中所述的热中性溶液进行雾化处理;

S4:通入烟气和臭氧:按臭氧与氮氧化合物的摩尔比为1-2.5:3的比例向反应塔内通入臭氧和烟气,得到烟气混合物;

S5:水洗:将S4中所述的烟气混合物通入反应塔内;

S6:调节喷雾角度:对S3中所述的热中性溶液的喷雾角度进行调节,使喷雾角度喷洒在反应塔的进气口处;

S7:吸收液PH值检测:对S6所述的反应塔内的热中性溶液的PH值进行定期检测得到反应塔内热中性溶液的PH值为A;

S8:PH值判断:对S7中所述的检测得到的PH值A进行对比,若A<6.0,停止通入臭氧和烟气,打开反应塔的换水阀,更换反应塔内的热中性溶液,并执行S2,若6.0≦A≦8.0,则执行S9;

S9:对S6中所述的水洗后的烟气混合物进行脱硝处理;

S10:对S9中所述的脱硝处理后的烟气混合物依次进行降温、脱硫处理。

2.根据权利要求1所述的一种烟气脱硫脱硝方法,其特征在于,所述S2中,在对中性溶液进行加热时,将中性溶液加热至50-75℃。

3.根据权利要求1所述的一种烟气脱硫脱硝方法,其特征在于,所述S1中,在向反应塔内通入中性溶液时,中性溶液为水,且水的PH值范围为6.8-8.0。

4.根据权利要求1所述的一种烟气脱硫脱硝方法,其特征在于,所述S4中,在向反应塔内通入臭氧和烟气时,在反应塔的进气口上设置耐腐蚀吸水层。

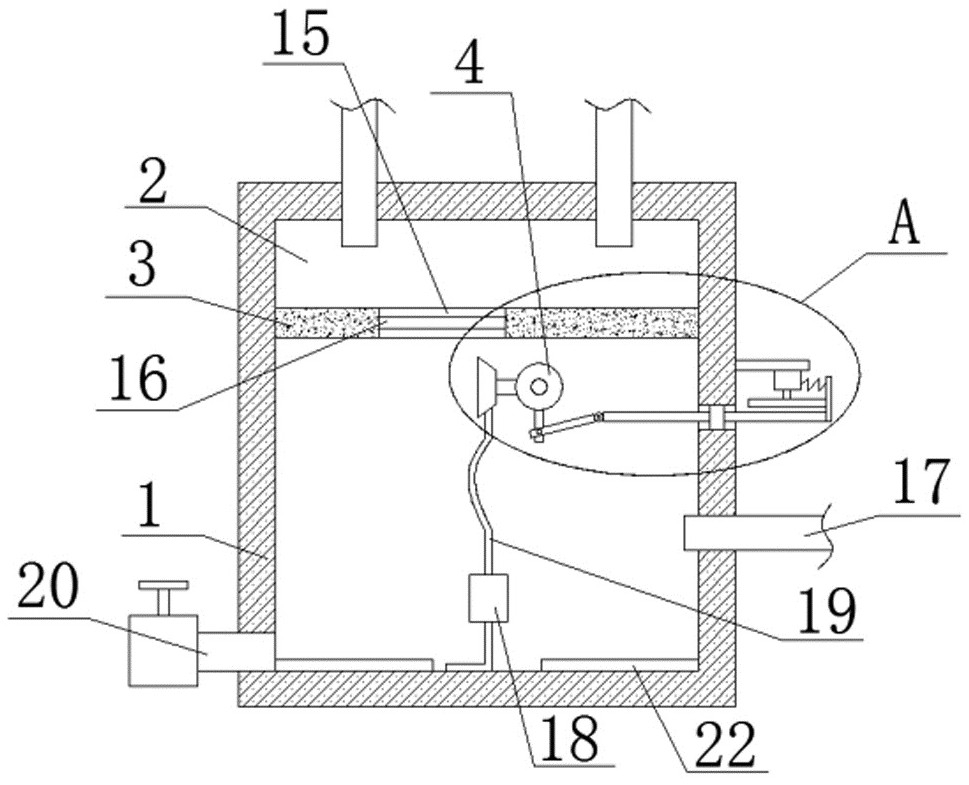

5.一种烟气脱硫脱硝装置,包括塔体(1),所述塔体(1)上设有腔室(2),其特征在于,所述腔室(2)的侧壁上焊接有隔板(3),隔板(3)的下方设有转动安装在腔室(2)内的转盘(4),转盘(4)的一侧固定安装有水雾喷头(5),转盘(4)的底侧焊接有第一杆(6),第一杆(6)的一侧转动安装有倾斜设置的牵引杆(7),腔室(2)的一侧内壁上开设有安装孔(8),安装孔(8)内滑动滑动安装有滑杆(9),滑杆(9)的一端延伸至腔室(2)内并与牵引杆(7)相铰接,滑杆(9)的另一端延伸至塔体(1)的外侧并焊接有滑板(10),塔体(1)的外侧焊接有支撑板(21),支撑板(21)的底部固定安装有电机(11),电机(11)位于滑杆(9)的上方,电机(11)的输出轴上固定安装有凸轮(12),凸轮(12)的外侧与滑板(10)靠近塔体(1)的一侧滑动连接,滑板(10)靠近塔体(1)的一侧焊接有弹簧(13)的一端,弹簧(13)的另一端固定安装在电机(11)上,所述隔板(3)的顶部开设有进气孔(15),出气孔(15)与水雾喷头(5)相配合,所述进气孔(15)的侧壁上固定安装有滤棉(16)。

6.根据权利要求5所述的一种烟气脱硫脱硝装置,其特征在于,所述腔室(2)内固定安装有水泵(18),水泵(18)的出水口上连接有软管(19)的一端,软管(19)的另一端连接有水雾喷头(5)上。

7.根据权利要求6所述的一种烟气脱硫脱硝装置,其特征在于,所述水泵(18)的进水口安装在腔室(2)的底部内壁上,所述腔室(2)的底部内壁上铺设有电热丝(22)。

8.根据权利要求5所述的一种烟气脱硫脱硝装置,其特征在于,所述安装孔(8)的内壁上固定安装有密封圈(14),滑杆(9)的外侧与密封圈(14)的内侧滑动密封连接。

9.根据权利要求5所述的一种烟气脱硫脱硝装置,其特征在于,所述腔室(2)的顶部内壁上连接有臭氧进气管和烟气进气管,凸轮(12)的横截面为椭圆形结构。

10.根据权利要求5所述的一种烟气脱硫脱硝装置,其特征在于,所述腔室(2)的一侧内壁上连接有出气管(17),腔室(2)的另一侧内壁上连接有换水管(20),且换水管(20)的一端延伸至塔体(1)的外侧并连接有水阀。
