专利号: 2018109103853
申请人: 遵义长征输配电设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2025-02-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

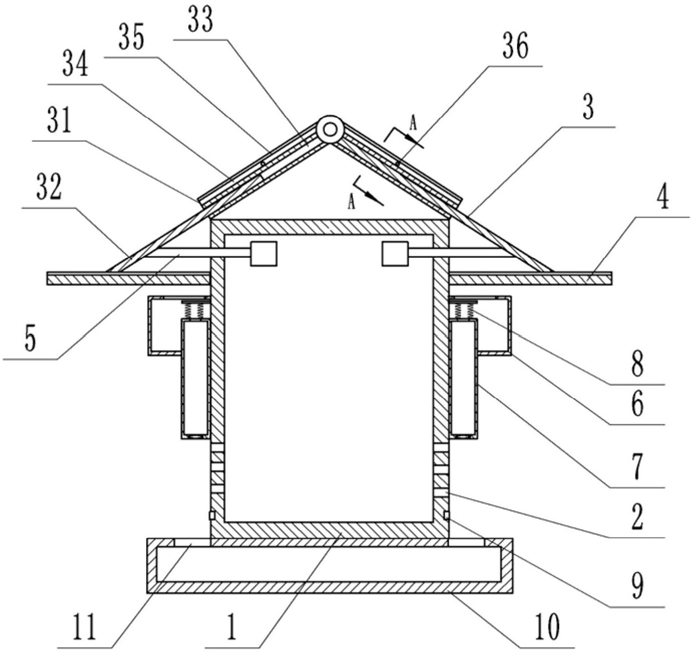

1.具有防水功能的配电柜,包括柜体,柜体的两个相对的侧壁上开设有散热孔,其特征在于:还包括位于柜体顶部的柜顶,所述柜顶包括两块铰接的可伸缩的太阳能板,太阳能板电连接有蓄电池,两块太阳能板铰接处的连线与柜体两个侧壁上的散热孔的连线垂直;所述太阳能板包括第一太阳能板和第二太阳能板,第一太阳能板内开设有滑槽,第二太阳能板滑动连接在所述滑槽内;所述柜体的两侧设有导轨,所述第二太阳能板的底部滑动连接在所述导轨上;所述柜体外设有光敏传感器,光敏传感器信号连接有控制器,控制器信号连接有位于柜体内的电动推杆,柜体上开设通孔,电动推杆穿过通孔伸出柜体外,电动推杆伸出柜体的一端与第二太阳能板铰接;所述控制器预先设有光照强度阈值,所述光敏传感器用于检测光照强度并发送给控制器,当光照强度超过光照强度阈值时,控制器控制电动推杆向柜体外伸出;所述第一太阳能板上开设有条形槽,条形槽内铺设有薄膜,条形槽与薄膜之间设有第一触碰开关,所述第一触碰开关与控制器信号连接,所述第一触碰开关用于触发控制器控制电动推杆向柜体内收缩;所述柜体的侧壁上固接有固定筒,固定筒位于第一太阳能板底端的正下方与散热孔正上方之间的位置;

固定筒底部开设有口部,固定筒内设有一端穿过口部伸出固定筒外的活动筒,活动筒通过口部与固定筒滑动连接,活动筒位于固定筒内的一端与固定筒内壁之间设有弹性复位件,活动筒朝向柜体的一面与柜体外壁贴合,活动筒可将散热孔遮挡;所述活动筒的底部设有电磁阀,柜体侧壁位于散热孔的正下方设有第二触碰开关,第二触碰开关与控制器信号连接,第二触碰开关用于触发控制器控制电磁阀的启闭;

所述柜体底部设有集水槽,集水槽上部开设有进水口,活动筒的底部可通过进水口伸入集水槽中;

所述柜体未设有散热孔的外壁上紧贴有进水管,进水管的一端与集水槽相连通,另一端连通有回流管,回流管远离进水管的一端与集水槽连通,回流管上连接有水泵。

2.根据权利要求1所述的具有防水功能的配电柜,其特征在于:所述进水管内转动连接有水轮,水轮固接有一端伸入柜体内的转轴,转轴伸入柜体内的端部固接有扇叶。

3.根据权利要求1所述的具有防水功能的配电柜,其特征在于:所述固定筒的口部处设有橡胶垫。
