专利号: 2018109094750
申请人: 贵州省仁怀市西科电脑科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2023-11-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

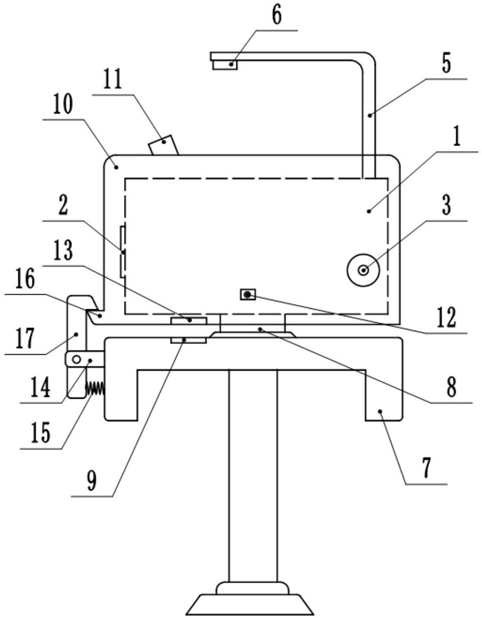

1.一种网络安全摄像头,包括:底座、镜头组、电源和控制摄像头的主板;其特征在于,还包括:盒体,所述盒体包括外壳、转动轴和第一金属触点;转动轴的两端伸出外壳;第一金属触点固设于外壳上,第一金属触点与电源连接,主板安装在外壳内,镜头组安装在外壳的一侧;

支架,所述支架固设于外壳顶部,支架上固设有第一电磁铁,第一电磁铁与主板电连;

底座,所述底座固设于外壳下方,底座正对外壳的表面安装有第二电磁铁;

保护盖,所述保护盖罩在外壳上,保护盖的上部设有开口,支架从开口伸出保护盖外,保护盖遮挡镜头组;保护盖内壁与转动轴的两端固定连接;保护盖顶端固设有第一铁块;保护盖侧壁固设有第二金属触点,第二金属触点与第一金属触点接触;保护盖下端固设有第三电磁铁,第三电磁铁正对第二电磁铁,第三电磁铁与第二电磁铁相对一端的磁极相同;

卡扣组件,所述卡扣组件包括第一连接件和第二连接件,第一连接件固设于保护盖上,第二连接件固设于底座上,第一连接件和第二连接件可拆卸连接,按压第二连接能使第一连接件与第二连接件分离;

控制模块,所述控制模块包括单片机和驱动器,单片机安装在壳体内,第二金属触点和单片机第一输入端电连,第二电磁铁、第三电磁铁与驱动器的第一、第二输出端电连,驱动器的一个输入端与单片机第一输出端电连;

其中,第一金属触点与第二金属触点接触时,单片机启动倒计时,倒计时结束后,单片机向驱动器发送断电信号,驱动器断开第二电磁铁和第三电磁铁的电源一次。

2.根据权利要求1所述的网络安全摄像头,其特征在于:还包括电脑椅,所述电脑椅上安装有压力传感器,压力传感器输出端与单片机第二输入端电连,其中压力传感器无信号输出且第一金属触点与第二金属触点接触时,单片机启动倒计时。

3.根据权利要求1所述的网络安全摄像头,其特征在于:主板安装在外壳内,还包括:传感器组,所述传感器组包括温度传感器、弹簧、第二铁块和蜂鸣器;温度传感器位于主板一侧,弹簧一端与外壳内壁固定连接,另一端与温度传感器一端固定连接,温度传感器另一端与第二铁块固定连接;第二铁块正对第三电磁铁;其中,温度传感器输出端与单片机第三输入端电连,蜂鸣器输入端与驱动器第三输出端电连。

单片机用于接收温度传感器的电信号,当接收到超过阈值的电信号时,单片机通过驱动器控制蜂鸣器报警。

4.根据权利要求1所述的网络安全摄像头,其特征在于:还包括指示灯,指示灯固设于镜头组同侧的外壳上,指示灯与第一电磁铁串联。

5.根据权利要求1所述的网络安全摄像头,其特征在于:底座下方还设有支撑柱,支撑柱与底座转动连接。

6.根据权利要求1所述的网络安全摄像头,其特征在于:所述外壳为长方体。
