1.一种一维钼酸钴@氢氧化镍核壳纳米空心管复合材料的制备方法，其特征在于，包括：将单体CoMoO4纳米棒、镍源、过硫酸盐、碱性化合物于水中进行接触反应以制得所述一维钼酸钴@氢氧化镍核壳纳米空心管复合材料；其中，所述接触反应满足以下条件：反应温度为15-20℃，反应时间为0.5-1h；所述单体CoMoO4纳米棒、镍源、过硫酸盐的用量比为

0.2mmol：0.125-0.25mmol：0.01-0.02mmol；所述碱性化合物由10-30重量％的氨水溶液提供，相对于0.2mmol的所述单体CoMoO4纳米棒，氨水溶液的用量为0.075-0.15mL；所述镍源选自六水合硫酸镍、硝酸镍、氯化镍和乙酸镍中的任意一项；所述过硫酸盐选自过硫酸钾、过硫酸铵、过硫酸钠中的任意一项。

2.根据权利要求1所述的制备方法，其中，所述单体CoMoO4纳米棒、水的用量比为

0.2mmol：80-200mL。

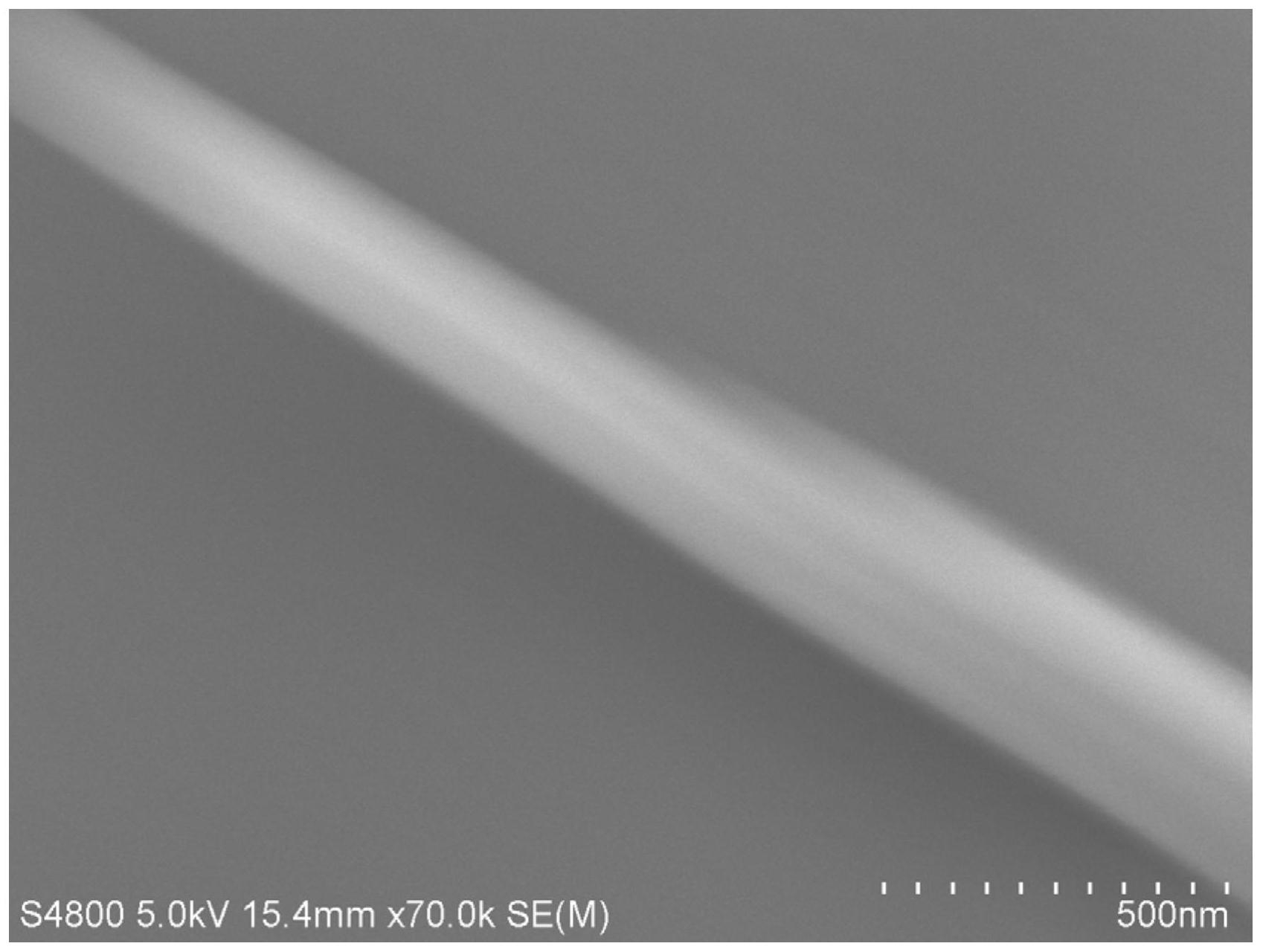

3.根据权利要求1所述的制备方法，其中，单体CoMoO4纳米棒满足以下条件：直径为200-

300nm，长度为1-2μm。

4.根据权利要求1所述的制备方法，其中，所述单体CoMoO4纳米棒通过以下方法制备而得：将钴源、钼源按照1:1-1.2的摩尔比分散于水中，接着于140℃的封闭条件下水热反应4-

6h，然后取反应产物进行洗涤、于60-70℃下干燥。

5.根据权利要求4所述的制备方法，其中，所述钴源选自四水合醋酸钴、六水合硝酸钴和六水合氯化钴中的至少一者，所述钼源选自二水合钼酸钠、钼酸钾和钼酸铵中的至少一者。

6.一种一维钼酸钴@氢氧化镍核壳纳米空心管复合材料，其特征在于，所述一维钼酸钴@氢氧化镍核壳纳米空心管复合材料通过权利要求1-5中任意一项所述的制备方法制备而得。

7.根据权利要求6所述的一维钼酸钴@氢氧化镍核壳纳米空心管复合材料，其中，所述一维钼酸钴@氢氧化镍核壳纳米空心管复合材料满足以下条件：直径大约为100nm，且在管层外面包裹着纳米片。

8.一种如权利要求6或7所述的一维钼酸钴@氢氧化镍核壳纳米空心管复合材料在超级电容器中的应用。
