专利号: 2018108793230
申请人: 栾勇
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-01-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

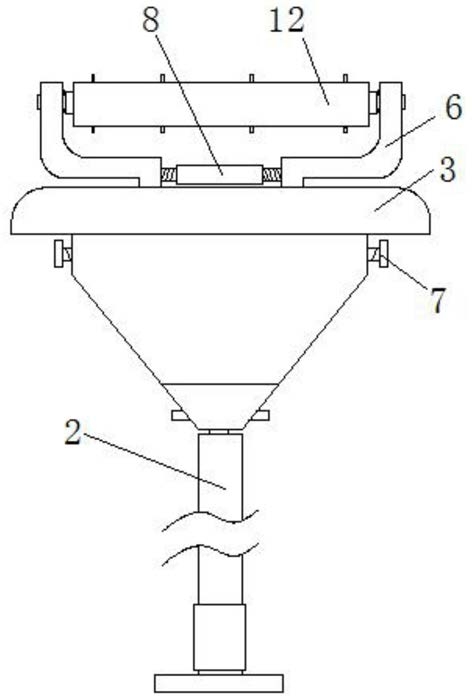

1.一种地板砖铺设用平沙装置,包括支架(1),其特征在于:所述支架(1)的底部设置有握把组件(2),所述支架(1)的顶部固定连接有安装板(3),所述安装板(3)的顶部开设有滑口(4),所述滑口(4)的内壁固定连接有限位轴(5),所述限位轴(5)的表面滑动连接有数量为两个的卡具(6),所述支架(1)的左右两侧均设置有限位组件(7),两个所述卡具(6)之间固定连接有位于安装板(3)上方的锁紧装置(8),两个所述卡具(6)的相对侧均开设有卡孔(9),两个所述卡孔(9)的内壁均活动连接有定位装置(10),两个所述定位装置(10)的相对侧均转动连接有转动座(11),两个所述转动座(11)之间固定连接有铺平辊(12),所述铺平辊(12)的正面和背面均开设有安装槽(13),所述铺平辊(12)的表面套设有分沙环(14),所述分沙环(14)的内壁固定连接有定位组件(15),所述定位组件(15)与安装槽(13)活动连接;

所述锁紧装置(8)包括有螺纹管,所述螺纹管的左右两侧均螺纹连接有第二螺纹杆,且第二螺纹杆远离螺纹管的一端与卡具(6)固定连接;

所述定位装置(10)包括连接柱,所述连接柱的表面开设有卡槽,所述连接柱的表面套设有隔套,所述卡孔(9)的内壁固定连接有卡块,所述卡块与卡槽活动连接;

所述定位组件(15)包括有滑块(151),所述滑块(151)的远离分沙环(14)的一侧开设有弹簧槽(152),所述弹簧槽(152)的内部固定安装有第二弹簧(153),所述第二弹簧(153)的一侧固定连接有定位柱(154),所述铺平辊(12)的内部开设有均匀分布的定位槽(16),所述定位槽(16)与安装槽(13)连通,所述定位柱(154)与定位槽(16)插接,且滑块(151)的右侧开设有滑动口,所述滑动口与弹簧槽(152)连通,所述定位柱(154)的右侧设置有推杆,所述推杆与滑动口滑动连接,所述握把组件(2)包括有铰接座和握把,所述铰接座与支架(1)固定连接,所述铰接座与握把铰接,所述握把的底部设置有橡胶套。

2.根据权利要求1所述的一种地板砖铺设用平沙装置,其特征在于:所述限位轴(5)的表面套设数量为两个的第一弹簧,两个所述卡具(6)位于两个第一弹簧之间。

3.根据权利要求1所述的一种地板砖铺设用平沙装置,其特征在于:所述限位组件(7)包括有第一螺纹杆,所述第一螺纹杆与支架(1)螺纹连接,所述第一螺纹杆的一侧固定连接有挡板,且挡板与卡具(6)活动连接。

4.根据权利要求1所述的一种地板砖铺设用平沙装置,其特征在于:所述安装槽(13)的内壁活动连接有密封条(17)。
