专利号: 2018108554916
申请人: 杭州富阳通讯塑料厂
专利类型:发明专利
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

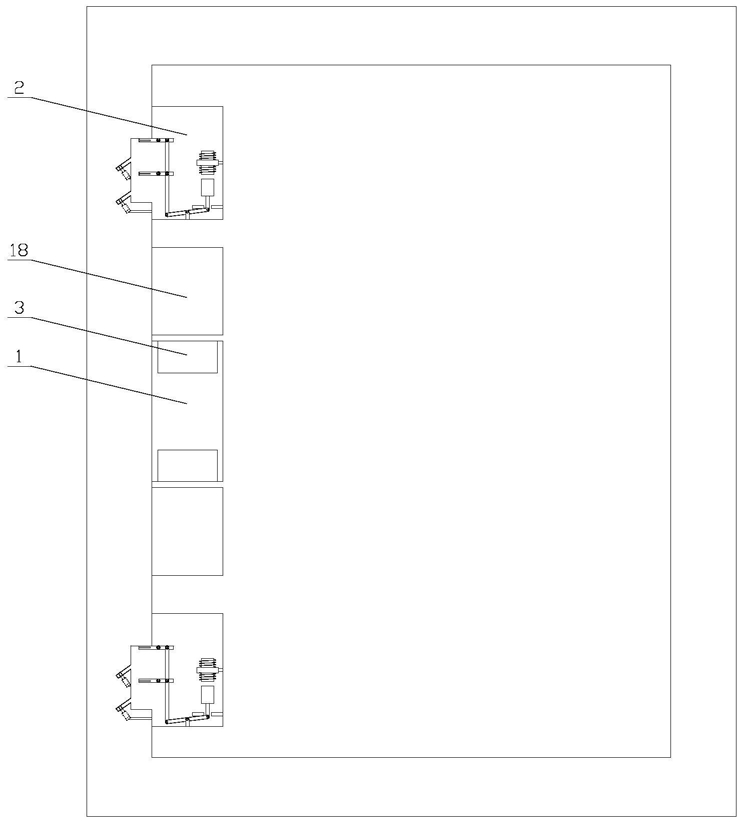

1.一种具有保护功能的安全性高的智能锁,其特征在于,包括主锁芯(1)、保护机构、两个副锁芯(2)和两个压力传感器(3),两个副锁芯(2)分别位于主锁芯(1)的上方和下方,所述保护机构设置在主锁芯(1)的一侧,两个压力传感器(3)均设置在主锁芯(1)的远离保护机构的一侧,所述压力传感器(3)与主锁芯(1)固定连接;

所述副锁芯(2)内设有锁死机构,所述锁死机构包括电磁铁(4)、套环(5)、连杆、传动块(6)、驱动杆(7)、传动杆(8)、转动轴、从动杆(9)、两个限位板(10)和两个锁死组件,所述电磁铁(4)竖向设置,所述套环(5)套设在电磁铁(4)上,所述套环(5)通过连杆与副锁芯(2)的内壁固定连接,所述电磁铁(4)与压力传感器(3)电连接,所述传动块(6)位于电磁铁(4)的下方,所述驱动杆(7)竖向设置在传动块(6)的下方,所述驱动杆(7)的顶端与传动块(6)固定连接,所述驱动杆(7)的底端与传动杆(8)的一端铰接,所述传动杆(8)的另一端与从动杆(9)的一端铰接,所述传动杆(8)套设在转动轴上,所述限位板(10)竖向固定在副锁芯(2)内的底部,两个限位板(10)分别套设在转动轴的两端上;

所述锁死组件包括摆动单元和锁死单元,所述摆动单元与从动杆(9)连接,所述锁死单元设置在副锁芯(2)的一侧;

所述摆动单元包括摆动杆(11)和伸缩单元,所述摆动杆(11)的一端与从动杆(9)铰接,所述摆动杆(11)的中心处与副锁芯(2)的内壁铰接,所述伸缩单元设置在摆动杆(11)内;

所述伸缩单元包括伸缩块(12)、第一电机(13)、第一齿轮(14)和第一齿条(15),所述第一电机(13)水平固定在摆动杆(11)内,所述第一电机(13)与第一齿轮(14)传动连接,所述第一齿条(15)水平固定在伸缩块(12)的下方,所述摆动杆(11)的远离从动杆(9)的一端上设有第一开口,所述伸缩块(12)与第一开口相匹配;

所述保护机构包括驱动组件、固定块(16)、连接杆(17)、从动组件、两个移动组件和两个保护板(18),所述固定块(16)固定在主锁芯(1)的远离压力传感器(3)的一侧,所述驱动组件驱动固定块(16)移动,所述连接杆(17)的一端与固定块(16)铰接,所述连接杆(17)的另一端与从动组件连接,两个移动组件分别设置在从动组件的两侧,所述移动组件与保护板(18)一一对应,所述移动组件与保护板(18)连接;

所述从动组件包括传动轮(19)和第二齿轮(20),所述连接杆(17)的远离固定块(16)的一端与传动轮(19)的远离圆心处铰接,所述第二齿轮(20)与传动轮(19)同轴设置,两个移动组件分别设置在第二齿轮(20)的两侧;

所述主锁芯(1)内还设有PLC和无线信号收发模块,所述PLC与无线信号收发模块电连接,所述PLC与压力传感器(3)电连接,所述第一电机(13)与无线信号收发模块无线信号连接,所述电磁铁(4)与PLC电连接。

2.如权利要求1所述的具有保护功能的安全性高的智能锁,其特征在于,所述锁死单元包括第一气泵(21)、第一缸筒(22)和第一活塞杆(23),所述第一气泵(21)与副锁芯(2)固定连接,所述第一气泵(21)与第一缸筒(22)固定连接,所述第一活塞杆(23)的一端设置在第一缸筒(22)内。

3.如权利要求1所述的具有保护功能的安全性高的智能锁,其特征在于,所述伸缩块(12)的两侧均设有第一凹槽,所述伸缩单元还包括两个限位块(24),两个限位块(24)分别设置在伸缩块(12)的两侧,所述限位块(24)与摆动杆(11)的内壁固定连接,所述限位块(24)与第一凹槽一一对应,所述限位块(24)与第一凹槽滑动连接。

4.如权利要求1所述的具有保护功能的安全性高的智能锁,其特征在于,所述驱动组件包括第二气泵(25)、第二缸筒(26)和第二活塞杆(27),所述第二气泵(25)与第二缸筒(26)固定连接,所述第二活塞杆(27)的一端设置在第二缸筒(26)内,所述第二活塞杆(27)的另一端与固定块(16)固定连接。

5.如权利要求1所述的具有保护功能的安全性高的智能锁,其特征在于,所述移动组件包括第二齿条(28)、限位槽(29)、横杆(30)和固定杆(31),所述第二齿条(28)和限位槽(29)均竖向设置,所述限位槽(29)与固定杆(31)固定连接,所述第二齿条(28)设置在限位槽(29)内,所述第二齿条(28)与限位槽(29)滑动连接,所述第二齿条(28)通过横杆(30)与保护板(18)固定连接。

6.如权利要求1所述的具有保护功能的安全性高的智能锁,其特征在于,所述锁死机构还包括两个支撑板(32),两个支撑板(32)中,其中一个支撑板(32)与副锁芯(2)的内壁固定连接,另一个支撑板(32)与副锁芯(2)内的底部固定连接,两个支撑板(32)分别位于驱动杆(7)的两侧,两个支撑板(32)之间的距离小于传动块(6)的宽度。

7.如权利要求1所述的具有保护功能的安全性高的智能锁,其特征在于,所述第一齿轮(14)与第一齿条(15)之间涂有润滑油。

8.如权利要求1所述的具有保护功能的安全性高的智能锁,其特征在于,所述伸缩块(12)上设有第一通孔,所述第一活塞杆(23)与第一通孔相匹配。

9.如权利要求1所述的具有保护功能的安全性高的智能锁,其特征在于,所述套环(5)与电磁铁(4)过盈配合。

10.如权利要求1所述的具有保护功能的安全性高的智能锁,其特征在于,所述第一电机(13)为伺服电机。
