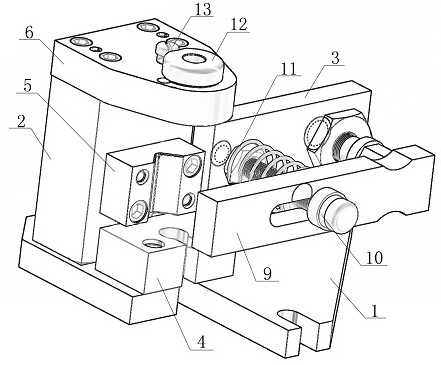

1.一种双头阶梯柱形件的台钳机构，所述的双头阶梯柱形件的台钳机构包括底座（1），所述的底座（1）的一侧可拆卸连接有立台（2），所述的底座（1）的另一侧可拆卸连接有立板（3），所述的立台（2）和立板（3）平行间隔设置；其特征在于，所述的底座（1）上位于所述的立台（2）的前部可拆卸连接有下夹块（4），所述的下夹块（4）的中部设有下夹槽，所述的立台（2）的中部可拆卸的连接有中夹块（5），所述的中夹块（5）的中部设有中夹槽，所述的立台（2）的顶部可拆卸的连接有上夹块（6），所述的上夹块（6）的前部设有上夹槽；其中所述的下夹块（4）、中夹块（5）、上夹块（6）均为轴对称结构并彼此平行，所述的下夹槽与所述的上夹槽具有同一条竖直中轴线，所述的中夹槽位于所述的下夹槽和上夹槽的后侧；所述的立板（3）的左右两侧同一水平线上间隔设有两个螺孔，左侧螺孔通过紧固件连接有第一滑杆（7），右侧螺孔通过紧固件连接有第二滑杆（8），所述的第二滑杆（8）为阶梯杆；所述的第一滑杆（7）和所述的第二滑杆（8）均与横夹板（9）连接，其中，所述的横夹板（9）的中部开设有椭圆形滑通槽，所述的第一滑杆（7）穿过该椭圆形滑通槽，所述的第一滑杆（7）穿过椭圆形滑通槽的部分连接有一限位螺母组件（10）从而将所述的第一滑杆（7）和所述的横夹板（9）限位，所述的横夹板（9）与所述的立板（3）之间的第一滑杆（7）上套接有一弹性体（11），所述的弹性体（11）的两端分别抵顶在所述的横夹板（9）和所述的立板（3）上；所述的横夹板（9）的端部与所述的立板（3）相对的一面上设有矩形滑沉槽，所述的第二滑杆（8）的头部间隙配合的容纳于该矩形滑沉槽内；当所述的第一滑杆（7）滑至椭圆形滑通槽最左端时，所述的第二滑杆（8）也恰滑至矩形滑沉槽的最左端。

2.根据权利要求1所述的一种双头阶梯柱形件的台钳机构，其特征在于，所述的下夹槽与所述的上夹槽为圆形通槽，所述的下夹槽的圆形通槽还与一矩形通槽连接从而形成一整体豁口，所述的中夹槽为燕尾槽。

3.根据权利要求2所述的一种双头阶梯柱形件的台钳机构，其特征在于，所述的底座（1）由左侧小板和右侧大板一体组成，所述的左侧小板和右侧大板之间形成豁口，所述的下夹块（4）的豁口位于所述的底座（1）的豁口的正上方，所述的底座（1）的豁口的宽度略大于所述的下夹块（4）的豁口的宽度。

4.根据权利要求3所述的一种双头阶梯柱形件的台钳机构，其特征在于，所述的弹性体（10）为弹簧，所述的限位螺母组件（10）可拆卸。

5.根据权利要求4所述的一种双头阶梯柱形件的台钳机构，其特征在于，所述的上夹块（6）具有伸出所述的立台（2）的部分，所述的上夹槽位于该部分的中部，所述的上夹槽内过盈配合有一表面保护环孔柱（12），所述的表面保护环孔柱（12）突出于所述的上夹块（6）表面。

6.根据权利要求5所述的一种双头阶梯柱形件的台钳机构，其特征在于，所述的立台（2）为一矩形块，该矩形块的底部设有多个连接孔，该多个连接孔通过双头销柱与所述的底座（1）上对应的多个连接孔可拆卸连接；所述的立板（3）为“L”形，其中所述的立板（3）的水平部分设有多个螺孔，该多个螺孔通过螺栓与所述的底座（1）上对应的多个螺孔可拆卸连接；所述的立台（2）顶部设有多个连接孔，该多个连接孔通过双头销柱与所述的上夹块（6）上对应的多个连接孔可拆卸连接；所述的立台（2）中部设有多个连接孔，该多个连接孔通过双头销柱与所述的中夹块（5）上对应的多个连接孔可拆卸连接；所述的下夹块（4）的底部设有多个连接孔，该多个连接孔通过双头销柱与所述的底座（1）上对应的多个连接孔可拆卸连接。

7.根据权利要求6所述的一种双头阶梯柱形件的台钳机构，其特征在于，所述的表面保护环孔柱（12）的一侧开设有豁台面，所述的上夹块（6）上表面安装设有一螺钉（13），所述的螺钉（13）的下表面抵紧在所述的豁台面上。

8.根据权利要求7所述的一种双头阶梯柱形件的台钳机构，其特征在于，所述的表面保护环孔柱（12）的中部具有内孔，所述的表面保护环孔柱（12）具有多个型号，该多个型号的表面保护环孔柱（12）的外径相同，内径不同。

9.一种台钳机构的使用方法，所述的台钳机构为权利要求8所述的一种双头阶梯柱形件的台钳机构，其特征在于，所述的台钳机构的使用步骤如下：A．选择合适的矩形块状立台，使用双头销柱将立台底部的连接孔与底座上对应的连接孔连接，完成立台和底座的装配，

B．选择合适的“L”型立板，使用螺栓将立板水平部分的螺孔与底座上对应的螺孔连接，完成立板和底座的装配，

C．选择合适的中夹块，使用双头销柱将中夹块的连接孔与立台中部对应的连接孔连接，完成中夹块和立台的装配，

D．选择合适的下夹块，使用双头销柱将下夹块的连接孔与底座上对应的连接孔连接，完成下夹块和底座的装配，

E．选择合适的上夹块，使用双头销柱将上夹块的连接孔与立台顶部对应的连接孔连接，完成上夹块和立台的装配，

F．将第一滑杆通过紧固件连接在立板的左侧螺孔上，将第二滑杆通过紧固件连接在立板的右侧螺孔上，再将合适的弹性体套接在第一滑杆上，G．将横夹板的椭圆形滑通槽穿设在第一滑杆上，并用力将第二滑杆的头部配合容纳于横夹板的矩形滑沉槽内，

H．竖直将双头阶梯柱形件的一个端头置入下夹块的下夹槽内，保证双头阶梯柱形件的中部的其中一面区域置于中夹块的中夹槽内，同时保证横夹板抵住双头阶梯柱形件的中部的另一面区域，双头阶梯柱形件的另一个端头穿入上夹块的上夹槽内，I．选择合适的表面保护环孔柱，将表面保护环孔柱置于上夹块的上夹槽内，并保证双头阶梯柱形件的另一个端头与表面保护环孔柱内孔的配合，然后再安装螺钉，保证螺钉的下表面抵紧在表面保护环孔柱的豁台面上，J．将完成装配的工件移送至所需的位置。
