专利号: 2018108535084
申请人: 创域智能(常熟)网联科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 用于实现物理或化学工艺过程的离心装置或离心机
更新日期:2024-04-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

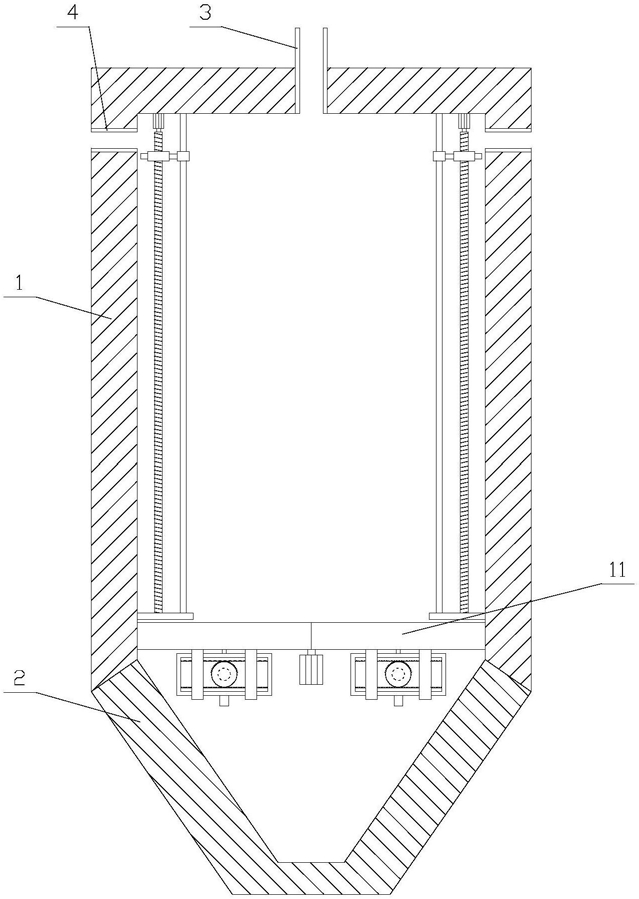

1.一种使用寿命长的旋风分离器,其特征在于,包括外壳(1)、灰斗(2)、出气管(3)和两个进气管(4),所述灰斗(2)固定在外壳(1)的下方,外壳(1)的两侧均设有第一通孔,所述进气管(4)与第一通孔一一对应,所述进气管(4)水平固定在第一通孔内,所述出气管(3)竖向固定在外壳(1)的上方,所述出气管(3)的底端与外壳(1)连通,所述外壳(1)内设有分离机构、两个干燥机构和两个修补机构,所述分离机构设置在外壳(1)的底部,两个干燥机构分别设置在分离机构的下方的两侧,两个修补机构分别设置在外壳(1)的两侧的内壁上,所述修补机构位于分离机构的上方;

所述修补机构包括第一电机(5)、丝杆(6)、移动块(7)、喷嘴(8)和导向组件,所述第一电机(5)竖向固定在外壳(1)的内壁上,所述丝杆(6)竖向设置,所述第一电机(5)与丝杆(6)传动连接,所述移动块(7)套设在丝杆(6)上,所述移动块(7)的与丝杆(6)的连接处设有与丝杆(6)相匹配的螺纹,所述移动块(7)与外壳(1)的内壁抵靠,所述导向组件设置在移动块(7)的靠近出气管(3)的一侧,所述喷嘴(8)水平固定在移动块(7)的远离出气管(3)的一侧;

所述分离机构包括第二电机(9)、第一齿轮(10)、两个分离组件和两个挡板(11),所述第二电机(9)竖向设置,所述第一齿轮(10)水平设置在第二电机(9)的上方,所述第二电机(9)与第一齿轮(10)传动连接,两个挡板(11)均水平设置,所述挡板(11)与外壳(1)的内壁抵靠,所述外壳(1)的两侧的内壁上均设有第二通孔,所述挡板(11)与第二通孔相匹配,所述挡板(11)与第二通孔滑动连接,所述分离组件与挡板(11)一一对应,两个分离组件分别设置在第一齿轮(10)的两侧,所述分离组件与挡板(11)连接;

所述分离组件包括限位槽(12)、第一齿条(13)、连杆(14)和连接杆,所述限位槽(12)、第一齿条(13)、连杆(14)和连接杆均水平设置,所述限位槽(12)通过连杆(14)与外壳(1)的内壁固定连接,所述第一齿条(13)设置在限位槽(12)内,所述第一齿条(13)与限位槽(12)滑动连接,所述第一齿轮(10)与第一齿条(13)啮合,所述第一齿条(13)的远离第一齿轮(10)的一端通过连接杆与挡板(11)固定连接;

所述干燥机构包括往复组件和喷头(15),所述往复组件与挡板(11)一一对应,所述往复组件设置在挡板(11)的下方,所述喷头(15)设置在往复组件的下方,所述往复组件驱动喷头(15)往复移动。

2.如权利要求1所述的使用寿命长的旋风分离器,其特征在于,所述导向组件包括横杆、从动块(16)和导向杆(17),所述导向杆(17)竖向设置,所述导向杆(17)的顶端与外壳(1)内的顶部固定连接,所述从动块(16)套设在导向杆(17)上,所述从动块(16)与导向杆(17)滑动连接,所述横杆水平设置,所述从动块(16)通过横杆与移动块(7)固定连接。

3.如权利要求1所述的使用寿命长的旋风分离器,其特征在于,所述第一齿条(13)与连接杆为一体成型结构。

4.如权利要求2所述的使用寿命长的旋风分离器,其特征在于,所述丝杆(6)的底端设有轴承座,所述轴承座与外壳(1)的内壁固定连接,所述导向杆(17)的底端与轴承座固定连接,所述轴承座套设在丝杆(6)的底端。

5.如权利要求1所述的使用寿命长的旋风分离器,其特征在于,所述往复组件包括第三电机(18)、竖杆、第二齿轮(19)、移动框(20)、两个第二齿条(21)和两个限位环(22),所述第三电机(18)水平设置,所述竖杆竖向固定在挡板(11)的下方,所述第三电机(18)通过竖杆与挡板(11)固定连接,所述第二齿轮(19)竖向设置,所述第三电机(18)与第二齿轮(19)传动连接,所述第二齿轮(19)为半齿轮,所述移动框(20)水平设置,两个限位环(22)均竖向固定在挡板(11)的下方,两个限位环(22)均套设在移动框(20)上,所述移动框(20)与限位环(22)滑动连接,两个第二齿条(21)分别水平固定在移动框(20)内的顶部和底部,所述第二齿轮(19)为半齿轮,所述第二齿轮(19)位于两个第二齿条(21)之间,所述第二齿轮(19)与第二齿条(21)啮合,所述喷头(15)固定在移动框(20)的下方。

6.如权利要求5所述的使用寿命长的旋风分离器,其特征在于,所述第二齿轮(19)与第二齿条(21)之间涂有润滑油。

7.如权利要求5所述的使用寿命长的旋风分离器,其特征在于,所述限位环(22)与移动框(20)间隙配合。

8.如权利要求1所述的使用寿命长的旋风分离器,其特征在于,所述第一电机(5)为伺服电机。

9.如权利要求1所述的使用寿命长的旋风分离器,其特征在于,所述丝杆(6)的制作材料为不锈钢。

10.如权利要求1所述的使用寿命长的旋风分离器,其特征在于,所述挡板(11)与第二通孔之间设有密封圈。
