1.ECR‑1自支撑分子筛膜用于海水淡化及脱盐的应用，所述ECR‑1自支撑分子筛膜的原料采用硅灰、偏高岭土、丝光沸石晶种、氢氧化钠和去离子水，合成多级孔块体ECR‑1沸石分子筛膜片，其中：硅灰、偏高岭土、丝光沸石晶种、氢氧化钠、去离子水 的质量比为2.3:1:

0.2:0.5:1.57；

所述硅灰的主要氧化物质量百分数组成为：SiO2：86.25%，CaO：0.68%，Al2O3：0.73%，Na2O ：

0.85%，MgO：1.31%，K2O：2.08%， Fe2O3：7.08%，LOI：1.02%；

所述丝光沸石晶种的硅铝比为50；

具体按以下步骤实施：

1）按配方量称取硅灰，置入搅拌机中；

2）按配方量称取偏高岭土，置入搅拌机中；

3）按配方量称取丝光沸石晶种，置入搅拌机中，并将硅灰、偏高岭土和丝光沸石晶种三者混合搅拌均匀后形成混合料；

4）按配方量称取固体氢氧化钠；

5）按配方量称取去离子水，将固体氢氧化钠溶入去离子水中；

6）将氢氧化钠的水溶液置于搅拌机中，与步骤3）中的混合料搅拌均匀，形成均匀的浆体；

7）将浆体盛入模具中成型，采用的模具为圆形，直径为40mm，用塑料薄膜密封袋密封，置于恒温箱中50℃养护24h，取出、脱模、得到块体；

8）将块体置入反应釜中，加入75mL去离子水，封釜，于180℃水热反应24h 48h，然后取~

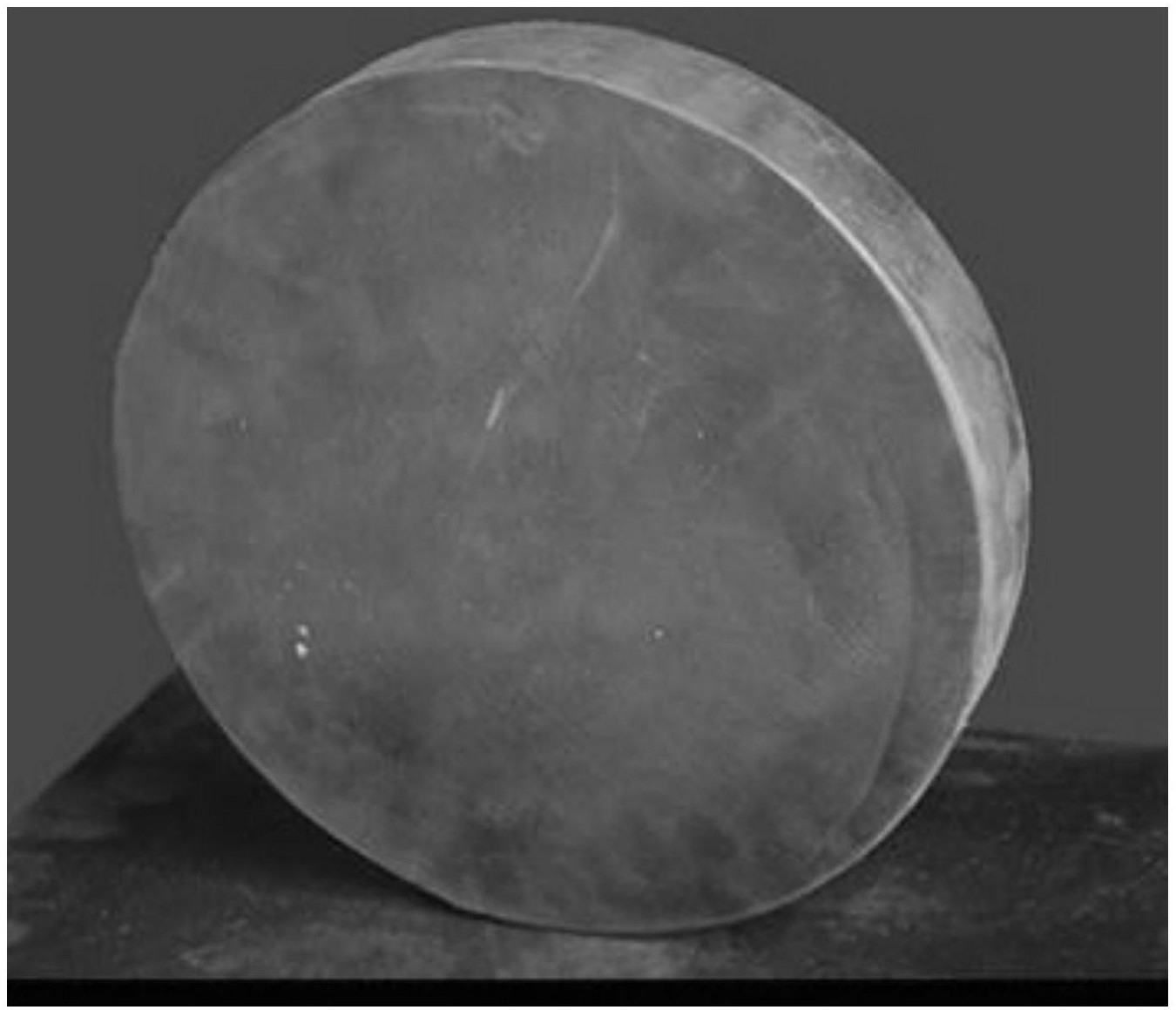

出、洗涤、干燥、得到多级孔块体ECR‑1自支撑分子筛膜片；

2

其特征在于，在海水淡化及脱盐装置中，室温下保持负压对海水进行淡化，并分别对Ca+ 2+ + +

或Mg 或Na或K离子的溶液进行渗透脱盐的膜分离处理；具体按下列步骤实施：（1）ECR‑1自支撑分子筛膜直径为40mm，厚度为8mm～10mm；

（2）采用O形橡胶圈将ECR‑1自支撑分子筛膜片固定于布氏漏斗中；

（3）布氏漏斗上端与进料装置相接，下端采用橡胶塞与真空抽滤瓶连接，真空抽滤瓶与真空泵中间接入压力控制器；

（4）通过压力控制器调节系统负压在0.06MPa～0.08MPa之间；

2+ 2+ + +

（5）将模拟海水溶液，或含有Ca 或Mg 或Na或K离子的溶液置于进料装置中；

（6）打开真空泵，调节压力控制器，待负压恒定且渗透液渗透速度稳定后，开始测量；

（7）利用ICP测定渗透液的离子浓度，截留率采用以下公式计算：R =  × 100%  （1）式中，C1为初始离子浓度，C2为渗透液中离子浓度；

（8）膜通量采用以下公式计算：F = （2）

式中，m为渗透液质量，S为膜片有效面积，t为渗透时间。
