专利号: 2018108192031
申请人: 南京车链科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

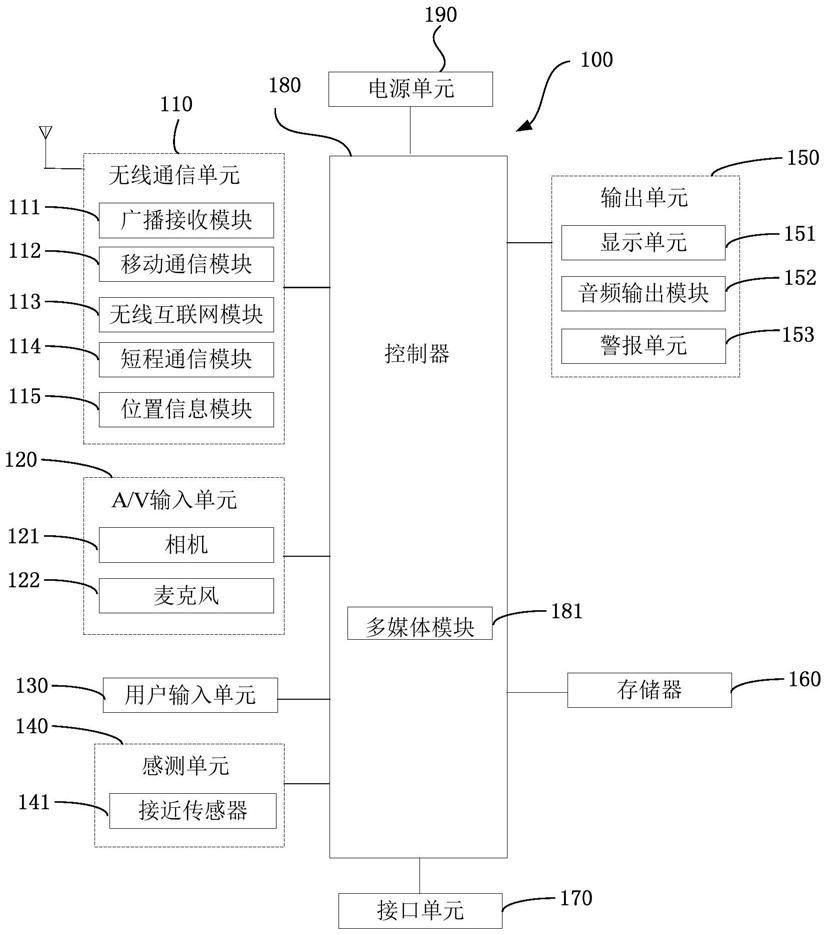

1.一种移动终端充电控制电路,所述移动终端包括外接接口和充电控制器,所述外接接口包括两个充电端子,所述充电控制器包括输出端和两个输入端,其特征在于,包括:端子检测电路和切换电路;

所述端子检测电路的输入端与所述充电控制器的输出端相连接;

所述切换电路位于所述充电控制器的两个输入端以及两个充电端子之间,且将所述充电端子与所述充电控制器的任意一个输入端相连接;

所述端子检测电路的输出端与所述切换电路的控制端相连接。

2.根据权利要求1所述的移动终端充电控制电路,其特征在于,所述端子检测电路包括:电平检测模块;

所述端子检测模块的输入端与所述充电控制器的输出端相连接,输出端与切换电路的控制端相连接,检测电平信号并输出给切换电路。

3.根据权利要求1所述的移动终端充电控制电路,其特征在于,所述端子检测电路包括:处理器和反相电路;

所述处理器的输入端与充电控制器的输出端相连接,输出端与所述反相电路的输入端相连接;

所述反相器的输出端与所述切换电路的控制端相连接。

4.根据权利要求1所述的移动终端充电控制电路,其特征在于,所述切换电路包括:第一开关管和第二开关管;

所述第一开关管的栅极与所述第二开关管的栅极连接,源极分别与外接接口的第一充电端子和充电控制器的第一输入端连接,漏极与所述源极连接;

所述第二开关管的源极分别与外接接口的第二充电端子和充电控制器的第二输入端子连接,漏极与所述第一开关管的漏极连接;

所述第一开关管的栅极作为控制电路的控制端子。

5.根据权利要求4所述的移动终端充电控制电路,其特征在于,所述第一开关管为PMOS开关管,所述第二开关管为NMOS开关管。

6.根据权利要求3所述的移动终端充电控制电路,其特征在于,所述反相电路包括:第三开关管和第四开关管;

所述第三开关管的漏极与所述第四开关管的漏极连接,源极与电源连接;

所述第四开关管的栅极与所述第三开关管的栅极连接,源极接地;

所述第三开关管的漏极作为反相电路的输入端子;

所述第三开关管的漏极作为反相电路的输出端。

7.根据权利要求6所述的移动终端充电控制电路,其特征在于,所述第三开关管为PMOS开关管,所述第四开关管为NMOS开关管。

8.一种移动终端充电电路,其特征在于,包括权利要求1-7任意一项所述的移动终端充电控制电路。

9.一种电子设备,其特征在于,包括权利要求8所述的移动终端充电电路、外接接口和充电控制器;

所述外接接口通过移动终端充电电路与充电控制器连接。

10.根据权利要求9所述的电子设备,其特征在于,所述外接接口为Type-c接口。
