专利号: 2018108174349
申请人: 黄茫茫
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

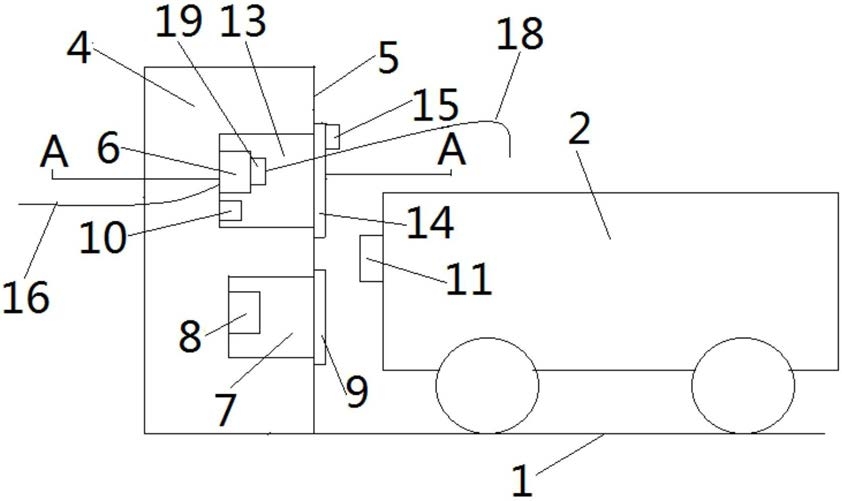

1.一种用于新能源汽车的充电桩管控方法,所述的用于新能源汽车的充电桩管控方法的管理步骤为:1)经过允许新能源汽车进行充电时,需要充电的新能源汽车(2)停放进入停车位(1),驾乘人员通过新能源汽车(2)的充电线将新能源汽车(2)充电插口与充电桩(4)上的充电插座(6)连接;2)驾乘人员按下控制部件上的充电桩解锁按钮,控制部件控制信号发送器(8)向信号接收器(11)发送指令信号,信号接收器(11)接收到信号发送器(8)发送的指令信号;信号接收器(11)接收到信号发送器(8)发送的指令信号时,信号接收器(11)向控制部件发送解锁信号,控制部件控制电子锁解锁;3)控制部件同时控制伸缩气缸伸出,使得伸缩气缸带动封闭盖向打开方向移动,直到完全打开,此时驾乘人员可以将充电线与插座腔体内的充电插座连接而进行充电;4)新能源汽车(2)充电完成后,驾乘人员从充电插座(6)上拔下充电线,按下充电桩锁止按钮,而后关闭封闭盖(14),控制部件会控制电子锁(15)锁止,封闭插座腔体(13),完成新能源汽车(2)充电;控制部件设置在汽车遥控钥匙内;充电桩上靠近停车位一侧的充电桩表面上设置充电插座、安装腔体,安装腔体内安装信号发送器(8),信号接收器(11)设置在新能源汽车前格栅部位;

所述的充电桩锁止按钮按下时,控制部件控制信号发送器(8)向信号接收器(11)发送指令信号,信号接收器(11)向控制部件发送锁止信号;所述的控制部件接收到锁止信号时,控制部件先控制伸缩气缸(17)收缩,使得伸缩气缸(17)带动封闭盖(14)向关闭方向移动,直到完全关闭,封闭盖(14)封闭插座腔体,控制部件再控制电子锁(15)锁止,电子锁(15)实现封闭盖(14)锁止。
