专利号: 2018108158030
申请人: 宁夏爱打听科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

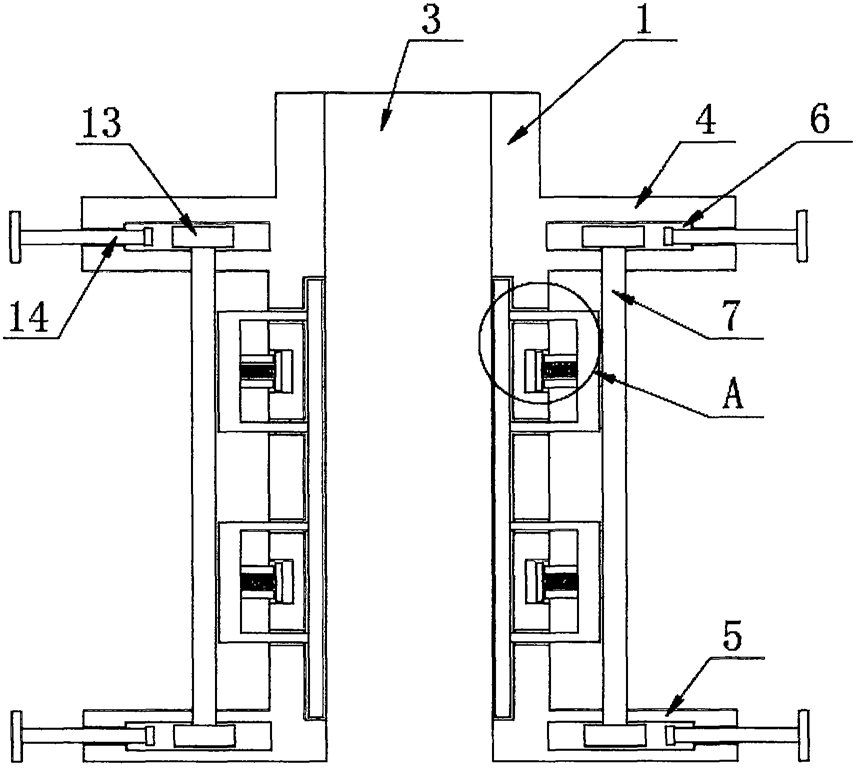

1.一种型钢混凝土梁模板无支撑体系支模装置,包括第一围框(1)和第二围框(2),其特征在于:所述第一围框(1)与第二围框(2)之间设有放置仓(3),所述第一围框(1)侧面设有上梁(4),所述上梁(4)底部设有下梁(5),所述上梁(4)和下梁(5)内部均设有滑槽(6),所述上梁(4)与下梁(5)之间设有滑板(7),所述滑板(7)一侧设有压架(8),所述压架(8)内侧设有限位板(9),所述限位板(9)内部设有弹簧(10),所述弹簧(10)一侧设有缓冲板(11),所述压架(8)一侧设有压板(12),所述滑槽(6)内部设有滑块(13),所述上梁(4)和下梁(5)外侧均设有螺杆(14),所述放置仓(3)内侧设有槽钢(15),所述槽钢(15)内部设有第一通孔(16),所述第二围框(2)表面设有第二通孔(17),所述第二围框(2)内侧设有卡杆(18)。

2.根据权利要求1所述的一种型钢混凝土梁模板无支撑体系支模装置,其特征在于:所述第一围框(1)与第二围框(2)相匹配,所述槽钢(15)与放置仓(3)相匹配。

3.根据权利要求1所述的一种型钢混凝土梁模板无支撑体系支模装置,其特征在于:所述滑板(7)与滑块(13)固定连接,所述滑块(13)与滑槽(6)相匹配。

4.根据权利要求1所述的一种型钢混凝土梁模板无支撑体系支模装置,其特征在于:所述上梁(4)和下梁(5)均与螺杆(14)螺纹连接,所述螺杆(14)与滑块(13)对应设置。

5.根据权利要求1所述的一种型钢混凝土梁模板无支撑体系支模装置,其特征在于:所述滑板(7)与压架(8)对应设置,所述压架(8)与压板(12)固定连接,所述压板(12)与放置仓(3)相匹配。

6.根据权利要求1所述的一种型钢混凝土梁模板无支撑体系支模装置,其特征在于:所述第一围框(1)外侧面设有凹槽,所述凹槽与缓冲板(11)相匹配,所述缓冲板(11)由橡胶材料制成。

7.根据权利要求1所述的一种型钢混凝土梁模板无支撑体系支模装置,其特征在于:所述限位板(9)与弹簧(10)相匹配,所述缓冲板(11)通过弹簧(10)与压架(8)固定连接。

8.根据权利要求1所述的一种型钢混凝土梁模板无支撑体系支模装置,其特征在于:所述第一通孔(16)与第二通孔(17)对应设置,所述第一通孔(16)和第二通孔(17)均与卡杆(18)相匹配。
