专利号: 2018108157555
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

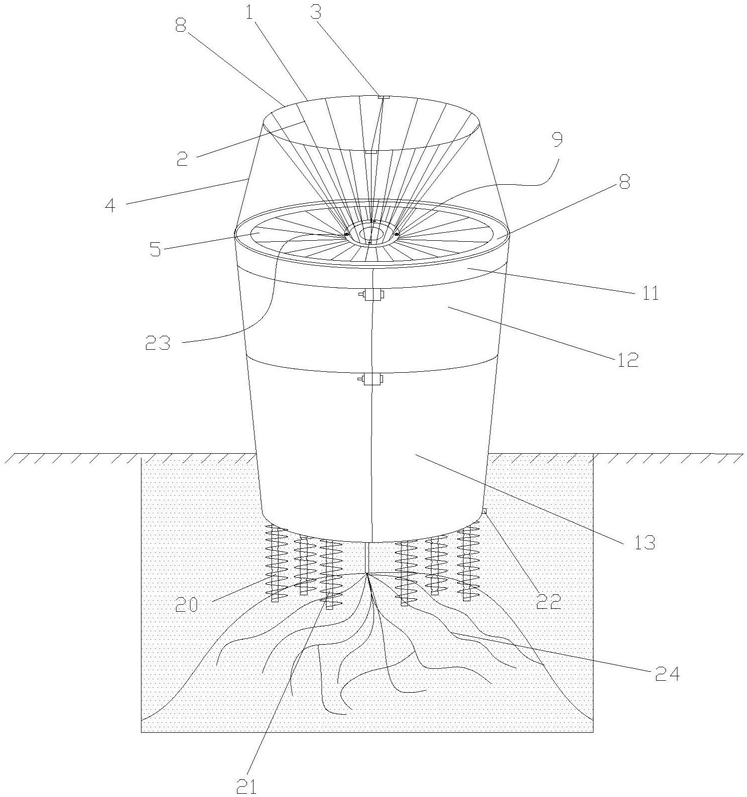

1.一种旱区组合型集水施肥灌溉装置,其特征在于:包括设置在旱区的雨露收集装置和设置在所述雨露收集装置下方且供苗期植物(24)贯穿的蓄水施肥灌溉装置,所述雨露收集装置包括露水凝结机构和设置在所述露水凝结机构下方的雨露收集机构,所述蓄水施肥灌溉装置包括设置在所述雨露收集机构下方的蓄水机构、设置在所述蓄水机构内的施肥机构和伸出所述蓄水机构的灌溉机构,所述露水凝结机构包括两个可拆卸连接的半圆台露水凝结机构,两个所述半圆台露水凝结机构拼接形成供苗期植物(24)贯穿的第一柱状凹槽(25),所述雨露收集机构包括供苗期植物(24)贯穿的雨露收集盖和设置在所述雨露收集盖底部的雨露收集管(6),所述雨露收集盖包括两个可拆卸连接的收集盖部分(5),两个所述收集盖部分(5)中间拼接形成供苗期植物(24)贯穿的第二柱状凹槽(26),所述蓄水机构包括由上至下依次布设且供苗期植物(24)贯穿的第一层蓄水机构、第二层蓄水机构和第三层蓄水机构,所述第一层蓄水机构包括两个可拆卸连接的第一半圆台蓄水桶(11),所述第二层蓄水机构包括两个可拆卸连接的第二半圆台蓄水桶(12),所述第三层蓄水机构包括两个可拆卸连接的第三半圆台蓄水桶(13),所述雨露收集管(6)延伸至所述第三半圆台蓄水桶(13)内,且所述雨露收集管(6)均与所述第一半圆台蓄水桶(11)、所述第二半圆台蓄水桶(12)和所述第三半圆台蓄水桶(13)连通,所述施肥机构包括设置在所述第二半圆台蓄水桶(12)内的半圆环体溶解壳(16)和设置在半圆环体溶解壳(16)内的固体肥料袋(17),所述半圆环体溶解壳(16)上设置有进水口,所述灌溉机构的数量为两组,每组所述灌溉机构包括多个依次穿出所述第二半圆台蓄水桶(12)和所述第三半圆台蓄水桶(13)的第一灌溉部件(20)和第二灌溉部件(21),所述第一灌溉部件(20)与第二半圆台蓄水桶(12)和第三半圆台蓄水桶(13)连通,所述第二灌溉部件(21)与第二半圆台蓄水桶(12)连通;

所述收集盖部分(5)包括倾斜面和设置在所述倾斜面底部的水平部(5‑1),所述倾斜面的表面设置有褶皱部(5‑2),所述雨露收集管(6)的顶部与水平部(5‑1)连通,所述水平部(5‑1)上设置有半柱状凸起(7),所述半柱状凸起(7)的竖直面侧的中心处设置有半柱状凹槽(7‑1),所述第二柱状凹槽(26)由两个所述半柱状凹槽(7‑1)拼接形成,所述褶皱部(5‑2)的顶部边沿设置有盆沿(8),所述盆沿(8)包括两个可拆卸连接的半圆环盆沿部分,两个所述半圆环盆沿部分分别卡装在两个所述第一半圆台蓄水桶(11)的顶部;

两个所述第一半圆台蓄水桶(11)中间拼接形成供苗期植物(24)贯穿的第三柱状凹槽(29),两个所述第二半圆台蓄水桶(12)中间拼接形成供苗期植物(24)贯穿的第四柱状凹槽(30),两个所述第三半圆台蓄水桶(13)中间拼接形成供苗期植物(24)贯穿的第五柱状凹槽(31),所述第一半圆台蓄水桶(11)的内侧面设置有溢流孔;

所述第一半圆台蓄水桶(11)的底部为第一挡板(11‑1),所述第二半圆台蓄水桶(12)的底部为第二挡板(12‑1),所述第三半圆台蓄水桶(13)的底部为第三挡板(13‑1),所述雨露收集管(6)依次穿过第一挡板(11‑1)和第二挡板(12‑1);

多个所述第一灌溉部件(20)的结构均相同,所述第一灌溉部件(20)包括第一空心不锈钢管(14‑1)和缠绕在第一空心不锈钢管(14‑1)上的第一棉线(15‑1),所述第一空心不锈钢管(14‑1)的顶部与所述第二半圆台蓄水桶(12)连通,所述第一空心不锈钢管(14‑1)的顶部与第二半圆台蓄水桶(12)的连接处设置有第一胶塞(19‑1),所述第一空心不锈钢管(14‑1)的侧壁设置有多个第一过水孔;

多个所述第二灌溉部件(21)的结构均相同,所述第二灌溉部件(21)包括第二空心不锈钢管(14‑2)、缠绕在第二空心不锈钢管(14‑2)上的第二棉线(15‑2)和套装在位于所述第三半圆台蓄水桶(13)内第二棉线(15‑2)外的胶套(18),所述胶套(18)的长度与第三半圆台蓄水桶(13)的高度相同,所述第二空心不锈钢管(14‑2)的顶部与所述第二半圆台蓄水桶(12)连通,所述第二空心不锈钢管(14‑2)的顶部与第二半圆台蓄水桶(12)的连接处设置有第二胶塞(19‑2),所述第二空心不锈钢管(14‑2)的侧壁设置有多个第二过水孔。

2.按照权利要求1所述的一种旱区组合型集水施肥灌溉装置,其特征在于:所述半圆台露水凝结机构包括上大下小的半圆台形支架(1)和设置在半圆台形支架(1)侧面上的露水凝结面,所述半圆台形支架(1)与所述收集盖部分(5)之间设置多个支撑杆(4);

所述露水凝结面包括多根沿半圆台形支架(1)侧面等间距布设的不锈钢丝(2),多根所述不锈钢丝(2)均自半圆台形支架(1)顶面的边缘延伸至半圆台形支架(1)底面的边缘,两个半圆台形支架(1)之间通过卡扣(3)可拆卸连接。

3.按照权利要求1所述的一种旱区组合型集水施肥灌溉装置,其特征在于:两个所述水平部(5‑1)分别设置有收集盖出水孔(23),所述雨露收集管(6)的数量为两个,两个所述雨露收集管(6)分别与两个收集盖出水孔(23)连通,所述收集盖出水孔(23)内设置有过滤网(9)。

4.按照权利要求1所述的一种旱区组合型集水施肥灌溉装置,其特征在于:所述第三半圆台蓄水桶(13)的底部设置有排水孔,所述排水孔上设置有排水胶塞(22)。

5.一种利用如权利要求1所述装置进行施肥灌溉的方法,其特征在于:该方法包括以下步骤:

步骤一、旱区组合型集水施肥灌溉装置的组装,过程如下:

步骤101、将所述第一灌溉部件(20)和所述第二灌溉部件(21)分别穿过第二半圆台蓄水桶(12)和第三半圆台蓄水桶(13),并使所述第一灌溉部件(20)和所述第二灌溉部件(21)的顶部与第二半圆台蓄水桶(12)的底部密封连接;

步骤102、将第二半圆台蓄水桶(12)的底部和第三半圆台蓄水桶(13)的顶部密封固定连接,并将所述施肥机构安装在第二半圆台蓄水桶(12)内;之后,将第一半圆台蓄水桶(11)的底部与第二半圆台蓄水桶(12)的顶部固定密封连接;

步骤103、将收集盖部分(5)安装在第一半圆台蓄水桶(11)的顶部,并使雨露收集管(6)依次垂直穿过第一半圆台蓄水桶(11)和所述第二半圆台蓄水桶(12),伸入所述第三半圆台蓄水桶(13)内;

步骤104、将所述半圆台露水凝结机构安装在收集盖部分(5)上,完成一半集水施肥灌溉装置的组装;

步骤105、重复步骤101至步骤104,完成另一半集水施肥灌溉装置的组装;

步骤二、苗期植物的栽种:采用挖坑机挖一个直径为苗期植物(24)胸径11倍~12倍且深度大于苗期植物(24)根系深度10cm~20cm的树坑;并在所述树坑内填入厚度为10cm~

20cm的黏质土土壤,并将苗期植物(24)栽种在所述黏质土土壤内;之后,继续向所述树坑内逐渐回填土壤,直至回填土壤的厚度至所述树坑深度的1/2处;

步骤三、安装旱区组合型集水施肥灌溉装置为苗期植物施肥灌溉,过程如下:

步骤301、一半集水施肥灌溉装置的安装:将一半集水施肥灌溉装置安装在所述树坑内,并向所述树坑内回填土壤直至一半集水施肥灌溉装置的底部,并在回填土壤上浇灌水;

其中,一半集水施肥灌溉装置的底部位于地表5cm~10cm以下;

步骤302、雨水和露水的收集和下渗:

当苗期植物(24)所在地区发生降雨时,雨水通过所述半圆台露水凝结机构和收集盖部分(5)而进入雨露收集管(6)内,雨水通过雨露收集管(6)流入所述蓄水机构内,当所述蓄水机构中第三半圆台蓄水桶(13)内有雨水时,所述第一灌溉部件(20)下渗给苗期植物(24)灌溉;当所述蓄水机构中第二半圆台蓄水桶(12)内有雨水时,所述第一灌溉部件(20)和所述第二灌溉部件(21)下渗给苗期植物(24)施肥灌溉;当所述蓄水机构中第一半圆台蓄水桶(11)内有雨水时,且第一半圆台蓄水桶(11)的水位至第一半圆台蓄水桶(11)上的溢流口时,通过第一半圆台蓄水桶(11)上的溢流口直接给苗期植物(24)灌溉;

当苗期植物(24)所在地区发生露水凝结时,收集的露水通过所述半圆台露水凝结机构和收集盖部分(5)而进入雨露收集管(6)内,雨水通过雨露收集管(6)流入所述蓄水机构内;

步骤303、另一半集水施肥灌溉装置的安装:当苗期植物(24)的顶部高于所述一半集水施肥灌溉装置的顶部时,将另一半集水施肥灌溉装置按照步骤301的方法安装在所述树坑内,并将两半集水施肥灌溉装置固定连接组成旱区组合型集水施肥灌溉装置,且所述旱区组合型集水施肥灌溉装置将苗期植物(24)围绕;

步骤四、旱区组合型集水施肥灌溉装置的拆除:多次重复步骤302的方法,直至苗期植物(24)生长至苗期植物(24)能适应苗期植物(24)所在地区生长环境时,将旱区组合型集水施肥灌溉装置拆除,并将所述树坑填平。
