1.一种蛋壳膜/石墨烯/聚合物复合柔性超级电容器的制备方法，其特征在于，所述制备方法包括如下步骤，(1)通过Hummers方法制备氧化石墨烯，将46-100mL浓硫酸加入500mL三口烧瓶中，置于

0-3℃冰水浴中搅拌，依次加入0.5-4g天然墨粉和0.25-2g硝酸钠，再加入6-12g高锰酸钾，控制反应体系温度≤20℃，继续搅拌反应2-4h，升温至35℃并保温30-60min；滴加90-180mL去离子水，并使反应体系温度≤100℃，反应15-30min后，加入去离子水，再加入5-10mL30％的H2O2去除过量的高锰酸钾，反应溶液为亮黄色；最后用盐酸和去离子水洗涤，直至无SO42-，用BaCl2溶液检测；

(2)通过超声处理将氧化石墨烯分散形成均一的悬浊液，将纯化的蛋壳膜(1×1cm2)通过简易的浸渍方法于氧化石墨烯溶液中适当时间，制备的蛋壳膜/氧化石墨烯并加入适量的水合肼，用氨水调节溶液的pH为10，反应1-3h，得到蛋壳膜/石墨烯；

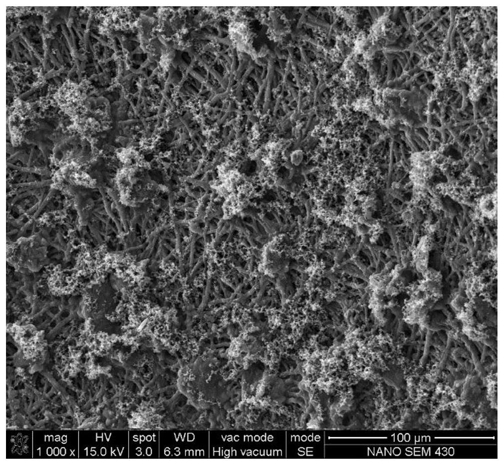

(3)将附着石墨烯的蛋白膜浸渍于三氯化铁溶液中24h，然后滴加吡咯单体，于冰水浴中反应6-12h，得到蛋壳膜/石墨烯/聚吡咯复合材料；

(4)将上述的蛋壳膜/石墨烯/聚吡咯复合材料作为超级电容器的电极材料，浸渍于聚合物电解质中5-10min后将其干燥，以滤纸为隔膜，组装成对称超级电容器。

2.根据权利要求1所述的蛋壳膜/石墨烯/聚合物复合柔性超级电容器的制备方法，其特征在于，所述步骤(2)中电极材料以蛋白膜为模板和石墨烯充分结合。

3.根据权利要求1所述的蛋壳膜/石墨烯/聚合物复合柔性超级电容器的制备方法，其特征在于，所述步骤(2)中蛋白膜与石墨烯充分结合时间2-4h。

4.根据权利要求1所述的蛋壳膜/石墨烯/聚合物复合柔性超级电容器的制备方法，其特征在于，所述步骤(3)中聚合物材料为纳米聚吡咯。

5.根据权利要求1所述的蛋壳膜/石墨烯/聚合物复合柔性超级电容器的制备方法，其特征在于，所述步骤(3)中吡咯单体与氧化剂三氯化铁的物质量比为1:1-4:1。

6.根据权利要求1所述的蛋壳膜/石墨烯/聚合物复合柔性超级电容器的制备方法，其特征在于，所述步骤(4)中所述的超级电容器的极耳为100-200目的钛网。

7.根据权利要求5所述的蛋壳膜/石墨烯/聚合物复合柔性超级电容器的制备方法，其特征在于，所述步骤(4)中电解质为PVA-磷酸溶胶。
